Качественный строительный уровень служит главным гарантом геометрии любого объекта, будь то кладка несущих стен, заливка выравнивающей стяжки или монтаж финишных отделочных панелей. От точности контрольно-измерительного инструмента напрямую зависит износостойкость конструкций, отсутствие внутренних напряжений в материалах и визуальная идеальность плоскостей. Ошибки разметки на начальном этапе неизбежно приводят...
Качественный строительный уровень служит главным гарантом геометрии любого объекта, будь то кладка несущих стен, заливка выравнивающей стяжки или монтаж финишных отделочных панелей. От точности контрольно-измерительного инструмента напрямую зависит износостойкость конструкций, отсутствие внутренних напряжений в материалах и визуальная идеальность плоскостей. Ошибки разметки на начальном этапе неизбежно приводят к перерасходу материалов и дорогостоящим переделкам.
В этом руководстве разберем устройство и физику работы ключевых измерителей: классических пузырьковых, жестких скелетных и протяженных гидроуровней. Вы узнаете о классах точности, технологиях изготовления ампул, правилах проверки погрешности и критериях подбора инструмента под конкретные строительные задачи.
Основное назначение любого измерительного уровня — перенос и проверка горизонтальных, вертикальных и наклонных линий. Инструмент позволяет выявить отклонения плоскости от эталона и задать правильный вектор при строительстве. В зависимости от конструкции выравнивание строится на законах гидростатики или гравитационном смещении газового пузырька в жидкой среде.

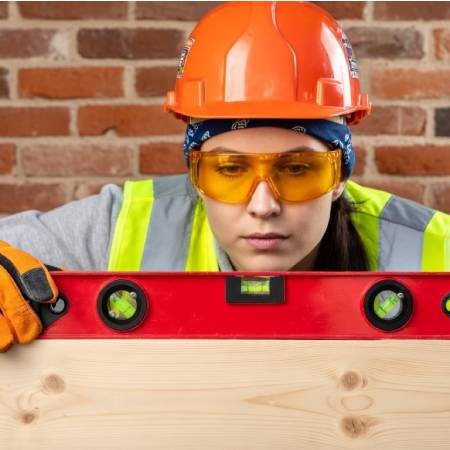

Работа пузырькового уровня основана на разнице плотностей газа и жидкости. Внутри изогнутой или бочкообразной герметичной ампулы (колбы) находится спиртосодержащий раствор и небольшой воздушный пузырек. Поскольку газ легче жидкости, он всегда стремится занять наивысшую точку изогнутой внутренней поверхности ампулы. При выравнивании корпуса инструмента по горизонтали пузырек занимает строго центральное положение между контрольными рисками, нанесенными на стенках колбы. Изменение угла наклона корпуса приводит к смещению пузырька в сторону подъема.
Скелетный уровень представляет собой модификацию пузырькового инструмента, в которой традиционный прямоугольный профиль заменен литой или облегченной пространственной рамой. Ребра жесткости, перемычки и двутавровое сечение распределяют механические нагрузки, препятствуя изгибу корпуса при скручивании. Пузырьковые колбы в скелетных моделях монтируются в усиленные посадочные гнезда с амортизирующими вставками. Такая конструкция сочетает минимальный вес и высокую устойчивость к вибрациям, возникающим, например, при укладке тяжелых блоков или работы молотком.
Водяной уровень (гидроуровень) работает на базовом законе физики: в сообщающихся сосудах уровень однородной жидкости одинаков в обоих сосудах независимо от расстояния между ними и формы соединительного шланга. Конструкция состоит из гибкого прозрачного шланга длиной от 5 до 30 метров и двух градуированных колб на концах. Инструмент незаменим при переносе горизонтальных меток между изолированными помещениями, на противоположные стены фасада или при разметке ленточного фундамента, где обычные пузырьковые уровни бессильны из-за ограниченной длины корпуса.
При выборе инструмента ключевое значение имеют его геометрическая стабильность и измерительная точность. Ниже представлена таблица сравнения основных конструктивных типов измерительных уровней по их главным рабочим параметрам.
| Тип инструмента | Средняя погрешность | Максимальная дальность | Устойчивость к падениям | Основное назначение |
|---|---|---|---|---|
| Коробчатый пузырьковый | 0,5–1,0 мм/м | До 2,5 м (длина корпуса) | Средняя (зависит от толщины стенок) | Отделка, сборка мебели, штукатурка |
| Скелетный (литой) | 0,3–0,5 мм/м | До 1,2 м (длина корпуса) | Высокая (литой алюминиевый корпус) | Каменные работы, монтаж опалубки |
| Гидроуровень (водяной) | 0,2–0,5 мм на всю длину | До 25–30 м (длина шланга) | Абсолютная (нет жесткого корпуса) | Разметка фундамента, стяжка, потолки |
Точность пузырькового уровня выражается в миллиметрах отклонения на один метр длины (мм/м). Бытовой инструмент имеет погрешность порядка 1,0 мм/м, что допустимо для бытового ремонта и навески полок. Профессиональный сегмент предлагает точность от 0,5 мм/м до 0,28 мм/м в стандартном и перевернутом положениях. Для гидроуровней понятие погрешности на метр не применяется: точность зависит от отсутствия пузырей воздуха в шланге, температуры воды и чистоты внутренних стенок трубки.
Качество глазковой колбы определяет долговечность инструмента. В современных моделях колбы изготавливаются из акрилового блока с полированными внутренними стенками. Заполнение акриловых капсул осуществляется спиртовыми растворами или техническим эфиром с низкой вязкостью. Это обеспечивает мгновенный успокаивающий эффект пузырька и устойчивость к замерзанию при отрицательных температурах (до -20 °C). Жидкость часто подкрашивается флуоресцентным составом для комфортной работы в условиях слабого освещения, а сами колбы защищаются от ультрафиолета, чтобы прямой солнечный свет не обесцвечивал наполнение со временем.
Корпус пузырькового уровня изготавливается из алюминиевых сплавов методом экструзии или точного литья. Важным показателем прочности является толщина стенок профиля (у профессиональных моделей она составляет от 1,5 до 2,5 мм) и наличие ребер жесткости. Рабочая подошва уровня подвергается прецизионному фрезерованию. Фрезерованная поверхность уровня гарантирует идеальное прилегание к контролируемой плоскости, исключая погрешности из-за слоя лака или неравномерной окраски корпуса.
Конструктивные особенности измерителей определяют их применимость на различных этапах строительства. Выделяют несколько основных категорий инструмента, различающихся формой профиля, жесткостью и функциональностью.

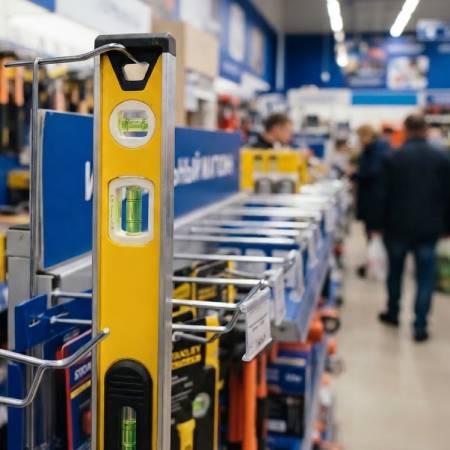

Коробчатый профиль прямоугольного сечения является самым распространенным типом измерителей. Он универсален, обладает хорошим сопротивлением изгибу и удобен для установки нескольких колб одновременно (горизонтальной, вертикальной и поворотной под 45°). Усиленные коробчатые уровни оснащаются внутренними ребрами жесткости и заглушками из двухкомпонентного пластика с противоударными свойствами на торцах, принимающими на себя энергию удара при случайном падении с высоты.
Скелетный уровень отливается из легких сплавов и имеет прорези в теле профиля, образующие жесткую ферменную или двутавровую структуру. За счет устранения «лишнего» металла в местах с низкой механической нагрузкой достигается наивысшая жесткость на излом при малом весе. Скелетные модели особенно популярны среди каменщиков и плиточников, так как их легко очищать от застывшего цементного или клеевого раствора, а литая структура отлично переносит нагрузки строительной площадки.
Конструкция гидроуровня включает прозрачный ПВХ или силиконовый шланг диаметром от 8 до 12 мм. На концах шланга закреплены пластиковые колбы со шкалой миллиметровых делений и закрывающимися крышками. Крышки оснащаются воздуховыпускными клапанами, предотвращающими проливание воды при перемещении по объекту. Существуют модификации без колб, где разметка ведется непосредственно по мениску жидкости в прозрачном шланге, что исключает ошибки из-за разности внутренних диаметров наконечников.
Для ускорения монтажных работ производители выпускают узкоспециализированные серии инструмента. Ниже представлена сравнительная таблица их ключевых особенностей.
| Специализация | Конструктивная фишка | Плюс для мастера | Сфера использования |
|---|---|---|---|
| Магнитный уровень | Встроенные неодимовые магниты в подошве | Освобождает руки при работе с металлом | Монтаж гипсокартонных профилей, металлоконструкций |
| Ударный уровень | Усиленный литой корпус с площадкой под молоток | Возможность подбивать материал по корпусу | Укладка тротуарной плитки, кирпичная кладка |
| Электронный уровень | Цифровой датчик уклона с дисплеем и звуком | Точный отсчет углов в градусах, % и мм/м | Укладка канализационных труб, монтаж кровли |
Каждый тип измерительного инструмента имеет свои конструктивные особенности, определяющие его сильные и слабые стороны. Ниже представлен подробный разбор преимуществ и недостатков для каждого вида уровней.
Подбор измерителя должен базироваться на характере выполняемых работ, требуемой точности и геометрических размерах объекта. Универсального инструмента "на все случаи жизни" не существует, поэтому мастера часто формируют комплект из двух-трех разноплановых моделей.
| Тип и размер инструмента | Рекомендуемые работы | Критичный параметр |
|---|---|---|
| Пузырьковый 30–40 см | Установка розеток, сборка корпусной мебели, установка бытовой техники | Компактность, фрезерованная подошва |
| Пузырьковый 60–100 см | Укладка настенной и напольной плитки, монтаж сантехники, отделка | Наличие магнитов, точность 0,5 мм/м |
| Пузырьковый / Скелетный 150–200 см | Штукатурка по маякам, кладка блоков, выравнивание пола, правило-уровень | Жесткость профиля на изгиб, усиленные заглушки |
| Гидроуровень 10–25 м | Заливка черновой стяжки, выравнивание лаг пола, разметка фундамента | Качество силикона, четкость градуировки колб |
В плиточных и отделочных работах критична идеальная ровность рабочей грани и средняя длина инструмента (от 60 до 100 см). Рекомендуется выбирать модели с фрезерованной подошвой, имеющей V-образную выемку для удобного позиционирования на трубах. Наличие магнитов существенно упростит сборку каркасов из металлического профиля под гипсокартон. Два зеркала или дополнительные глазковые акриловые блоки с фронтальным обзором (система прямого вида) помогут снимать показания, не наклоняя голову в стесненных условиях ниш.
Для работы с кирпичом, газобетоном и опалубкой требуется инструмент высокой прочности. Оптимальным выбором станет литой пузырьковый уровень скелетной конструкции или массивный коробчатый профиль с толщиной стенок от 2 мм. Длина инструмента подбирается в диапазоне 120–200 см. Важно, чтобы акриловые ампулы были вклеены в корпус эпоксидным составом без регулировочных винтов, так как винтовые крепления быстро сбиваются от вибраций и подгоночных ударов при корректировке положения блоков.
При вынесении единой высотной метки («нулевого уровня») по всему периметру здания или при разметке свайно-ленточного фундамента незаменим гидроуровень. Он позволяет с абсолютной физической точностью соединить метки на углах здания, находящихся на расстоянии десятков метров друг от друга. Жесткие пузырьковые реечные уровни на таких дистанциях дают суммарную погрешность в несколько сантиметров из-за неизбежного накопления ошибки на каждом промежуточном шаге.
Даже самый дорогой инструмент может давать искажения при повреждении или неправильном использовании. Регулярный контроль точности перед началом ответственных этапов строительства — обязательное правило профессионального мастера.
Проверка точности пузырькового уровня выполняется за пару минут без специального лабораторного оборудования:
Если модель оснащена регулируемыми колбами с юстировочными винтами, положение ампулы корректируется вращением винта до совпадения показаний в обоих положениях. В неюстируемых моделях колбы зафиксированы эпоксидным клеем и регулировке не подлежат — при раскалибровке (утрате точности) показаний инструмент подлежит замене или использованию исключительно в качестве строительной линейки.
Чтобы гидроуровень показывал идеальный горизонт, необходимо исключить факторы, влияющие на гидростатическое давление внутри трубки:
Одной из главных ошибок при эксплуатации гидроуровня является наступание на шланг или его перегиб во время снятия замеров. Любое зажатие протока искажает сообщаемость сосудов. При работе с пузырьковым уровнем часто совершают ошибку, опирая его на неровности, выступы раствора или заусенцы. Перед прикладыванием инструмента обязательно очищайте как рабочую подошву уровня, так и контролируемую поверхность. Также избегайте использования инструмента при экстремальном нагреве ярким солнцем с одной стороны, так как неравномерное термическое расширение алюминиевого профиля приводит к дугообразному изгибу корпуса.
Правильный выбор строительного измерительного инструмента основывается на понимании физических принципов работы и четком сопоставлении возможностей инструмента с поставленными задачами. Для локальных отделочных работ, сборки мебели и укладки плитки идеальным выбором остаются коробчатые и магнитные пузырьковые уровни длиной от 40 до 100 см с фрезерованной базой.
Для тяжелых общестроительных работ, кладки блоков и заливки монолита стоит отдавать предпочтение прочным литым скелетным моделям с защищенными акриловыми колбами. В свою очередь, для масштабных планировочных задач, разметки фундамента, заливки стяжки и переноса горизонтальных меток между объектами не существует более точного и надежного инструмента, чем традиционный водяной гидроуровень.
Регулярная проверка погрешности, бережное отношение к рабочей подошве и соблюдение базовых правил заполнения гидросистемы гарантируют идеальную геометрию и долговечность возводимых строительных конструкций.
Для проверки горизонтальной колбы установите пузырьковый уровень на плоскую поверхность и запомните положение пузырька. Затем разверните инструмент на 180 градусов в той же плоскости и поставьте на то же самое место. Если пузырек занял абсолютно идентичное положение относительно контрольных рисок, колба откалибрована правильно. Для проверки вертикали аналогичную операцию проводят на ровной вертикальной стене или стойке.
Главная причина расхождения меток — присутствие воздушных пузырьков внутри соединительного шланга или перегиб трубки. Воздух сжимается и нарушает гидростатический баланс сообщающихся сосудов. Также разница показаний возникает, если вода в разных участках шланга имеет существенно разную температуру или шланг имеет внутренние загрязнения и заломы.
Для базовой разметки горизонта по периметру комнаты идеален водяной уровень строительный (гидроуровень), позволяющий нанести нулевой уровень на стены. Для непосредственной укладки маяков и разравнивания смеси рекомендуется использовать жесткий коробчатый пузырьковый уровень длиной 1,5–2,0 метра с усиленным профилем.
При работе на морозе вместо обычной воды в гидроуровень заправляют составы на спиртовой или гликолевой основе, например, незамерзающую жидкость для омывателя стеклоочистителя или теплоноситель для систем отопления. Важно выбирать составы с низкой вязкостью, чтобы жидкость легко перемещалась по тонкому шлангу без задержек.
Для кладочных работ предпочтительнее литой пузырьковый уровень скелетной конструкции. Литой алюминиевый рамочный корпус отлично выдерживает нагрузки строительной площадки, а отсутствие замкнутых внутренних полостей облегчает очистку инструмента от попадающего цементного раствора.
Чтобы заполнить гидроуровень без воздуха, используйте предварительно прокипяченную и остуженную воду. Заливайте жидкость медленно, опустив один конец шланга в емкость с водой, установленную на возвышении, и заполняя систему методом самотека (сифона). Если мелкие пузырьки все же появились на стенках, простучите шланг по всей длине или слейте небольшую часть жидкости быстрым потоком.
