Водяной теплый пол — это система отопления, где теплоносителем выступает нагретая вода, циркулирующая по трубам, скрытым под напольным покрытием. Она заменяет традиционные радиаторы, обеспечивая равномерный прогрев помещения снизу вверх и создавая максимально комфортный микроклимат.
В этом материале мы подробно разберем устройство водяного теплого пола, сравним способы монтажа, рассмотрим ключевые технические параметры ...
Водяной теплый пол — это система отопления, где теплоносителем выступает нагретая вода, циркулирующая по трубам, скрытым под напольным покрытием. Она заменяет традиционные радиаторы, обеспечивая равномерный прогрев помещения снизу вверх и создавая максимально комфортный микроклимат.
В этом материале мы подробно разберем устройство водяного теплого пола, сравним способы монтажа, рассмотрим ключевые технические параметры и разберем частые ошибки. Вы поймете, как выполнить расчет, выбрать правильные материалы и обеспечить долговечную работу инженерной конструкции, даже если планируете выполнять водяной теплый пол своими руками.
Традиционное радиаторное отопление работает по принципу конвекции: горячий воздух устремляется к потолку, а у пола остается холодная зона. Водяной контур меняет эту физику, передавая тепло через излучение. Помещение прогревается равномерно, причем самая высокая температура находится на уровне ног, а голова остается в прохладе. Это физиологически правильный и комфортный режим для человека.
Основная сфера применения — частные дома, коттеджи и таунхаусы с автономной системой отопления. В многоквартирных зданиях использование таких систем строго регламентировано. Теплый пол водяной в квартире многоэтажки легально установить практически невозможно: подключать его к центральному стояку запрещено законом, так как это нарушает гидравлический баланс и может оставить соседей без тепла. Для квартир подходят исключительно электрические аналоги.
Система отлично работает в ванных комнатах, на первых этажах, в прихожих и на утепленных балконах. Она позволяет полностью отказаться от батарей, освободив полезное пространство стен для мебели и декора. Однако эффективность напрямую зависит от качества утепления самого здания: в холодном доме с щелями в окнах пол не сможет компенсировать теплопотери.
Проектирование начинается с понимания физических ограничений. Грамотный расчет водяного теплого пола учитывает множество факторов, но главный из них — температура поверхности. В жилых помещениях она не должна превышать 26 °C, иначе длительное нахождение в комнате вызовет дискомфорт и проблемы с венами. В ванных комнатах и у наружных стен допускается повышение до 31 °C, а в зонах с временным пребыванием — до 33 °C.
Максимальная теплоотдача системы ограничена. Стандартный контур отдает примерно 80–100 Вт/м² тепловой энергии. Если теплопотери вашего помещения превышают это значение, пол не справится с обогревом, и потребуется установка дополнительных радиаторов. Именно поэтому в таких зонах используют периметральное утепление и специальные схемы укладки.
Диаметр труб обычно составляет 16 мм или 20 мм. Важный этап проектирования — теплый пол водяной расчет длины трубы, который напрямую влияет на гидравлическое сопротивление. Длина одного контура не должна превышать 100 метров для шестнадцатой трубы и 120 метров для двадцатой, иначе насос не продавит теплоноситель. Каждый контур подключается к отдельному коллектору для теплого пола.
В таблице ниже приведены базовые технические ограничения, которые необходимо учитывать при проектировании схемы укладки.
| Параметр | Допустимое значение | Комментарий |
|---|---|---|
| Температура теплоносителя | 35–45 °C | Низкотемпературный режим экономит энергию и безопасен для покрытий. |
| Максимальное давление | 6–10 бар | Зависит от типа трубы и качества опрессовки перед стяжкой. |
| Шаг укладки | 100–300 мм | 150 мм у наружных стен, 200 мм в центре помещения. |
| Длина одного контура | До 100–120 м | Превышение ведет к запиранию контура и холодным участкам. |
| Толщина стяжки над трубой | 30–50 мм | Обеспечивает равномерный прогрев и защиту трубы от повреждений. |
Все системы делятся на две большие группы: мокрую и сухую. Выбор зависит от типа перекрытия, допустимой нагрузки на фундамент и финишного напольного покрытия. Мокрая система подразумевает заливку труб бетоном. Стяжка для водяного теплого пола служит аккумулятором тепла, равномерно распределяя его по поверхности.
Сухая система использует готовые модули из пенополистирола или дерева, которые распределяют тепло через алюминиевые теплопроводящие пластины. Это идеальный вариант, если вам нужно организовать водяной теплый пол в деревянном доме, где перекрытия не рассчитаны на тяжелый бетон. Также это спасение для объектов с низкими потолками, где каждый сантиметр высоты на счету.
Лучшим финишным покрытием считается керамика. Водяной теплый пол под плитку работает максимально эффективно, так как камень и керамогранит обладают высокой теплопроводностью и не боятся перепадов температур. Если вы выбираете ламинат или паркет, обязательно проверяйте маркировку производителя на совместимость с нагревом.
Сравнительная таблица поможет определить, какой тип пирога подойдет именно для вашего объекта.
| Характеристика | Мокрая система (стяжка) | Сухая система (модули) |
|---|---|---|
| Вес конструкции | Высокий (до 300 кг/м²) | Низкий (до 30 кг/м²) |
| Общая толщина пирога | 70–100 мм | 35–50 мм |
| Тепловая инерция | Высокая (долго греется, долго остывает) | Низкая (быстрый отклик на автоматику) |
| Стоимость материалов | Средняя | Высокая |
| Применение | Каменные дома, бетонные перекрытия | Деревянные дома, каркасники, реконструкция |
Если оценивать такой параметр, как теплый пол водяной цена, то итоговая стоимость складывается из стоимости труб, утеплителя, коллекторной группы и работ по монтажу. В долгосрочной перспективе система окупается за счет снижения затрат на энергоносители при эксплуатации.
Сердце системы — это труба для водяного теплого пола. Сегодня на рынке доминируют PEX (сшитый полиэтилен) и PERT (термостойкий полиэтилен), а также композитные металлопластиковые трубы. PEX-трубы обладают «памятью формы» и высокой устойчивостью к перепадам температур, что делает их фаворитом для скрытой укладки. PERT стоит дешевле, но имеет более низкий порог термостойкости.
Металлопластик отлично держит форму при сгибании, что упрощает монтаж для новичков. Однако при замерзании воды внутри композитная структура может расслоиться, тогда как чистый полиэтилен просто растягивается и восстанавливает форму после оттаивания. Для контура оптимально выбирать трубу с кислородозащитным слоем (EVOH), который предотвращает коррозию металлических элементов котла.

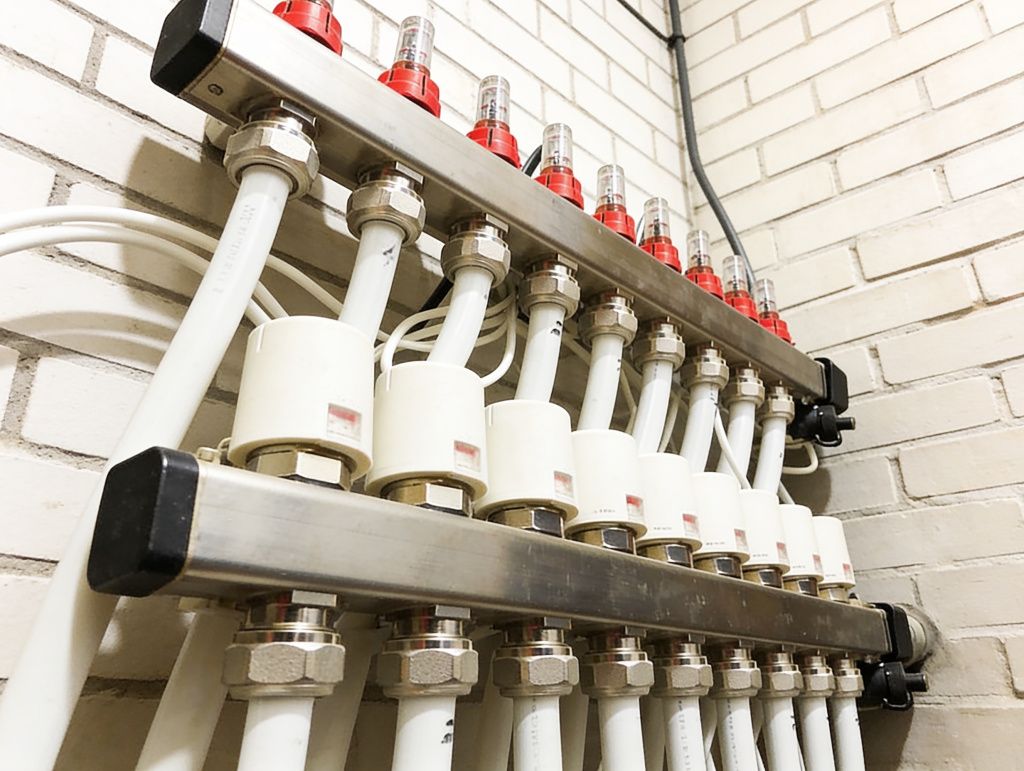

Коллекторная группа распределяет теплоноситель по контурам. Правильная схема подключения водяного теплого пола обязательно включает узел подмеса. Если система подключена к высокотемпературному котлу, вам понадобится коллекторная группа для теплого пола с термосмесительным узлом. Он подмешивает остывшую обратку к горячей подаче, снижая температуру до безопасных для пола 40–45 °C.
Греть землю или потолок соседа снизу — дорогое удовольствие. В качестве подложки используется специальный утеплитель для водяного теплого пола на основе экструдированного пенополистирола высокой плотности. Для межэтажных перекрытий над отапливаемыми помещениями достаточно толщины 30 мм, а для полов по грунту или над неутепленным подвалом потребуется слой 50–100 мм. Сверху утеплитель обязательно покрывается отражающей пленкой или профильными матами.
Монтаж водяного теплого пола начинается с подготовки чернового пола. Основание должно быть ровным, чистым и сухим. Перепады высот не должны превышать 5 мм на два метра длины, иначе в стяжке возникнут внутренние напряжения и трещины. На стены по периметру комнаты обязательно клеится демпферная лента для теплого пола. Она компенсирует тепловое расширение бетона и предотвращает передачу звуковых волн на стены.

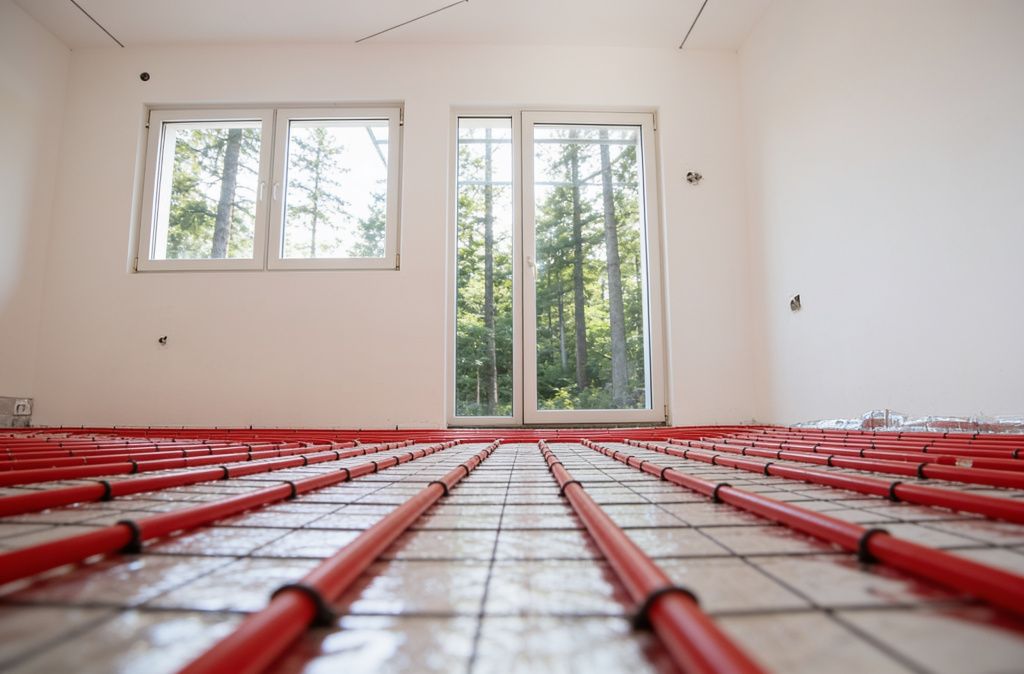

Существуют разные варианты раскладки, такие как улитка и змейка. Укладка трубы теплого пола методом «улитки» обеспечивает равномерное распределение тепла, так как подача и обратка чередуются. Схема «змейка» чаще применяется у наружных стен для отсечения холода. Часто спрашивают, какой шаг трубы водяного теплого пола выбрать. У наружных стен используют частый шаг 100–150 мм, а в центре помещения увеличивают до 200 мм.
Если рассматривать пирог водяного теплого пола по грунту, то он начинается с уплотненной песчано-гравийной подушки, поверх которой укладывается гидроизоляция и слой жесткого утеплителя. Только после этого монтируются профильные маты и труба.

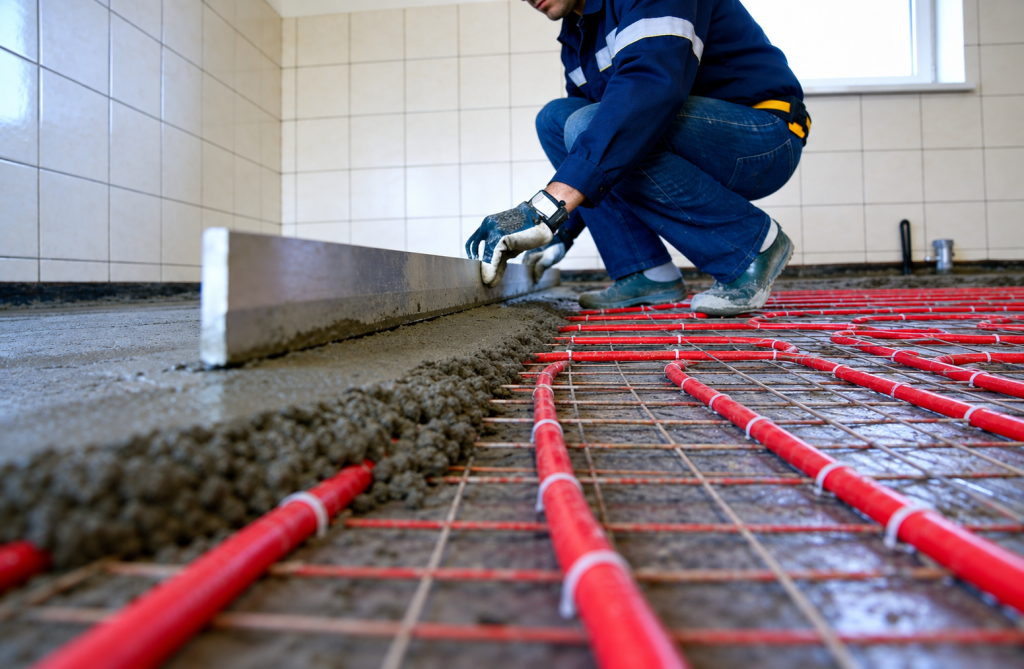

Перед заливкой систему нужно опрессовать — заполнить водой под давлением, превышающим рабочее в полтора раза. Это выявит случайные повреждения трубы. Бетон заливают только под давлением, чтобы убедиться, что труба не лопнула в процессе работ. Для стяжки используют бетон марки не ниже М300 с обязательным добавлением пластификатора, который повышает теплопроводность и снижает риск трещин.
Самая частая ошибка монтажа водяного теплого пола — это отказ от демпферной ленты или ее неправильная установка, что неизбежно приводит к растрескиванию стяжки при нагреве. Другая распространенная ошибка — включение отопления сразу после заливки. Бетон должен набрать прочность естественным путем. Первый запуск проводят не ранее чем через 28 дней, начиная с температуры теплоносителя 20–25 °C и повышая ее на 5 °C в сутки.
Водяной теплый пол — это инвестиция в долгосрочный комфорт и энергоэффективность дома. Система требует тщательного проектирования, качественных материалов и строгого соблюдения технологий монтажа. Ошибки на этапе укладки, такие как неправильный расчет длины контура или отсутствие компенсационных швов, обойдутся крайне дорого при необходимости демонтажа.
При грамотном подходе вы получаете невидимый, безопасный и экономичный источник тепла, который прослужит десятилетиями. Главное — доверить расчет гидравлики и пусконаладку профессионалам, а также использовать только сертифицированные трубы и фитинги, предназначенные для скрытого монтажа в строительных конструкциях.
Многие спрашивают, можно ли подключить водяной теплый пол к центральному отоплению в квартире. В многоквартирных домах это строго запрещено жилищным законодательством. Врезка в стояк нарушает гидравлический баланс, снижает давление у соседей и может привести к размораживанию системы. Для квартир используют электрические теплые полы или выносят водяной контур на балкон с индивидуальным газовым котлом, если это допускается местными нормами.
Шаг укладки зависит от зоны помещения. У наружных стен и в дверных проемах используют частый шаг 100–150 мм для создания тепловой завесы. В центре комнаты, где теплопотери ниже, шаг увеличивают до 200–250 мм. Делать шаг менее 100 мм нецелесообразно, так как бетонная стяжка просто не сможет эффективно передать тепло от столь плотно уложенных труб.
PEX (сшитый полиэтилен) проходит молекулярную сшивку, что делает его более прочным, термостойким и обладающим «памятью формы». При замерзании воды PEX растягивается и восстанавливается после оттаивания. PERT (термостойкий полиэтилен) дешевле, но имеет более низкий порог рабочей температуры и не восстанавливает форму после критического растяжения, что делает его менее надежным для скрытой укладки.
Если возникает вопрос, почему не греет водяной теплый пол, причин может быть несколько. Самая частая — воздушная пробка в контуре, которую нужно стравить через автоматические воздухоотводчики на коллекторе. Также проблема может быть в засорении фильтра грубой очистки, неправильной настройке расходомеров на коллекторе или выходе из строя циркуляционного насоса. Если пол греет, но очень слабо, возможно, температура теплоносителя на котле установлена слишком низко.
Оптимальный вариант — цементно-песчаная стяжка с добавлением специального пластификатора для теплых полов. Пластификатор увеличивает плотность бетона, улучшает его теплопроводность и предотвращает появление микротрещин при нагреве. Альтернативой служит полусухая стяжка с фиброволокном, которая требует меньше воды, быстрее сохнет и не нуждается в дополнительном армировании сеткой.
Если вы решаете, как уложить водяной теплый пол на деревянный пол, выбирайте сухую систему монтажа. Она использует пенополистирольные плиты с бобышками или деревянные модули, в которые укладываются алюминиевые теплопроводящие пластины с трубой. Сверху сразу укладывается гипсоволокнистый лист или фанера, а затем финишное покрытие. Это идеальный вариант для деревянных домов, где перекрытия не выдержат вес бетонной стяжки.
