Силовой кабель представляет собой специализированный электрический проводник для передачи и распределения электроэнергии высокого и низкого напряжения от источника к потребителям. В отличие от бытовых проводов, кабельная продукция силового назначения рассчитана на серьезные токовые нагрузки и эксплуатацию в сложных внешних условиях. Качественный кабель силовой медный или алюминиевый служит надежным фундаментом...
Силовой кабель представляет собой специализированный электрический проводник для передачи и распределения электроэнергии высокого и низкого напряжения от источника к потребителям. В отличие от бытовых проводов, кабельная продукция силового назначения рассчитана на серьезные токовые нагрузки и эксплуатацию в сложных внешних условиях. Качественный кабель силовой медный или алюминиевый служит надежным фундаментом безопасности любого объекта — от квартиры до крупного промышленного комплекса.
В этом руководстве вы узнаете всё о свойствах кабелей, разберетесь в маркировке и классификации. Мы разберем, как выбрать силовой кабель для частного дома или производства, рассчитаем сечение жил по мощности и рассмотрим тонкости подземной, воздушной и скрытой прокладки.
Основное назначение кабелей силового типа — транспортировка электроэнергии переменного или постоянного тока. Передача осуществляется на номинальном напряжении от 0,66 кВ до 110 кВ при частоте тока 50 Гц. Применение охватывает все сферы: от бытового вводного щита до снабжения энергией тяжелых станков, трансформаторных подстанций и городских микрорайонов.
В современном строительстве правильный выбор электрической линии гарантирует бесперебойную работу техники и исключает риск возгораний. Изделия применяются при прокладке питающих сетей внутри зданий, укладке линий в грунте, на эстакадах, в штробах и гофрированных трубах. Понимание возможностей кабеля позволяет спроектировать долговечную систему на несколько десятилетий.
В жилом строительстве проводники применяются для подключения вводно-распределительных устройств, щитов, электроплит, проточных водонагревателей и систем теплого пола. Для внутренней разводки комнатного освещения и розеточных групп используют проводники сечением 1,5 мм² и 2,5 мм². Бойлеры и мощные плиты требуют подведения отдельной линии с сечением от 4 мм² до 6 мм².
В промышленном секторе продукция используется для коммутации высоковольтных трансформаторов, электродвигателей, кранов и насосных станций. В зависимости от условий цеха подбираются специализированные модификации — со стойкостью к химикатам и влажности. Промышленные магистрали часто выполняются бронированными проводниками сечением до 240 мм² и выше.

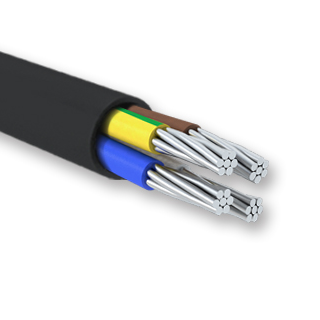

Любой кабель представляет собой многослойную систему, где каждый компонент выполняет конкретную функцию. Основой являются токопроводящие жилы из меди или алюминия. Жилы покрываются индивидуальной фазной изоляцией, защищающей линии от межфазного короткого замыкания.
Для предотвращения механических повреждений поверх изолированных жил накладывается поясная изоляция и внешняя защитная оболочка. В специализированных марках добавляется металлическая броня из стальных лент и экранирующие слои.
При выборе кабельно-проводниковой продукции ориентируются на ключевые параметры. Длительно допустимый ток силового кабеля является главным показателем, отражающим максимальный ток, который проводник способен пропускать без перегрева изоляции выше нормы.
Вторым критически важным параметром выступает сопротивление изоляции силового кабеля, измеряемое мегаомметром. Норма для сетей до 1 кВ — от 0,5 МОм (по ГОСТ/ПУЭ точные значения рассчитывают в МОм·км). Превышение рабочих температур приводит к деградации диэлектрического слоя и выходу линии из строя.
Жилы изготавливаются из электротехнической меди или алюминия. Медные жилы обладают низким удельным сопротивлением (0,0175 Ом·мм²/м), высокой гибкостью и устойчивостью к излому. Медь не подвержена быстрому окислению на воздухе, что обеспечивает надежность контактных соединений в клеммах и автоматах.
Алюминиевые жилы имеют большее сопротивление (0,028 Ом·мм²/м), однако отличаются низким весом и доступной стоимостью. Конструктивно жилы делятся на однопроволочные (монолитные для стационарной прокладки) и многопроволочные (для подвижных линий).
Сечение жилы определяет силу тока, которую передает проводник без опасного нагрева по таблицам ПУЭ. Допустимая нагрузка на медный кабель сечением 2,5 мм² при открытой прокладке составляет до 27 А (примерно 5,9 кВт при напряжении 220 В). Для алюминия аналог — 4 мм². В закрытых штробах или пучках допустимый ток снижается на 10–30%.
В качестве изоляции фаз и оболочки применяются ПВХ, сшитый полиэтилен (СПЭ) или резина. ПВХ-изоляция наиболее распространена: она недорогая, устойчива к агрессивным средам и выдерживает нагрев жил до +70°C. Сшитый полиэтилен устойчив к нагреву жил до +90°C (при КЗ — до +250°C), а резиновая изоляция сохраняет гибкость при заморозках до -60°C.
Пожарные свойства регламентируются ГОСТ 31565. Кабели с индексом «нг» не распространяют горение при групповой прокладке. Добавка «LS» (Low Smoke) указывает на пониженное выделение дыма. В огнестойких кабелях «FR» (Fire Resistance) намотана слюдяная лента, сохраняющая цепь в огне в течение 180 минут.
Ниже представлена сравнительная таблица эксплуатационных характеристик изоляционных материалов.
| Материал изоляции | Макс. рабочая темп. | Срок службы | Влагостойкость | Основная область применения |
|---|---|---|---|---|
| ПВХ (Поливинилхлорид) | +70°C | 30 лет | Средняя | Внутренняя разводка, сухие и влажные помещения |
| Сшитый полиэтилен (СПЭ) | +90°C | 50 лет | Высокая | Высоковольтные магистрали, укладка в грунте |
| Этиленпропиленовая резина | +90°C | 35 лет | Отличная | Гибкие линии, нестационарные механизмы |
| Пропитанная бумага (БПИ) | +65...+80°C | 30 лет | Низкая (требует металлической оболочки) | Промышленные сети напряжением 6–35 кВ |
Кабельная продукция делится на группы по назначению, типу изоляции и гибкости. Понять структуру помогает маркировка силовых кабелей. Подробная расшифровка аббревиатуры ВВГ раскрывает состав: «В» — изоляция ПВХ, «В» — оболочка ПВХ, «Г» — отсутствие брони. Если первой стоит «А» (например, кабель силовой алюминиевый АВВГ), жилы из алюминия.
Марка ВВГ — стандарт скрытой и открытой электропроводки. Модификация кабель ВВГнг-LS, характеристики которого соответствуют правилам пожаробезопасности, рекомендована для прокладки пучками в штробах и кабель-каналах. Кабель европейского типа NYM (часто круглый из‑за заполнения), удобный в монтаже.
Для прокладки силовых линий в грунте без защитных труб используется кабель бронированный силовой марки ВБШв (по старому ГОСТ — ВБбШв) со стальными лентами. На практике кабель ВБШв применение находит при запитывании частных домов от ЛЭП и уличного освещения. Этот силовой кабель для прокладки в земле защищен от подвижек грунта и грызунов.
Для подключения мобильного оборудования и генераторов используется кабель силовой гибкий КГ с медными многопроволочными жилами. Кабель выдерживает перегибы, минимальный радиус изгиба равен 8 диаметрам, а версия КГ-ХЛ сохраняет гибкость до -60°C.
На объектах с повышенными требованиями к безопасности применяются огнестойкие марки FRLS и LTx с низкой токсичностью продуктов горения.
В таблице собраны основные различия популярных марок силовых кабелей по назначению.
| Марка кабеля | Материал жилы | Форма и гибкость | Способ прокладки | Особенности и преимущества |
|---|---|---|---|---|
| ВВГнг-LS | Медь | Плоский / круглый, жесткий | Скрытая / открытая в помещениях | Не горит, мало дыма, стандарт для квартир |
| NYM-J / NYM-O | Медь | Круглый, средняя гибкость | Внутри зданий в штукатурке | Тройная изоляция, легко резать и зачищать |
|
ВБШв / ВБбШв |
Медь | Круглый, жесткий бронированный | В земле (траншеи), на улице | Защищен стальной броней от ударов и грызунов |
| АВВГ | Алюминий | Плоский / круглый, жесткий | Промышленные трассы, эстакады | Низкая цена, малый вес при больших сечениях |
| КГ / КГ-ХЛ | Медь | Круглый, повышенная гибкость | Временные линии, инструмент |
Маслостойкий (КГн), не дубеет на морозе до -60 °C |
Разнообразие конструкций силовых кабелей позволяет подобрать вариант под любые задачи, но у каждого типа есть свои достоинства и недостатки.
Грамотный подбор основывается на комплексе факторов: выбор сечения силового кабеля 220 и 380 В, суммарная мощность приборов, длина трассы и способы укладки. Ошибка приведет к перегреву проводки и срабатыванию автоматов.
Избыточное сечение удорожает смету и усложняет монтаж. Правильный расчет сечения силового кабеля по мощности помогает сделать выбор без лишних расходов.
Для расчета суммируют мощность всех приборов. Для сети 220 В сила тока определяется по формуле: I = P / (U × cos φ). При нагрузке 5 кВт (5000 Вт) сила тока составляет 23,9 А, что требует медной жилы 4 мм² и автомата на 25 А. При длине трассы более 50 метров сечение увеличивают на шаг.
Главная дилемма: медный или алюминиевый кабель что выбрать? По ПУЭ-7 в жилом секторе запрещен чистый алюминий сечением менее 16 мм² (сплавы 8030/8017 разрешены от 2,5 мм²). Медь выигрывает по проводимости и гибкости. Однако вводный кабель силовой четырехжильный из алюминия марки АВБбШв 4×16 мм² значительно дешевле медного.
Задаваясь вопросом, какой кабель использовать для ввода в дом по воздуху, выбирают СИП до фасада/ввода, далее выполняют переход на кабель (например, ВВГнг(А)-LS) в трубе/защитном канале. В деревянных домах разрешен кабель нг-LS в стальных трубах. Ниже представлены рекомендации по выбору сечения жил.
| Тип подключаемой нагрузки | Напряжение | Рекомендуемое сечение (Медь) | Номинал автомата |
|---|---|---|---|
| Осветительные линии (LED, люстры) | 220 В | 1,5 мм² | 10 А |
| Стандартные розетки (бытовая техника) | 220 В | 2,5 мм² | 16 А |
| Варочная панель / Духовой шкаф | 220 В / 380 В | 6 мм² (220 В) / 2,5 мм² (380 В) | 32 А / 16 А |
| Проточный водонагреватель (до 8 кВт) | 220 В | 6 мм² | 40 А |
| Ввод в дом / коттедж (до 15 кВт) | 380 В (3 фазы) | Кабель силовой четырехжильный при PEN или 5-жильный от 10 мм² | 25 А / 32 А |
Прокладка силового кабеля в траншее или внутри стен требует соблюдения норм ПУЭ и СНиП. Категорически запрещается подвергать проводник избыточному натяжению и сгибать сильнее допустимого радиуса.
При соединении жил важно соблюдать совместимость металлов. Прямая скрутка меди и алюминия недопустима: возникающая пара быстро окисляется, греется и создает риск пожара.
Нормативная глубина прокладки силового кабеля в земле составляет не менее 0,7 метра (под автодорогами — 1,0 метр). Кабель укладывают на песчаную подушку 10 см, засыпают песком и грунтом, а выше на 15–20 см прокладывают сигнальную ленту.
Скрытая прокладка выполняется в штробах строго вертикально или горизонтально. Открытый монтаж проводят в ПВХ-каналах, гофротрубах или на изоляторах. Запрещено укладывать силовые и слаботочные линии в один канал.
Частые ошибки — подрезка проволок при зачистке и скрутки без опрессовки гильзами ГМЛ. Качественное соединение выполняют с помощью клеммников WAGO, сжимов «орехи» или гильз под опрессовку и термоусадку.
Грамотный монтаж силового кабеля гарантирует надежность электросети на многие годы. Покупайте продукцию по ГОСТ, где гарантировано соблюдение сечения жил и толщины изоляции.
Для квартир выбирают кабель ВВГнг-LS, для траншей — ВБбШв, а для подвижной техники — КГ. Учитывая реальный срок службы силового кабеля, вы обеспечиваете безопасность вашего объекта.
Для внутренней разводки в квартирах по ПУЭ рекомендуется медный кабель ВВГнг-LS. Для освещения выбирают сечение 1,5 мм², для розеток — 2,5 мм².
Разъясняя то, чем отличается кабель ВВГ от ВВГнг-LS: обычный ВВГ горит в пучках, «нг» не распространяет горение, а «LS» выделяет минимум дыма при тлении.
Не рекомендуется, так как у ВВГнг-LS нет брони. В земле его помещают в ПНД-трубу или используют бронированный ВБбШв.
Разбирая, как правильно соединить силовой кабель из меди и алюминия: применяют сжимы «орехи», алюмомедные гильзы (ГАМ) или клеммники с пастой.
Расчетный срок службы силового кабеля с ПВХ-изоляцией составляет от 30 лет, а из сшитого полиэтилена — 50 лет. Заводская гарантия обычно от 3 до 5 лет.
Буквенная часть маркировки указывает на материал жил и изоляции (например, АВВГнг-LS), а цифровая — на число жил и сечение (например, 3х2,5).
