всего товаров:
Керамический кирпич — это искусственный каменный материал, получаемый из высококачественного глиняного сырья путем формования, бережной сушки и последующего высокотемпературного обжига. На протяжении многих столетий данный строительный элемент занимает лидирующие позиции на рынке благодаря своей долговечности, экологичности и высокой прочности. Естественные физико-химические свойства обожженной...
Керамический кирпич — это искусственный каменный материал, получаемый из высококачественного глиняного сырья путем формования, бережной сушки и последующего высокотемпературного обжига. На протяжении многих столетий данный строительный элемент занимает лидирующие позиции на рынке благодаря своей долговечности, экологичности и высокой прочности. Естественные физико-химические свойства обожженной глины делают его идеальным решением для возведения несущих конструкций, печей, каминов и эстетичной внешней отделки жилых или коммерческих зданий.
В этом подробном руководстве мы детально разберем технические характеристики керамического кирпича, проанализируем его классификацию по различным признакам и подробно изучим плюсы и минусы использования материала. Вы также узнаете о важнейших критериях подбора материала под конкретные строительные задачи, тонкостях выполнения монтажных работ и получите ответы на наиболее распространенные вопросы застройщиков.
Основу производства качественного керамического камня составляют легкоплавкие и среднеплавкие глинистые породы. Современный технологический процесс включает тщательную подготовку сырьевой смеси, ее увлажнение, формование заготовок методом пластического прессования или полусухого прессования. После этого заготовки проходят сушильные камеры для постепенного испарения избыточной влаги. Завершающим и самым важным этапом является высокотемпературный обжиг в туннельных печах при температуре около 1000 °C. Под действием тепла минеральные компоненты глины спекаются в единый прочный монолит с кристаллической структурой.
При обжиге глина претерпевает необратимые изменения. Этот процесс обеспечивает высокую устойчивость камня к деформациям и сжатию. Готовый красный керамический кирпич приобретает характерный терракотовый цвет благодаря наличию оксидов железа в исходном сырье. Уникальная пористая структура материала позволяет стенам дома естественно выводить пар из внутренних помещений наружу.
Благодаря высокой несущей способности и стойкости к климатическим нагрузкам, керамические блоки находят применение практически на всех этапах возведения зданий. Их используют для закладки фундаментов и возведения прочных цокольных этажей, где материал подвергается воздействию грунтовых вод и промерзанию. Из полнотелых модулей выкладывают несущие наружные стены многоэтажных домов и внутренние перегородки с высокими показателями звукоизоляции. В печном и каминном строительстве этот материал незаменим при устройстве дымоходных каналов и внешних частей печей.
Для правильного проектирования зданий и расчета нагрузок на фундамент необходимо детально изучить физико-механические свойства материала. Каждый параметр регламентируется стандартами и напрямую влияет на долговечность будущей постройки. Ниже представлены ключевые показатели, определяющие эксплуатационные качества глиняных строительных блоков.
Способность выдерживать сжимающие напряжения без разрушения определяет прочность изделия, которая обозначается буквой «М» с числовым индексом. Индекс указывает на предел прочности в килограммах на квадратный сантиметр поверхности. В строительстве наиболее популярна марка прочности кирпича м150, которая обеспечивает достаточную несущую способность для возведения стен малоэтажных и многоэтажных домов. Для ответственных несущих конструкций и фундаментов применяются марки М200 и М300, гарантирующие максимальную надежность.
Способность материала выдерживать многократное замораживание и оттаивание в насыщенном водой состоянии определяет его долговечность во влажном климате. Этот параметр обозначается литерой «F» и измеряется количеством циклов замораживания-оттаивания без видимых разрушений. Высокая морозостойкость кирпича позволяет фасадам сохранять первоначальный облик в течение десятилетий. Для наружных стен рекомендуется выбирать блоки с показателем не менее F50, а для облицовки и фундаментов — F100 и выше.
Способность поглощать и удерживать влагу напрямую влияет на теплоизоляционные свойства и морозостойкость стен. Стандартное водопоглощение керамического кирпича варьируется в диапазоне от 6% до 14% от общей массы изделия. Слишком низкое водопоглощение усложняет сцепление с кладочным раствором, а чрезмерно высокое приводит к быстрому разрушению блока при замерзании воды в его порах. Оптимальный баланс пор обеспечивает надежную адгезию и долговечность кладки.
Коэффициент теплопроводности показывает, сколько тепла проходит через единицу площади материала за единицу времени при разнице температур в один градус. Низкая теплопроводность керамического кирпича пустотелого типа (около 0,3-0,4 Вт/(м·°С)) позволяет снизить толщину стен и сэкономить на утеплителях. У полнотелых изделий теплопроводность существенно выше (до 0,7-0,8 Вт/(м·°С)), поэтому наружные стены из них требуют обязательного дополнительного утепления.
Для наглядности основные эксплуатационные параметры различных видов керамических блоков сведены в единую таблицу ниже.
| Тип кирпича | Плотность, кг/м³ | Прочность (Марка) | Морозостойкость, циклов | Теплопроводность, Вт/(м·°С) |
|---|---|---|---|---|
| Полнотелый рядовой | 1600 - 1900 | М125 - М300 | F35 - F100 | 0,60 - 0,80 |
| Пустотелый рядовой | 1000 - 1450 | М100 - М200 | F35 - F75 | 0,35 - 0,50 |
| Лицевой (облицовочный) | 1100 - 1500 | М125 - М250 | F50 - F100 | 0,37 - 0,55 |
| Клинкерный высокопрочный | 1900 - 2100 | М300 - М1000 | F150 - F300 | 0,80 - 1,16 |
Производители выпускают множество типов глиняных блоков, классифицируемых по назначению, структуре и геометрическим габаритам. Четкое разграничение видов помогает избежать ошибок при закупке строительных материалов и оптимизировать затраты.
В зависимости от сферы применения материал подразделяется на три основные группы: строительный (рядовой), облицовочный (лицевой) и специальный (огнеупорный). Рядовой кирпич предназначен для возведения внутренних перегородок и несущих стен под последующую штукатурку или отделку, поэтому его поверхность может иметь шероховатости и мелкие сколы. Эстетичный облицовочный керамический кирпич имеет идеально ровные грани и применяется для отделки внешних фасадов зданий без дополнительной штукатурки. Специальный шамотный или печной кирпич выдерживает прямой контакт с пламенем и используется для футеровки топок.

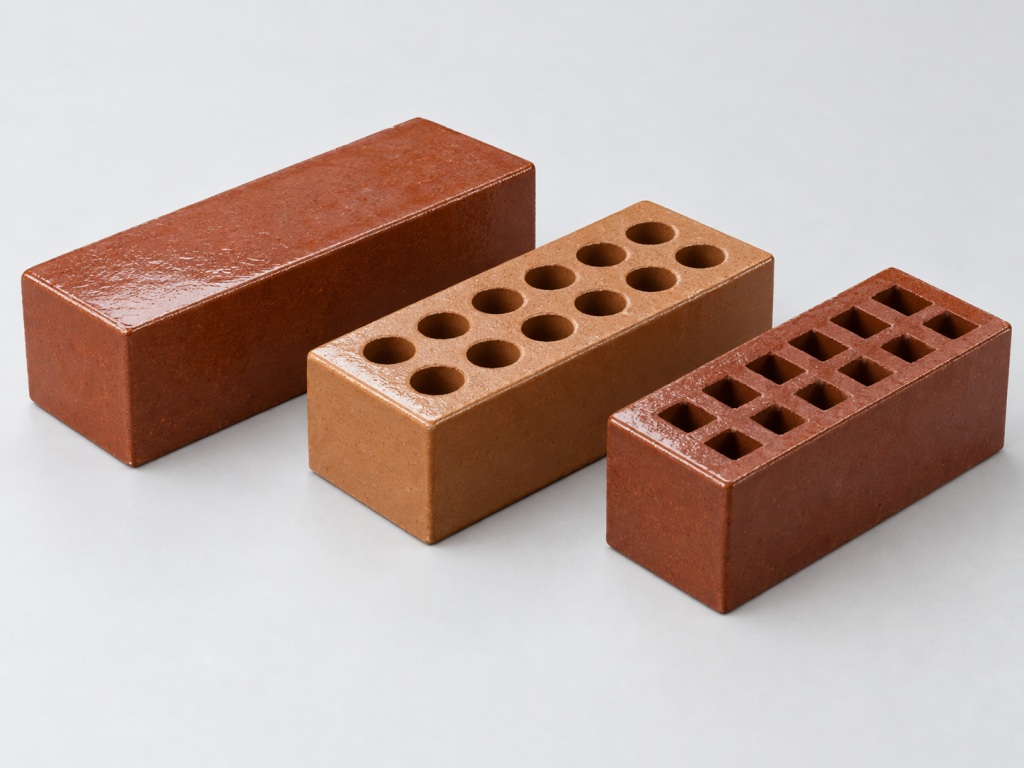

Внутреннее строение изделия определяет его вес, теплоизоляционные свойства и прочностные характеристики. Выделяют полнотелые блоки, в которых объем технологических пустот не превышает 13% от общего объема. Такой полнотелый керамический кирпич обладает высокой плотностью и применяется для восприятия экстремальных нагрузок в фундаментах и цоколях. В свою очередь, пустотелый керамический кирпич содержит до 45% вертикальных или горизонтальных пустот различной формы. Наличие воздушных камер значительно снижает общий вес керамического кирпича и снижает нагрузку на фундамент, одновременно повышая теплоэффективность здания.
В современном строительстве геометрия блоков строго регламентируется стандартами. Базовым форматом является кирпич керамический одинарный с размерами 250х120х65 мм, обозначаемый как 1NF. Также широкое распространение получил полуторный вариант (1,4NF) высотой 88 мм и двойной (2,1NF) высотой 138 мм. Использование укрупненных модулей позволяет существенно ускорить процесс ведения кладочных работ и снизить расход раствора.
В следующей сравнительной таблице приведены детальные различия между базовыми форматами кирпичных модулей.
| Формат (маркировка) | Длина, мм | Ширина, мм | Высота, мм | Сфера оптимального применения |
|---|---|---|---|---|
| Одинарный (1 NF) | 250 | 120 | 65 | Классическая кладка стен, сложные архитектурные элементы |
| Полуторный (1.4 NF) | 250 | 120 | 88 | Ускоренное возведение несущих наружных и внутренних стен |
| Двойной (2.1 NF) | 250 | 120 | 138 | Кладка внутренних перегородок и крупноформатных стен |
| Евро-формат (0.7 NF) | 250 | 85 | 65 | Облицовка фасадов при дефиците ширины фундамента |
Перед началом строительных работ важно взвесить все сильные и слабые стороны материала, чтобы принять обоснованное техническое решение. Ниже приведено детальное сравнение преимуществ и недостатков обожженной керамики.
Правильный выбор строительных материалов позволяет избежать неоправданных затрат и гарантирует надежность всей конструкции. Каждая деталь постройки требует индивидуального подхода при выборе прочности и морозостойкости блоков.
Для обустройства подземных конструкций категорически запрещено использовать пустотелые изделия, так как скапливающаяся в полостях влага быстро разрушит блок при промерзании. В этих жестких условиях рекомендуется использовать исключительно керамический кирпич для фундамента полнотелого типа с маркой прочности не ниже М150-М200 и влагопоглощением менее 10%. Защита от влаги путем обустройства качественной гидроизоляции обязательна в любом случае.
Для строительства наружных ограждающих конструкций наиболее целесообразно использовать пустотелые модули с вертикальными щелевидными пустотами. Это позволяет значительно снизить нагрузку на основание и улучшить теплотехнические свойства здания. При этом толщина кладки рассчитывается исходя из климатических условий региона, а прочность должна соответствовать проектной (обычно М100-М150 для малоэтажных коттеджей).
Для финишного слоя наружных стен используется лицевой керамический кирпич, к которому предъявляются жесткие требования по эстетике и геометрии. При выборе облицовки обращайте внимание на однородность цвета во всей партии и отсутствие известковых включений (дутиков), которые при попадании влаги могут вызывать разрушение лицевой грани. Рекомендуется приобретать весь необходимый объем из одной производственной партии во избежание разнотона.
Даже самый качественный материал потеряет свои свойства при нарушении технологии его укладки. Соблюдение правил монтажа и правильный уход за готовыми стенами — залог долговечности вашего дома.
Для прочного соединения блоков применяется цементно-песчаный раствор. Правильный расход раствора на кладку кирпича зависит от типа изделий: для пустотелых блоков смесь должна быть более густой, чтобы она не проваливалась внутрь пустот, ухудшая их теплоизоляционные свойства. Средний расход раствора составляет около 0,2-0,25 кубического метра на один кубический метр кирпичной кладки при стандартной толщине швов 10-12 мм.
Проведение кладочных работ при температуре ниже +5 °C требует введения специальных противоморозных добавок в раствор или организации подогрева зоны проведения работ. Замерзание воды в свежем шве приводит к резкому падению прочности сцепления после оттаивания. При зимней кладке необходимо следить, чтобы на постели блоков не образовывалась наледь.
Одной из наиболее частых ошибок является жесткое соединение облицовочного и несущего слоев стены без устройства вентиляционного зазора и продухов. Это приводит к накоплению конденсационной влаги внутри конструкции, снижению теплоизоляционных свойств и последующему отслоению облицовки. Также критичной ошибкой является добавление избыточного количества пластификаторов или соли в кладочный раствор, что гарантированно спровоцирует обильные белые высолы на фасаде после первого же дождливого сезона.
Керамический кирпич заслуженно сохраняет статус одного из самых надежных и долговечных материалов в современном строительстве. Его уникальные свойства, такие как высокая прочность, экологичность и отличная паропроницаемость, позволяют создавать комфортные и долговечные дома. При условии правильного выбора марки прочности, морозостойкости и структуры изделий под конкретные задачи, кирпичное здание прослужит многим поколениям жильцов.
Важно помнить, что итоговый результат строительства зависит не только от качества самих блоков, но и от строгого соблюдения технологии выполнения кладочных работ. Использование качественных сухих смесей, соблюдение толщины швов и защита свежей кладки от атмосферных осадков помогут избежать появления трещин и высолов. Инвестиции в качественную керамику полностью окупаются надежностью и отсутствием необходимости в регулярных ремонтах фасада.
Полнотелый вариант имеет монолитную структуру без внутренних отверстий (объем пустот не превышает 13%). Он обладает максимальной прочностью, тяжелым весом и высокой теплопроводностью, поэтому используется для фундаментов и несущих стен с обязательным утеплением. Пустотелый тип содержит внутренние полости, которые уменьшают его массу и снижают теплопроводность, делая стены более теплыми, но менее устойчивыми к воздействию воды.
Использовать пустотелые блоки для возведения цокольных этажей и фундаментов категорически не рекомендуется. Внутренние полости легко накапливают грунтовую и атмосферную влагу, которая при замерзании расширяется и быстро разрушает структуру глиняного блока. Для цоколя подходит исключительно прочный полнотелый материал с маркой не ниже М150 и качественной наружной гидроизоляцией.
Количество блоков в одном кубическом метре зависит от выбранного формата изделий и учета кладочных швов. При расчете чистого объема без учета швов в один кубический метр помещается ровно 513 штук одинарного кирпича (1NF). С учетом стандартной толщины растворных швов в 10 мм, физический расход материала в реальной кладке снижается и составляет примерно 394-400 штук на куб.
Для проверки качества материала перед покупкой следует внимательно осмотреть расколотый образец из партии. Наличие белых вкраплений на срезе говорит о присутствии в глине карбонатов кальция, которые называют «дутиками». При намокании эти включения гасятся, расширяются в объеме и откалывают кусочки от поверхности кирпича, поэтому для фасадных работ следует выбирать продукцию с чистым однородным черепком.
Клинкер производится из специальных тугоплавких сортов глин и обжигается при экстремально высокой температуре — около 1200-1300 °C. Это обеспечивает полное спекание сырья, благодаря чему готовое изделие приобретает плотность камня, водопоглощение менее 5-6% и прочность от М300 до М1000. Обычный керамический блок обжигается при меньшей температуре и имеет более высокую пористость.
