Система поверхностного дренажа — это комплекс инженерных элементов, предназначенный для организованного сбора и отвода талых, дождевых и паводковых вод с территории. Грамотно спроектированная ливневая канализация защищает фундаменты зданий от размывания, предотвращает появление луж и наледи на пешеходных зонах.
В этой статье мы подробно разберем устройство водоотводной системы, рассмотрим назначение каждого элемента — от...
Система поверхностного дренажа — это комплекс инженерных элементов, предназначенный для организованного сбора и отвода талых, дождевых и паводковых вод с территории. Грамотно спроектированная ливневая канализация защищает фундаменты зданий от размывания, предотвращает появление луж и наледи на пешеходных зонах.
В этой статье мы подробно разберем устройство водоотводной системы, рассмотрим назначение каждого элемента — от дождеприемника до пескоуловителя, и дадим практические рекомендации по выбору и сборке конструкции. Материал будет полезен как владельцам частных домов, так и специалистам, занимающимся благоустройством территорий.

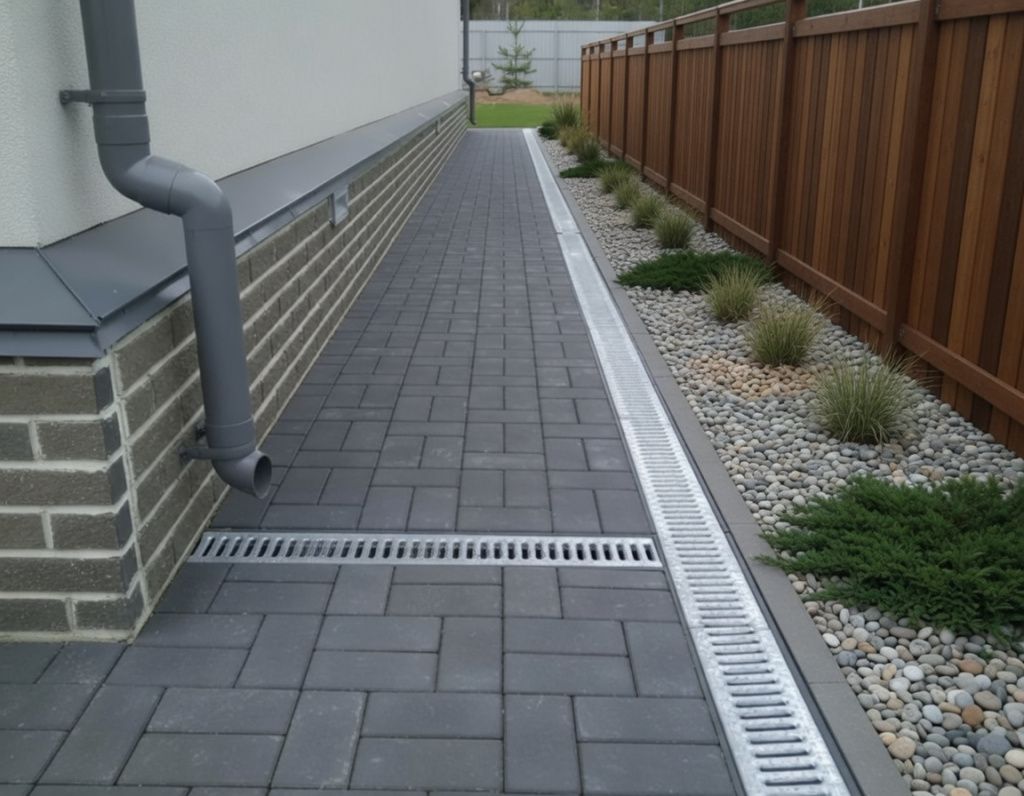

Любая водоотводная система делится на два типа: точечный и линейный водоотвод. Водоотводные каналы и локальные приемники работают в связке, обеспечивая комплексную защиту участка. Точечный сбор концентрируется в местах локального скопления влаги — под водосточными трубами, у ворот или в нижних точках рельефа.
Линейный тип представляет собой сеть желобов, перехватывающих потоки воды на всей площади участка. Дождеприемник принимает большой объем воды с крыши, а дренажные каналы перехватывают стекающие с газонов и дорожек потоки. Вся собранная влага через систему труб уходит в ливневую канализацию, дренажный колодец или на рельеф.
Область применения таких решений огромна: от частных придомовых территорий и дачных участков до парковок, торговых центров и промышленных зон. Правильный подбор компонентов гарантирует, что территория останется сухой даже во время затяжных ливней или активного таяния снега.
Главный параметр, на который нужно смотреть при проектировании, — это класс нагрузки. Он показывает, какой максимальный вес может выдержать дренажная решетка и сам канал без разрушения. Ошибиться здесь значит получить трещины на покрытии и разрушенную систему.
Второй важный параметр — гидравлический диаметр (DN). Он указывает на пропускную способность канала. Для частных участков обычно достаточно DN100 или DN150, тогда как для автомагистралей используют DN200 и DN300.
| Класс нагрузки | Максимальный вес | Где применяется |
|---|---|---|
| A15 | 15 кН (1,5 т) | Пешеходные зоны, террасы, индивидуальные гаражи, ландшафтные дорожки |
| B125 | 125 кН (12,5 т) | Индивидуальные гаражи, проезды вокруг частных домов, парковки легковых авто |
| C250 | 250 кН (25 т) | Обочины дорог, зоны АЗС, автомойки, коммерческие парковки |
| D400 | 400 кН (40 т) | Проезжие части улиц, промышленные зоны, автопредприятия |
| E600 / F900 | 600–900 кН | Аэропорты, морские порты, тяжелая промышленность, магистральные трассы |
Материал изготовления также влияет на долговечность. Например, канал водоотводный бетонный или полимербетонный обладает высокой прочностью и морозостойкостью, выдерживая экстремальные условия эксплуатации. Пластиковые лотки легче и проще в сборке, но требуют бетонной обоймы при высоких нагрузках.
Эффективность всей конструкции зависит от слаженной работы каждого узла. Разберем основные компоненты, из которых собирается поверхностный дренаж.
Центральным элементом точечного сбора является дождеприемник. Это пластиковый или полимербетонный корпус, который монтируется под водосточной трубой. Внутри него находится корзина к дождеприемнику — съемное сетчатое ведро, которое задерживает крупный мусор (листья, ветки, камни) и не дает ему попасть в канализацию.

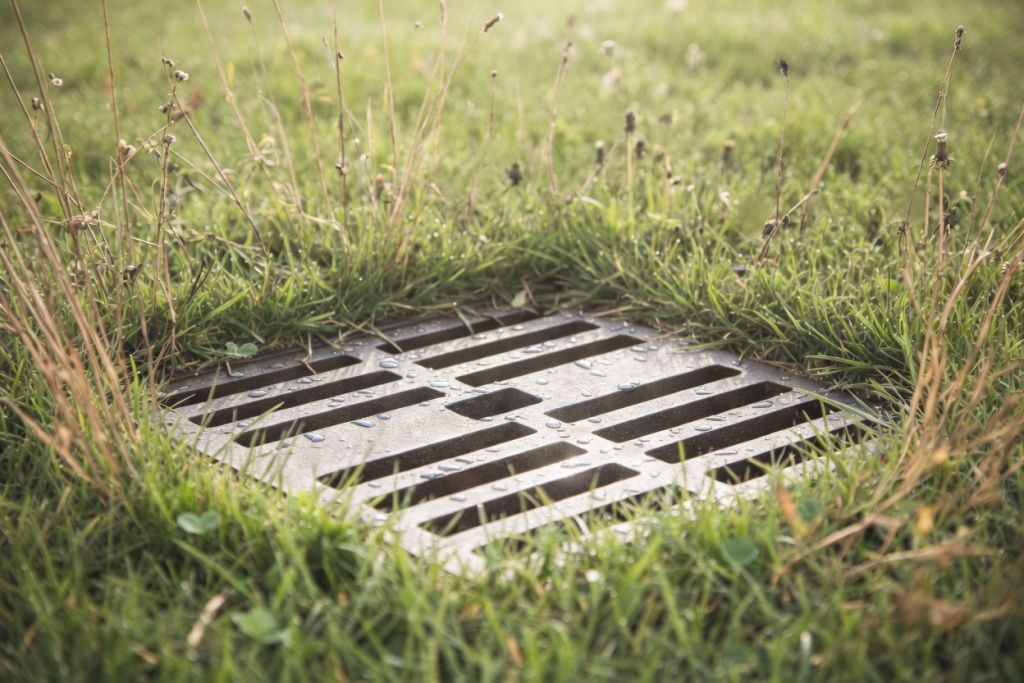

Чтобы вывести решетку на уровень чистового покрытия, используется надставка для дождеприемника. Эти телескопические или ступенчатые кольца позволяют точно отрегулировать высоту. Сверху устанавливается решетка дождеприемника, которая может быть чугунной, стальной или пластиковой.
От дна приемника вода уходит в труба для отвода воды от дождеприемника. Это обычная канализационная труба (ПВХ или ПП), которая под уклоном соединяет локальный приемник с общей магистралью или колодцем.
Канал водоотводный — это желоб, по которому вода движется самотеком. Сверху он закрывается. Для этого применяется дренажная решетка или решетка водоотводного канала, которая не только маскирует систему, но и принимает на себя механические нагрузки от пешеходов и транспорта.
Для завершения линии или закрытия боковых отверстий применяется заглушка для канала. Она обеспечивает герметичность системы в тупиковых точках. Чтобы надежно зафиксировать лотки в бетоне и предотвратить их всплытие или сдвиг, используется специальный крепеж канала — боковые зацепы или монтажные скобы.
Пескоуловитель — это углубленный канал с встроенным дном-отстойником. Он замедляет поток воды, благодаря чему тяжелые частицы песка и гравия оседают на дне, а не забивают канализацию. Установка пескоуловителя в дренаж критически важна для снижения частоты обслуживания системы.
Если канал соединяется с закрытой ливневой канализацией, в пескоуловитель или дождеприемник монтируется перегородка-сифон. Она создает водяной затвор, который блокирует неприятные запахи из коллектора и не пропускает грызунов. Для подключения труб к боковым стенкам каналов используется патрубок для водоотводного канала, а для стыковки элементов разного диаметра — переходник для дренажа.
На входах в здания часто укладывается решетка грязезащитная для дренажа. Она сочетает функции водостока и грязезащитного коврика, собирая воду и счищая грязь с обуви. Под такие системы иногда применяется специальный поддон для решетки, который защищает основание от размывания и упрощает обслуживание.
Подбор компонентов начинается с оценки нагрузок и типа покрытия. Для пешеходных дорожек на даче достаточно пластиковых каналов класса A15 с пластиковыми или штампованными стальными решетками. Они легкие, легко режутся ножовкой и собираются как конструктор.
Для въезда в гараж или парковки у дома выбирайте класс B125 или C250. Здесь лучше использовать полимербетонные или бетонные лотки с чугунными или толстостенными стальными решетками. Они выдержат вес автомобиля и не деформируются при торможении.
| Материал канала | Вес и удобство монтажа | Прочность и долговечность | Оптимальное применение |
|---|---|---|---|
| Пластик (ПП) | Легкий, режется ножовкой, быстрый монтаж | Средняя, требует бетонной обоймы при нагрузках от авто | Пешеходные зоны, частные участки, террасы |
| Бетон (вибропрессованный) | Тяжелый, требует спецтехники или бригады | Высокая, морозостойкость, устойчивость к УФ | Дороги, АЗС, промышленные зоны, парковки |
| Полимербетон | Средний вес, удобная геометрия | Очень высокая, низкое водопоглощение, гладкие стенки | Премиум-сегмент, зоны с высокими нагрузками и агрессивной средой |
При выборе решетки учитывайте не только класс нагрузки, но и конфигурацию щелей. Продольные щели лучше пропускают воду, но могут быть травмоопасны для женских каблуков. Решетки с перфорацией или частыми поперечными прорезями безопаснее, но требуют более частой очистки от листвы.
Монтаж водоотводных каналов своими руками начинается с разметки трассы и копки траншеи. Глубина котлована должна учитывать высоту канала, толщину бетонного основания и слой чистового покрытия. Дно траншеи обязательно утрамбовывается и засыпается песчано-гравийной подушкой.
Ключевое правило сборки — соблюдение уклона. Если вы используете каналы без внутреннего уклона, его нужно создавать за счет перепада высот траншеи (примерно 3–5 мм на каждый погонный метр). Стыки между лотками промазываются герметиком или специальным клеем для полимеров, чтобы исключить подмывание грунта.
| Типичная ошибка | Последствия | Как избежать |
|---|---|---|
| Отсутствие бетонной обоймы вокруг пластика | Канал всплывает или ломается под весом авто | Заливать боковые стенки и дно бетоном минимум на 5–10 см |
| Неправильный уклон или его отсутствие | Вода застаивается, канал переполняется | Использовать нивелир или лазерный уровень при копке траншеи |
| Игнорирование пескоуловителя | Песок забивает трубы, система требует частой промывки | Устанавливать пескоуловитель перед сбросом в закрытую канализацию |
| Жесткое крепление решетки к каналу | При нагрузке решетка ломает борта лотка | Использовать штатные замки или укладывать решетку на эластичную подушку |
Обслуживание системы сводится к периодической очистке корзин в дождеприемниках и подъему крышек пескоуловителей. Весной и осенью рекомендуется промывать каналы струей воды под напором, чтобы удалить илистые отложения и восстановить их пропускную способность.
Система поверхностного дренажа — это не просто набор пластиковых желобов, а сложный инженерный комплекс, требующий точного расчета и грамотного подбора элементов. От класса нагрузки и материала каналов до наличия сифонов и пескоуловителей — каждая деталь влияет на долговечность и эффективность всей конструкции.
Главное правило при обустройстве территории: экономить можно на декоративных элементах, но не на пропускной способности и прочности. Правильно спроектированная и собранная система годами будет защищать ваш участок от воды, избавляя вас от дорогостоящего ремонта фундаментов и отмосток.
Если вы сомневаетесь в расчетах гидравлической нагрузки или сложностях стыковки разных материалов, проконсультируйтесь с техническими специалистами. Небольшие затраты на этапе проектирования многократно окупятся в процессе эксплуатации.
Дождеприемник — это элемент точечного водоотвода, который принимает большой объем воды из одного места (например, из водосточной трубы) и оснащен корзиной для задержки крупного мусора. Пескоуловитель относится к линейному дренажу, он имеет углубленное дно-отстойник, где под действием гравитации оседают тяжелые частицы песка и грунта, защищая канализацию от заиливания.
Монтаж начинается с копки траншеи с учетом уклона (3–5 мм на метр) и устройства песчано-гравийной подушки. Затем укладываются каналы, которые соединяются между собой с помощью пазов и фиксируются крепежом. Все стыки герметизируются, после чего по бокам и снизу заливается бетонная обойма. В финале устанавливаются решетки и подключаются отводящие трубы.
Для зон с высокой механической нагрузкой (въезды, парковки) лучше всего подходят чугунные или толстостенные стальные решетки класса B125 и выше. Они не деформируются под весом транспорта. Для пешеходных зон и частных садов достаточно усиленных пластиковых или штампованных стальных решеток класса A15, которые легче по весу и проще в монтаже.
Да, это допустимо, но требует использования специальных переходников. Поскольку геометрия и гидравлические диаметры у пластиковых и бетонных лотков могут отличаться, прямой стык создаст турбулентность и приведет к засорам. Переходник для дренажа обеспечивает плавное сопряжение и герметичность соединения.
Перегородка-сифон устанавливается в пескоуловитель или дождеприемник для создания водяного затвора. Этот затвор надежно блокирует проникновение неприятных запахов из ливневой канализации на участок, а также служит барьером для грызунов и насекомых, не позволяя им попасть в дренажные каналы.
Оптимальный уклон для самотечного движения воды составляет 3–5 мм на каждый погонный метр трассы. Если уклон будет меньше, вода будет застаиваться и нести меньше взвешенных частиц, что приведет к заиливанию. При слишком большом уклоне вода будет течь слишком быстро, оставляя песок и мусор внутри канала.
Обязательно, если система монтируется в зонах с любой транспортной нагрузкой (класс B125 и выше). Бетонная обойма принимает на себя вес автомобилей и распределяет его по стенкам канала, предотвращая деформацию пластика. Для пешеходных зон (класс A15) достаточно плотной трамбовки грунта и засыпки пазух песчано-цементной смесью.
