Шаровой кран, запорный вентиль и распределительный коллектор — три ключевых элемента любой трубопроводной системы, от водоснабжения квартиры до промышленной теплотрассы. Каждый из них решает свою задачу: кран перекрывает поток, вентиль регулирует его интенсивность, а коллектор распределяет воду или теплоноситель по веткам.
В этой статье разберём внутреннее устройство каждого типа арматуры, сравним их рабочие...
Шаровой кран, запорный вентиль и распределительный коллектор — три ключевых элемента любой трубопроводной системы, от водоснабжения квартиры до промышленной теплотрассы. Каждый из них решает свою задачу: кран перекрывает поток, вентиль регулирует его интенсивность, а коллектор распределяет воду или теплоноситель по веткам.
В этой статье разберём внутреннее устройство каждого типа арматуры, сравним их рабочие параметры, расскажем о видах и материалах, а также дадим конкретные рекомендации. Вы поймёте, чем отличается полнопроходная модель от стандартной, почему вентиль нельзя путать с задвижкой и когда коллекторная схема выгоднее тройниковой.
Запорная арматура — это общее название устройств, которые управляют потоком жидкости или газа в трубопроводе. К этой категории относятся шаровые краны, вентили, задвижки, затворы и клапаны. В бытовых системах чаще всего встречаются именно первые два типа: кран работает по принципу «открыл-закрыл», а вентиль позволяет плавно менять объём проходящей среды.
Коллектор стоит особняком. Это не запорное, а распределительное устройство: гребёнка с одним входом и несколькими выходами, к каждому из которых подключается отдельная ветка водоснабжения или отопления. Коллекторная разводка труб стала стандартом в современном ремонте, потому что позволяет отключать любой контур, не перекрывая воду во всей квартире.
Без надёжной арматуры невозможна ни замена смесителя, ни ремонт батареи, ни подключение стиральной машины. Даже простой кран на вводе в квартиру — это ваша страховка от затопления при аварии на стояке.
Главный рабочий элемент — полированный шар из латуни или нержавеющей стали со сквозным отверстием. Когда рукоятка повёрнута вдоль трубы, отверстие совпадает с потоком и среда проходит свободно. Поворот на 90° — и глухая стенка шара перекрывает проход. Герметичность обеспечивают два седловых уплотнения из PTFE (фторопласта), которые плотно обжимают шар с обеих сторон.
Корпус может быть цельносварным или разборным. Цельносварные модели надёжнее и дешевле, но ремонту не подлежат. Разборные — дороже, зато при износе уплотнений их можно перебрать. Шток проходит через сальниковое уплотнение, которое со временем может потребовать подтяжки.
Внутри вентиля поток меняет направление дважды — сначала вверх, затем вниз, проходя через седло. Запорный элемент (золотник или тарелка) прижимается к седлу штоком с резьбой. Чем больше оборотов маховика вы делаете, тем сильнее прижим и тем меньше проходное сечение. Это даёт точную регулировку, но создаёт повышенное гидравлическое сопротивление.
В отличие от шарового крана, вентиль не рассчитан на работу в режиме «только открыт или закрыт». Его стихия — промежуточные положения, где нужно дозировать поток: балансировка контуров отопления, настройка расхода на гребёнке и т. д.
Коллектор распределительный устроен предельно просто: труба большого диаметра с приваренными или вкрученными отводами. На каждом отводе стоит свой мини-кран или вентиль, а на входе — запорная арматура большего размера. Внутри нет механизмов, которые могут сломаться, поэтому срок службы коллектора равен сроку службы самого трубопровода.
По типу прохода модели делятся на полнопроходные и стандартнопроходные. У полнопроходного диаметр отверстия в шаре совпадает с диаметром трубы — потери давления минимальны. У стандартного отверстие уже на 10–20%, что допустимо для бытовых сетей, но критично для магистралей с насосным оборудованием.

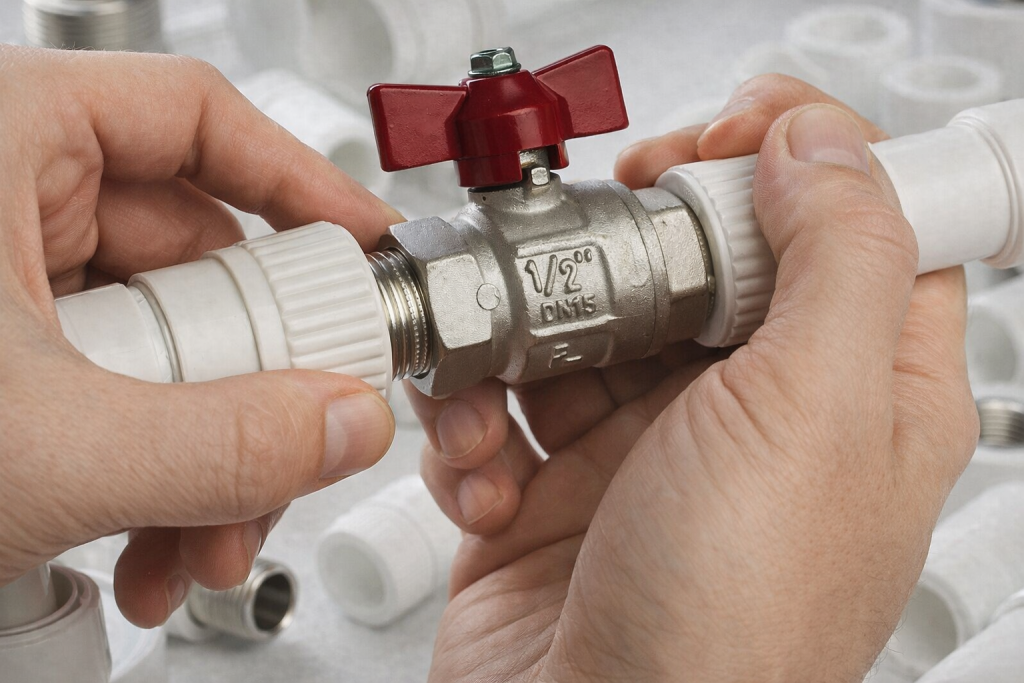

По способу присоединения выделяют муфтовые, фланцевые и приварные модели. Кран шаровой муфтовый — самый распространённый в квартирах: он накручивается на резьбу ½" или ¾" и не требует сварки. Для быстрого демонтажа оборудования идеально подходит кран шаровой с американкой, имеющий накидную гайку. А вот кран шаровой фланцевый используют на промышленных трубопроводах большого диаметра, где требуется высокая надёжность стыка.
По типу рукоятки различают рычажные модели и «бабочки». Рычаг удобнее, когда кран стоит в труднодоступном месте — его можно провернуть одним пальцем. Шаровой кран бабочка компактнее и часто используется на гребёнках, где арматура стоит вплотную друг к другу.
Обычный вентиль водопроводный устанавливается на прямом участке трубы и создаёт наибольшее сопротивление потоку. Вентиль угловой меняет направление среды на 90° и одновременно регулирует расход — его часто ставят на подводках к радиаторам. Проходной вентиль с косым штоком (Y-образный) снижает гидравлические потери за счёт более плавной траектории потока.

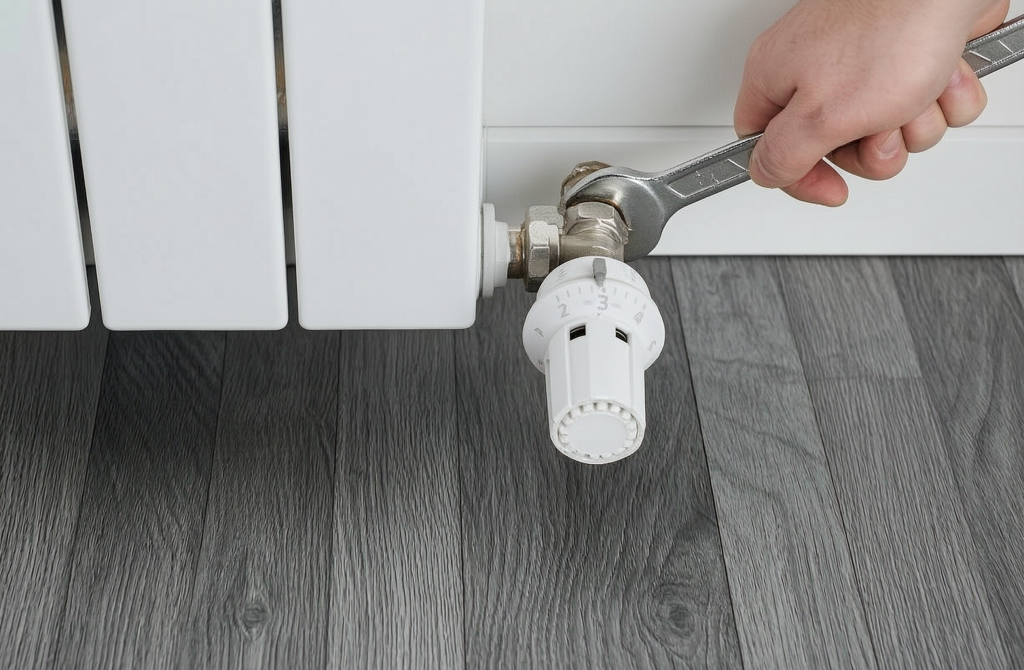

Отдельная категория — вентиль радиаторный (вентиль для отопления) с термоголовкой. Он автоматически поддерживает заданную температуру в помещении, прикрывая поток теплоносителя, когда воздух прогревается до нужного значения. Это один из самых эффективных способов экономии тепла в многоквартирном доме.
Коллектор для водоснабжения квартиры обычно имеет 2–6 отводов и комплектуется шаровыми кранами на каждом выходе. Материал — латунь или нержавеющая сталь. Для систем с большим числом потребителей (коттедж, коммерческий объект) гребёнки собирают из модулей, наращивая количество отводов.
Коллектор для теплого пола отличается наличием расходомеров и балансировочных вентилей на каждом контуре. Это необходимо, потому что петли разной длины требуют разного расхода теплоносителя. Без балансировки ближние комнаты будут перегреваться, а дальние — оставаться холодными.
В таблице ниже — краткое сравнение трёх основных типов арматуры по ключевым признакам.
| Признак | Шаровой кран | Вентиль запорный | Коллектор |
|---|---|---|---|
| Основная функция | Полное перекрытие потока | Регулировка расхода | Распределение по веткам |
| Положения работы | Открыт / закрыт | Любое промежуточное | Зависит от арматуры на отводах |
| Гидравлическое сопротивление | Минимальное | Высокое | Низкое |
| Скорость срабатывания | Мгновенно (90°) | Несколько оборотов | — |
| Ремонтопригодность | Только разборные модели | Замена сальника и золотника | Замена арматуры на отводах |
| Типичный срок службы | 15–30 лет | 10–20 лет | 25–50 лет |
Маркировка PN указывает максимальное рабочее давление в барах, при котором арматура сохраняет герметичность. Для бытовых сетей холодного и горячего водоснабжения достаточно PN 16 (16 бар). В системах отопления многоэтажных домов давление может достигать 10–12 бар, поэтому здесь тоже ориентируются на PN 16 или PN 25. Промышленные магистрали требуют PN 40 и выше.
Важный нюанс: PN указывается для температуры +20 °C. При нагреве допустимое давление снижается. Например, кран шаровой латунный с PN 20 при +120 °C может держать только 12–14 бар. Всегда проверяйте температурные поправочные коэффициенты в паспорте изделия.
Стандартный диапазон для латунных моделей — от −20 до +120 °C. Для систем с перегретым паром или высокотемпературным теплоносителем используют арматуру из нержавеющей стали с уплотнениями из графита или термостойкого PTFE, рассчитанную на +200 °C и выше. Для газа температурный диапазон обычно уже: от −20 до +60 °C.
Диаметр шарового крана подбирают по диаметру трубы, к которой он подключается. В квартирах самые ходовые размеры — DN 15 (½") и DN 20 (¾"). На стояках и вводах — DN 25–50. Главное правило: сужать проход нельзя. Если труба ¾", а арматура ½", вы получите потерю давления и шум в системе.
По ГОСТ 9544 выделяют классы A, B, C и D. Класс A означает нулевые протечки — это стандарт для качественных изделий. Классы B и C допускают минимальные утечки и встречаются в бюджетной арматуре. Для газа и питьевой воды выбирайте только класс A.
| Параметр | ХВС | ГВС | Отопление | Газ |
|---|---|---|---|---|
| Давление, бар | до 6 | до 10 | до 12 | до 0,03 |
| Температура, °C | +5…+30 | +50…+75 | +40…+95 | −20…+60 |
| Минимальный PN | 10 | 16 | 16 | 16 |
| Рекомендуемый материал | Латунь | Латунь, нержавейка | Латунь, нержавейка | Латунь с жёлтой маркировкой |
| Класс герметичности | A или B | A | A | Только A |
Разбираясь, как выбрать шаровой кран для квартиры, начинайте с оценки материала корпуса. На вводе от стояка ставьте кран шаровой полнопроходной. Это должен быть качественный шаровой кран для воды с PN 16 и классом герметичности A. Диаметр — точно по диаметру трубы стояка, без сужений. Отличным решением для экономии места является шаровой кран с фильтром грубой очистки, объединяющий запорную и защитную функции в одном корпусе.
На разводку к точкам водоразбора удобно поставить коллектор для водоснабжения квартиры с 3–5 отводами: отдельно на кухню, ванную, стиральную и посудомоечную машину. Для горячей воды выбирайте модели с усиленными уплотнениями из PTFE — обычная резина при +75 °C быстро дубеет и теряет эластичность.
На подводках к радиаторам оптимальна пара: вентиль угловой с термоголовкой на подаче и шаровой кран на обратке. Вентиль регулирует температуру, кран позволяет снять батарею для промывки или замены. На гребёнке каждый контур оснащают расходомером и балансировочным вентилем — без этого система не выйдет на расчётный режим.
Если в системе используется антифриз, убедитесь, что уплотнения совместимы с его составом. Этиленгликоль разъедает обычную резину, поэтому нужны уплотнения из EPDM или PTFE.
Шаровой кран для газа — это отдельная категория арматуры с жёлтой маркировкой рукоятки и усиленными требованиями к герметичности. Использовать водопроводный кран на газовой трубе категорически запрещено: у него другие уплотнения и другой класс допуска по утечкам. Газовая арматура должна иметь сертификат соответствия и маркировку «Газ» на корпусе.
Перед тем как установить шаровой кран, перекройте воду на стояке и сбросьте давление, открыв ближайший смеситель. Намотайте на резьбу сантехнический лён с пастой или ФУМ-ленту в 8–12 витков. Закручивайте от руки до упора, затем дотяните ключом на ½–1 оборот. Не перетягивайте — латунный корпус может треснуть, особенно у бюджетных моделей с тонкими стенками.
Положение при монтаже не имеет значения: его можно ставить вертикально, горизонтально и даже вверх ногами. Единственное ограничение — шток не должен быть направлен строго вниз, если в системе есть механические примеси: они забьют сальник.
В отличие от крана, вентиль имеет стрелку на корпусе, указывающую направление потока. Установка «против стрелки» резко увеличивает сопротивление и может привести к срыву золотника при гидроударе. Маховик должен быть доступен для вращения — не прячьте его за гипсокартоном или в узкой нише.
Гребёнка крепится к стене через штатные хомуты в горизонтальном положении, с небольшим уклоном (2–3 мм на метр) в сторону сливного крана для удаления воздуха. Подающая линия — сверху, обратная — снизу. Между гребёнкой и стеной оставляйте зазор 50–70 мм для подключения труб и обслуживания.
Каждый отвод подключайте через запорную арматуру, а не напрямую. Это позволит отключить отдельный контур для ремонта, не сливая всю систему. На входе обязательно поставьте фильтр грубой очистки — песок и окалина из труб быстро забивают расходомеры.
Изделия не требуют регулярного обслуживания, но раз в 6–12 месяцев их стоит полностью открыть и закрыть, чтобы шар не «прикипел» к уплотнениям. Вентили с сальниковой набивкой проверяйте на утечки раз в год и при необходимости подтягивайте гайку сальника на ¼ оборота. Гребёнку осматривайте визуально: если на соединениях появились следы окисления — подтяните или замените уплотнение.
Шаровой кран, вентиль и коллектор — три разных инструмента для трёх разных задач. Кран надёжно перекрывает поток, вентиль точно его регулирует, а гребёнка грамотно распределяет среду по контурам. Попытка заменить один элемент другим — например, использовать кран вместо вентиля для балансировки тёплого пола — неизбежно ведёт к проблемам: ускоренному износу, шуму в трубах и неравномерному прогреву.
При выборе арматуры ориентируйтесь на три параметра: рабочее давление, температуру среды и диаметр прохода. Не экономьте на материале корпуса — латунь CW617N или нержавеющая сталь окупятся десятилетиями безаварийной работы. И помните, что даже самая качественная арматура не спасёт от гидроудара, если в системе нет редуктора давления и обратного клапана.
Шаровой кран рассчитан на два положения — полностью открыт или полностью закрыт. Вентиль позволяет плавно регулировать расход, поворачивая шток на несколько оборотов. Ставить кран вместо вентиля для регулировки нельзя: в полуоткрытом положении поток разрушает уплотнения шара, и он быстро выходит из строя. Обратная замена допустима, но неэффективна — вентиль в режиме «открыт-закрыт» создаёт лишнее гидравлическое сопротивление.
Для ввода от стояка в квартиру обычно достаточно DN 20 (¾") или DN 25 (1"). На разводку к отдельным точкам водоразбора — DN 15 (½"). Главное правило: диаметр арматуры должен совпадать с диаметром трубы, к которой она подключается. Сужение прохода приводит к потере давления, шуму и повышенной нагрузке на насосное оборудование.
Нет, это запрещено нормами безопасности. Газовая арматура отличается от водопроводной усиленными уплотнениями, классом герметичности A и специальной жёлтой маркировкой рукоятки. Водопроводная модель не проходила испытания на герметичность по газу и может пропускать взрывоопасную смесь. Используйте только сертифицированные изделия с соответствующей маркировкой на корпусе.
Шаровые модели практически не требуют обслуживания — достаточно раз в полгода полностью открыть и закрыть их, чтобы предотвратить прикипание шара к уплотнениям. Вентили с сальниковой набивкой проверяйте раз в год: если вокруг штока появилась влага, подтяните сальниковую гайку на ¼ оборота. Полная замена сальника обычно требуется через 8–12 лет эксплуатации.
Коллекторная разводка удобнее в эксплуатации: каждый прибор подключается отдельной веткой, и вы можете отключить стиральную машину, не перекрывая воду на кухне. Давление на всех точках водоразбора стабильное, потому что ветки не влияют друг на друга. Минус — стоимость: труб уходит в 1,5–2 раза больше, плюс сама гребёнка. Тройниковая схема дешевле и проще, но при одновременном открытии нескольких кранов давление на дальних точках заметно падает.
Утечка из-под штока обычно означает износ сальникового уплотнения. В разборных моделях можно подтянуть прижимную гайку штока на ¼–½ оборота — это временно решит проблему. Если подтяжка не помогает или модель цельносварная, арматуру нужно заменить. Эксплуатировать подтекающее изделие опасно: со временем утечка усиливается и может привести к затоплению.
