Труба водогазопроводная — это стальной прокат с продольным сварным швом, который выпускают по ГОСТ 3262-75 специально для систем водоснабжения, газоснабжения и отопления. Её производят методом печной сварки из углеродистой стали, а каждую партию в обязательном порядке проверяют на герметичность гидроиспытаниями. Именно этот контроль отличает ВГП от обычных электросварных труб, где шов не проходит столь жёсткую проверку....
Труба водогазопроводная — это стальной прокат с продольным сварным швом, который выпускают по ГОСТ 3262-75 специально для систем водоснабжения, газоснабжения и отопления. Её производят методом печной сварки из углеродистой стали, а каждую партию в обязательном порядке проверяют на герметичность гидроиспытаниями. Именно этот контроль отличает ВГП от обычных электросварных труб, где шов не проходит столь жёсткую проверку.
В этом материале мы разберём, какие виды ВГП труб существуют и чем они отличаются по толщине стенки и типу покрытия. Вы узнаете, как читать маркировку, на какие параметры смотреть при подборе под конкретную задачу и какие ошибки чаще всего допускают при монтаже.
Водогазопроводные трубы относятся к категории стального трубного проката с одним продольным швом. Ключевая особенность — ужесточённые требования к качеству сварного соединения, ведь эти изделия работают под давлением воды или газа. Стандарт регламентирует не только геометрию, но и обязательную проверку каждой трубы гидравлическим давлением.
Заготовку для ВГП трубы — стальную полосу (штрипс) — нагревают до температуры сварки и формируют в цилиндр на прошивном стане. Кромки соединяют методом печной сварки под давлением, без присадочных материалов. Полученный шов зачищают, а готовое изделие калибруют до точного наружного диаметра. На последнем этапе каждую трубу испытывают водой под давлением, которое превышает рабочее в полтора-два раза.
Именно этот финальный контроль и отличает ВГП от обычной электросварной трубы. Электросварные изделия проверяют выборочно или ультразвуком, тогда как водогазопроводные проходят гидроиспытания поголовно. Это даёт уверенность в том, что шов герметичен по всей длине.
Основная сфера использования — внутренние и наружные сети холодного и горячего водоснабжения. ВГП трубы прокладывают в жилых домах, промышленных зданиях и на коммунальных объектах. Второй по значимости сегмент — бытовые и промышленные газопроводы низкого и среднего давления.
Третий крупный сегмент — системы отопления. Здесь ВГП трубы используют для стояков, разводки и подводок к радиаторам. Сталь хорошо выдерживает высокие температуры теплоносителя и не деформируется при тепловом расширении, что делает её надёжным выбором для отопительных контуров.
Чтобы правильно подобрать прокат, нужно понимать систему обозначений и ключевые числовые параметры. Все размеры и допуски регламентированы ГОСТ 3262-75, который действует уже несколько десятилетий и остаётся основным документом для этого вида продукции.
Главный размерный параметр ВГП трубы — условный проход (Ду), который обозначает приблизительный внутренний диаметр в миллиметрах. Например, Ду 25 означает, что внутренний просвет трубы составляет около 25 мм. При этом наружный диаметр для Ду 25 равен 33,5 мм, а разница между ними определяется толщиной стенки.
Важно помнить, что Ду — это не точный внутренний диаметр, а номинальная величина для подбора совместимой арматуры и фитингов. Реальный внутренний просвет зависит от категории трубы по толщине стенки: у лёгкой он будет чуть больше, у усиленной — чуть меньше.
В таблице ниже приведены основные типоразмеры с указанием наружного диаметра, толщины стенки для каждой категории и массы одного погонного метра.
| Ду, мм | Наружный диаметр, мм | Стенка лёгкая, мм | Стенка обыкновенная, мм | Стенка усиленная, мм | Масса 1 м (обыкн.), кг |
|---|---|---|---|---|---|
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,28 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,66 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,39 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 3,09 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,84 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,88 |
ВГП трубы обыкновенной и усиленной категории рассчитаны на рабочее давление до 25 атм (2,5 МПа). Лёгкие трубы выдерживают до 16 атм. Гидроиспытания на заводе проводят при давлении, превышающем рабочее минимум в полтора раза, что создаёт запас прочности.
Для газопроводов требования ещё строже: трубы проходят дополнительную проверку на герметичность шва. Это критически важно, поскольку утечка газа несёт прямую угрозу безопасности. Поэтому для газовых сетей используют только обыкновенную или усиленную категорию.
Маркировка ВГП трубы содержит информацию о типе, размере и стандарте. Например, обозначение «Труба 25×3,2 ГОСТ 3262-75» расшифровывается так: Ду 25, толщина стенки 3,2 мм (категория «обыкновенная»), изготовлена по указанному стандарту. Если труба оцинкованная, в маркировку добавляют букву «Ц».
Наличие резьбы обозначают буквой «Р», а длинную резьбу — «ДР». Трубы без резьбы в маркировке никак дополнительно не отмечаются. Зная эти обозначения, вы сможете быстро определить нужные параметры даже без паспорта изделия.
Водогазопроводные трубы делят на категории по трём основным признакам: толщина стенки, наличие защитного покрытия и тип торца. Каждый параметр влияет на область применения, массу и стоимость изделия.
По ГОСТ 3262-75 выделяют лёгкие, обыкновенные и усиленные трубы. Разница между ними — в толщине стенки при одинаковом наружном диаметре. Лёгкие трубы имеют самую тонкую стенку и наименьшую массу, усиленные — самую толстую.
Обыкновенные трубы — наиболее востребованная категория. Они обеспечивают оптимальный баланс между прочностью и весом, подходят для большинства задач в водоснабжении и отоплении. Усиленные выбирают для газопроводов и участков с повышенным давлением.

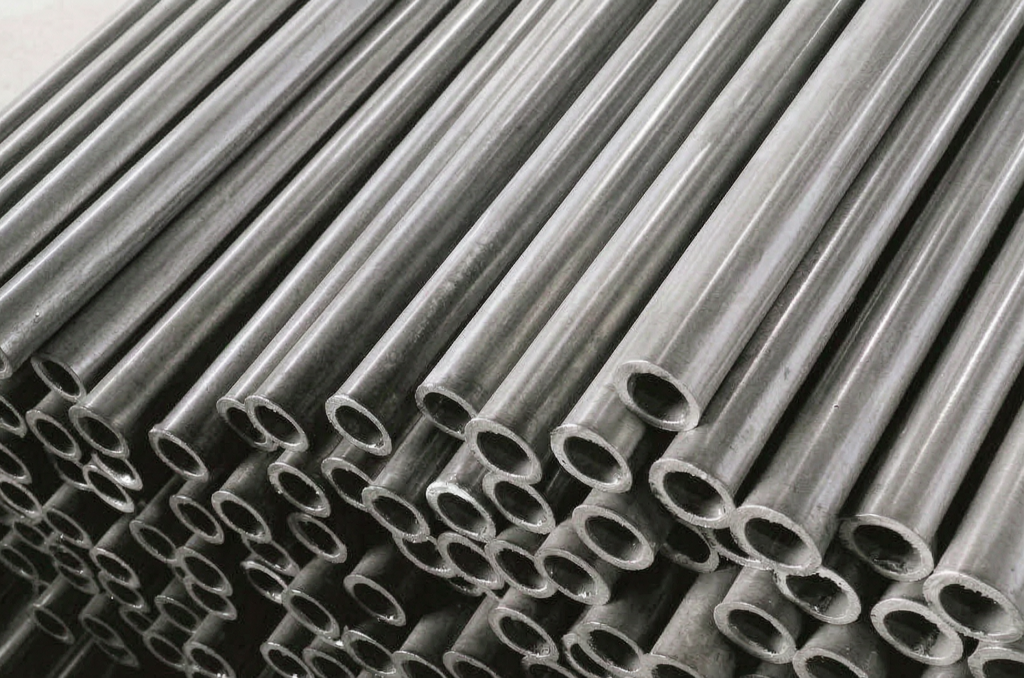

Чёрные ВГП трубы поставляются без защитного покрытия. Они дешевле и легче, но подвержены коррозии при контакте с водой и кислородом. Оцинкованные трубы проходят горячее цинкование: слой цинка толщиной не менее 30 мкм защищает сталь от ржавчины и продлевает срок службы в 2–3 раза.
Оцинковка добавляет примерно 3–5 % к массе трубы. При этом резьбу на оцинкованных изделиях нарезают после нанесения покрытия, что обнажает сталь на витках. Эти участки требуют дополнительной защиты при монтаже.
В следующей таблице наглядно показано, чем отличаются чёрные и оцинкованные ВГП трубы по ключевым параметрам.
| Параметр | Чёрная (без покрытия) | Оцинкованная |
|---|---|---|
| Коррозионная стойкость | Низкая, требует покраски или изоляции | Высокая, защита на 20–30 лет |
| Масса | Базовая по ГОСТ | На 3–5 % тяжелее |
| Срок службы в водопроводе | 10–15 лет | 25–40 лет |
| Применение | Отопление, газ, временные линии | ХВС, ГВС, ответственные участки |
| Сварка | Без ограничений | Не рекомендуется: цинк выгорает |
Для сравнения с другим популярным типом трубного проката приведём сопоставление ВГП и электросварных труб. Это поможет понять, почему для ответственных коммуникаций выбирают именно водогазопроводные.
| Критерий | ВГП (ГОСТ 3262-75) | Электросварная (ГОСТ 10704) |
|---|---|---|
| Способ сварки шва | Печная сварка давлением | Электродуговая сварка |
| Гидроиспытания | Каждая труба обязательно | Выборочно или ультразвуком |
| Типоразмеры | Ду 6 – Ду 150 | От 10 до 530 мм и более |
| Основное назначение | Вода, газ, отопление | Конструкции, магистрали, нефтепроводы |
| Наличие резьбы | Предусмотрена стандартом | Не предусмотрена |
Подбор водогазопроводной трубы начинается с определения среды, которая будет по ней транспортироваться, и условий эксплуатации. Для каждой задачи есть свои приоритетные параметры, на которые стоит опираться.
Для водопровода оптимальный выбор — оцинкованная труба обыкновенной категории. Цинковое покрытие защищает внутреннюю поверхность от коррозии и предотвращает появление ржавой воды. Для холодного водоснабжения достаточно Ду 15–25, для стояков и магистральных подводок — Ду 32–50.
Если бюджет ограничен и система будет скрытой (в штробах или за обшивкой), допустимо использовать чёрные трубы с обязательной антикоррозионной обработкой. Однако срок службы такой системы будет заметно короче. Для горячего водоснабжения оцинковка особенно важна, поскольку горячая вода ускоряет коррозию.
Газопроводы предъявляют максимальные требования к герметичности. Здесь используют только обыкновенные или усиленные ВГП трубы, прошедшие полный цикл гидроиспытаний. Оцинкованные трубы для газа не применяют: цинк может вступать в реакцию с некоторыми компонентами газовых смесей.
Соединения на газовых трубах выполняют преимущественно сваркой. Резьбовые стыки допускаются только в местах установки запорной арматуры и приборов, причём каждый такой стык проверяют на герметичность мыльным раствором или течеискателем.
В отопительных системах ВГП трубы работают при температуре до +95 °C в штатном режиме и до +130 °C при аварийных скачках. Для этих условий хорошо подходят чёрные трубы обыкновенной категории: в замкнутом контуре отопления содержание кислорода в воде минимально, и коррозия развивается медленно.
Для стояков и магистралей выбирают Ду 25–50, для подводок к радиаторам — Ду 15–20. Усиленные трубы в отоплении, как правило, не нужны: рабочее давление в жилых системах редко превышает 6–8 атм, что значительно ниже предельных 25 атм.

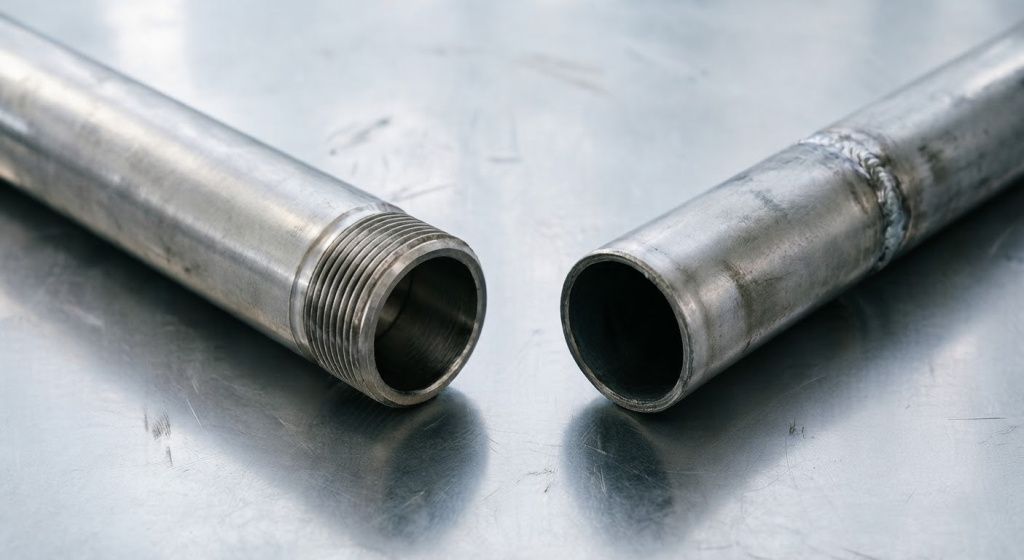

Качество монтажа напрямую определяет, сколько прослужит трубопровод. Стальные ВГП трубы соединяют двумя основными способами: на резьбе и сваркой. Каждый метод имеет свою область применения и свои подводные камни.
Резьбовые стыки используют там, где нужна возможность разборки: при подключении радиаторов, счётчиков, кранов и другой арматуры. На трубе нарезают наружную трубную резьбу, на которую накручивают муфту, контргайку и фитинг. Для герметизации применяют льняную подмотку с уплотнительной пастой или ФУМ-ленту.
При нарезке резьбы важно следить, чтобы витки были чистыми и без заусенцев. Короткая резьба должна иметь 2–3 сбеганных витка, на которые накручивается контргайка. После сборки контргайку затягивают до упора, прижимая подмотку к торцу фитинга. Это обеспечивает плотное и надёжное уплотнение.
Сварку применяют на неразъёмных участках: магистралях, стояках, переходах через стены и перекрытия. Стыки ВГП труб сваривают встык с V-образной разделкой кромок при толщине стенки более 3 мм. Для тонкостенных лёгких труб допустима сварка без разделки.
Особое внимание уделяют корневым швам: именно они формируют внутреннюю поверхность стыка. Непровар или наплыв внутри трубы создаёт турбулентность потока и становится очагом коррозии. После сварки шов зачищают и при необходимости проверяют на герметичность.
Одна из самых частых ошибок — сварка оцинкованных труб. При нагреве цинк выгорает, образуя токсичный дым, а зона шва остаётся без защиты и быстро ржавеет. Если нужно соединить оцинкованные трубы, используйте резьбовые фитинги или специальные муфты.
Другая распространённая проблема — отсутствие уклона на горизонтальных участках водопровода. Без уклона в трубах застаивается вода, что ускоряет коррозию и зарастание. Также не стоит забывать о компенсаторах тепловых расширений на длинных прямых участках отопительных систем: хотя сталь расширяется незначительно, на участках свыше 30 м это может привести к деформации.
Водогазопроводная стальная труба остаётся одним из самых надёжных решений для систем водоснабжения, газоснабжения и отопления. Её главные козыри — прочность, термостойкость и обязательный заводской контроль герметичности шва. При правильном подборе категории и покрытия ВГП труба служит десятилетиями без серьёзных проблем.
Ключ к долгой эксплуатации — соответствие типа трубы задаче. Для водопровода берите оцинковку, для газа — чёрную обыкновенную или усиленную, для отопления — чёрную обыкновенную. Не экономьте на квалификации монтажников: грамотно выполненные резьбовые и сварные соединения определяют ресурс всей системы.
Если вы сомневаетесь в выборе типоразмера или категории, сверяйтесь с проектной документацией и требованиями ГОСТ 3262-75. Этот стандарт проверен временем и содержит все необходимые параметры для безопасного и долговечного трубопровода.
Главное отличие — в способе производства и контроле качества. ВГП трубы изготавливают методом печной сварки и обязательно испытывают гидравлическим давлением каждую единицу. Электросварные трубы производят электродуговой сваркой и проверяют выборочно. Кроме того, ВГП трубы выпускаются с резьбой и имеют более узкий диапазон типоразмеров (Ду 6–150), тогда как электросварные могут достигать 530 мм и более.
Да, водогазопроводные трубы специально предназначены в том числе для газоснабжения. Для газовых сетей применяют трубы обыкновенной или усиленной категории, прошедшие гидроиспытания. Оцинкованные трубы для газа не используют. Соединения на газопроводе выполняют преимущественно сваркой, а резьбовые стыки допускаются только в местах установки арматуры.
Срок службы зависит от типа покрытия и условий эксплуатации. Чёрные трубы в системах водоснабжения служат в среднем 10–15 лет, в замкнутых контурах отопления — до 25–30 лет. Оцинкованные трубы в водопроводе работают 25–40 лет. На газовых магистралях при отсутствии влаги чёрные трубы могут эксплуатироваться 30 лет и более.
В маркировке указывают условный проход (Ду) и толщину стенки. Например, «25×3,2» означает Ду 25 (наружный диаметр 33,5 мм) и стенку 3,2 мм, что соответствует категории «обыкновенная». Буква «Ц» указывает на оцинковку, «Р» — на наличие резьбы. Зная эти обозначения, можно точно определить все параметры трубы.
Ду — это условный проход, номинальная величина, которая приблизительно соответствует внутреннему диаметру трубы в миллиметрах. Ду используется для подбора совместимой арматуры и фитингов. Реальный внутренний диаметр немного отличается от Ду и зависит от толщины стенки: у лёгкой трубы просвет больше, у усиленной — меньше при одном и том же Ду.
Гнуть ВГП трубы можно, но с ограничениями. Холодная гибка допустима для небольших углов и труб диаметром до Ду 25. Для больших диаметров и крутых изгибов необходим нагрев или трубогиб с оправкой, чтобы избежать сплющивания сечения. Оцинкованные трубы при гибке теряют покрытие в зоне деформации, и это место потребует дополнительной антикоррозионной защиты.
Трубы обыкновенной и усиленной категории рассчитаны на рабочее давление до 25 атм (2,5 МПа). Лёгкие трубы выдерживают до 16 атм. Заводские гидроиспытания проводят при давлении, превышающем рабочее в 1,5–2 раза. Для большинства бытовых систем водоснабжения и отопления, где давление не превышает 6–10 атм, этого запаса более чем достаточно.
