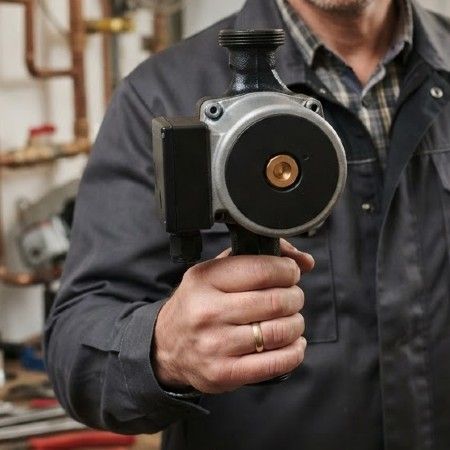

Циркуляционный насос — это гидравлическое устройство, предназначенное для принудительного перемещения теплоносителя по замкнутому контуру отопления или горячего водоснабжения. В современных инженерных системах этот агрегат обеспечивает равномерный прогрев всех радиаторов независимо от удаления от котла, существенно снижает инерционность прогрева здания и оптимизирует расход топлива. Без принудительной циркуляции ...
Циркуляционный насос — это гидравлическое устройство, предназначенное для принудительного перемещения теплоносителя по замкнутому контуру отопления или горячего водоснабжения. В современных инженерных системах этот агрегат обеспечивает равномерный прогрев всех радиаторов независимо от удаления от котла, существенно снижает инерционность прогрева здания и оптимизирует расход топлива. Без принудительной циркуляции эксплуатация водяного теплого пола и протяженных магистралей в многоэтажных частных домах практически невозможна.
В этом подробном руководстве мы подробно разберем устройство и принципы работы гидравлических гильзовых и консольных агрегатов, сравним основные модификации, изучим ключевые формулы расчета напора и расхода, а также рассмотрим технические регламенты монтажа и типичные ошибки при настройке оборудования.
Главная функция, которую выполняет насос для системы отопления, — непрерывное преодоление гидравлического сопротивления трубопроводов, фитингов, запорной арматуры и теплообменников. В системах с естественной циркуляцией движение жидкости происходит за счет разницы плотности горячей и холодной воды. Однако такая схема требует использования труб большого диаметра (от 40 мм и более) и соблюдения уклонов, при этом дальние комнаты нередко остаются холодными. Внедрение помпы решает эту проблему раз и навсегда.
Область применения циркуляционного оборудования охватывает не только классическое радиаторное отопление. Помпы активно применяются в системах водяного теплого пола, где длина одного петлевого контура может достигать 80–120 метров. Также без них не обходится обвязка бойлеров косвенного нагрева, где требуется быстрый перенос тепловой энергии от котла к змеевику водонагревателя.
Отдельной категорией выступает насос для рециркуляции ГВС. Он монтируется на замкнутую петлю горячего водоснабжения и обеспечивает постоянное движение горячей воды к смесителям. Благодаря этому жильцам не приходится сливать холодную воду в канализацию в ожидании, пока из крана пойдет кипяток, что экономит природные ресурсы и повышает уровень комфорта.
При подборе гидрооборудования крайне важно грамотно сопоставить его эксплуатационные параметры с гидравлическим сопротивлением инженерной сети. Главные расчетные показатели всегда указываются в паспорте изделия и на маркировочной табличке корпуса.
Напор циркуляционного насоса выражается в метрах водяного столба (м вод. ст.) или барах (1 бар ≈ 10 м) и показывает, какое гидравлическое сопротивление способен преодолеть агрегат. Обратите внимание: напор не имеет прямого отношения к высоте здания. Помпа не поднимает воду на верхний этаж «с нуля», поскольку система замкнута и уравновешена (столб опускающейся воды помогает поднимающемуся). Напор расходуется исключительно на гашение трения о стенки труб и преодоление местного сопротивления поворотов, тройников и термоклапанов.
Расход циркуляционного насоса измеряется в кубических метрах в час (м³/ч) или литрах в минуту (л/мин). Этот параметр определяет объем теплоносителя, перекачиваемый гидроузлом за единицу времени. Производительность напрямую связана с тепловой мощностью котла и разницей температур между подающей и обратной магистралью. Чем выше расход, тем быстрее обновляется жидкая среда в радиаторах и тем равномернее отдается тепло в помещения.
Каждый гидроагрегат имеет жестко фиксированные габариты. Монтажная длина циркуляционного насоса стандартно составляет 130 мм (для ограниченных пространств и коллекторных блоков) или 180 мм (для классической установки в котельных). Различается и диаметр подключения циркуляционного насоса: наиболее распространены резьбовые соединения на 1 дюйм (25 мм) и 1 1/4 дюйма (32 мм), обозначенные в маркировке как 25 и 32 соответственно.
Ниже представлена сводная таблица ключевых технических параметров, на которые необходимо обращать внимание перед проектированием узла обвязки.
| Параметр | Единицы измерения | Типовые значения | Влияние на работу системы |
|---|---|---|---|
| Максимальный напор | м (вод. ст.) / бар | 4 – 8 м (0,4 – 0,8 бар) | Определяет способность преодолевать сопротивление протяженных контуров и узких труб. |
| Максимальный расход | м³/ч / л/мин | 1,5 – 4,5 м³/ч | Гарантирует доставку необходимого объема тепловой энергии к радиаторам. |
| Монтажная длина | мм | 130 мм / 180 мм | Влияет на выбор установочной группы и габариты коллекторного шкафа. |
| Потребляемая мощность | Вт | 5 – 90 Вт | Определяет затраты на электроэнергию при круглосуточной эксплуатации. |
| Максимальное давление | бар / МПа | 10 бар (1,0 МПа) | Устанавливает предел безопасной работы в закрытых гидросистемах. |
По конструктивным особенностям гидрооборудование для циркуляции делится на две принципиально разные группы: с мокрым и с сухим ротором. Кроме того, современные агрегаты различаются по типу управления электродвигателем.
Конструкция с мокрым ротором предполагает постоянный контакт ротора и рабочего колеса с перекачиваемым теплоносителем. Жидкая среда выполняет две важные функции: смазывает керамические или графитовые подшипники и отводит тепло от статора. От электрической части статор отделен герметичной гильзой из нержавеющей стали. Циркуляционный насос с мокрым ротором отличается практически бесшумной работой (до 25 дБ) и длительным сроком службы без регулярного обслуживания. КПД таких устройств составляет порядка 50–55%, что полностью компенсируется их надежностью в частном домостроении.
В оборудовании с сухим ротором электродвигатель изолирован от гидравлической камеры с помощью скользящих торцевых уплотнений. Охлаждение мотора осуществляется внешним вентилятором, закрепленным на валу. Циркуляционный насос с сухим ротором обладает высокой производительностью с КПД до 70–80%. К недостаткам относятся высокий уровень шума во время работы и чувствительность к чистоте теплоносителя: мелкие абразивные частицы быстро выводят из строя уплотнительные кольца. Такие модели устанавливаются преимущественно в отдельных котельных многоквартирных домов или промышленных объектов.
В современных энергоэффективных системах все чаще применяется циркуляционный насос с частотным регулированием. Встроенный электронный блок с микропроцессором анализирует текущее давление и расход в сети. При закрытии термоголовок на радиаторах сопротивление контура возрастает, и умный энергосберегающий циркуляционный насос автоматически снижает обороты двигателя. Это уменьшает энергопотребление в 3–5 раз (до 5–9 Вт в режиме ожидания) и предотвращает возникновение гидравлических шумов в термостатических клапанах.
Для наглядного сравнения конструктивных решений изучите следующую таблицу сопоставления эксплуатационных параметров.
| Критерий сравнения | Мокрый ротор | Сухой ротор | Частотно-регулируемый |
|---|---|---|---|
| Уровень шума | Минимальный (почти бесшумный) | Высокий (требуется шумизоляция) | Чрезвычайно низкий |
| Значение КПД | 50 – 55% | 75 – 85% | До 80% (высокая экономичность) |
| Обслуживание | Не требуется на протяжении службы | Регулярная замена уплотнений | Не требуется |
| Сфера применения | Частные дома, коттеджи, квартиры | Промышленные котельные, ЦТП | Современные умные дома и частные контуры |
| Срок эксплуатации | 10 – 15 лет | 8 – 12 лет | 12 – 15 лет |
Принудительная циркуляция кардинально меняет характеристики отопительного контура. Однако перед монтажом насосного оборудования стоит взвесить все его сильные и слабые стороны.
Грамотный подбор циркуляционного насоса для частного дома основывается на точном расчете двух величин: требуемой производительности и суммарного гидравлического сопротивления системы.
Объемный расход теплоносителя рассчитывается исходя из тепловой мощности, требуемой для обогрева здания. Упрощенная формула имеет следующий вид:
Q = P / (1,163 × Δt),
где P — тепловая мощность котла или контура (кВт), Δt — разница температур между подающей и обратной линией (для радиаторов обычно принимается 20°C, для теплого пола — 5 – 10°C), а 1,163 — коэффициент объемной теплоемкости воды (кВт·ч/(м³·°C)). Например, если необходима мощность 12 кВт при дельте 20°C, то расход составит: 12 / (1,163 × 20) ≈ 0,51 м³/ч.
Для определения требуемого напора гидравлики применяют формулу расчета сопротивления трения и местных потерь. В бытовом сегменте пользуются проверенной методикой: на каждые 10 метров длины трубопровода требуется примерно 0,6 метра напора помп. Если общая длина трубы в подаче и обратке составляет 100 метров, требуемый напор гидроагрегата составит порядка 6 метров (или 0,6 бар).
Часто покупатели задаются вопросом: какой циркуляционный насос выбрать для дома 100 кв м? Для хорошо утепленного дома такой площади с радиаторным отоплением обычно достаточно котла мощностью 10–12 кВт. В этом случае идеальным выбором станет прибор с маркировкой 25-40 (где 25 — диаметр патрубков в мм, а 40 — максимальная высота подъема 4 метра). Для двухэтажного дома площадью от 150–200 кв. м потребуется модель с напором 6 метров (маркировка 25-60 или 32-60).
Ниже представлены практические рекомендации по выбору конфигурации прибора в зависимости от условий эксплуатации.
| Тип объекта / Контура | Рекомендуемая марка/напор | Тип управления | Особенности выбора |
|---|---|---|---|
| Радиаторный контур до 120 кв. м | 25-40 (напор 4 м) | 3-скоростной ступенчатый | Достаточно базовой бюджетной модели с мокрым ротором. |
| Дом 150–250 кв. м с радиаторами | 25-60 / 32-60 (напор 6 м) | Частотный или 3-скоростной | Приветствуется частотная регулировка для работы с термоголовками. |
| Водяной теплый пол (до 8 петель) | 25-60 (напор 6 м) | Частотное регулирование (CP) | Требуется режим поддержания постоянного перепада давления. |
| Контур рециркуляции ГВС | 15-15 / 20-15 (напор 1,5 м) | С таймером / термостатом | Корпус должен быть выполнен из латуни или бронзы (гигиеничность). |
Правильная установка циркуляционного насоса гарантирует его долговечную и безаварийную работу. Монтажные работы должны выполняться в строгом соответствии с требованиями завода-изготовителя и нормами СНиП.
Начинающие мастера часто спорят, куда устанавливать циркуляционный насос на подачу или обратку. Современные модели с мокрым ротором способны выдерживать температуру теплоносителя до +110°C, поэтому с технической точки зрения их можно монтировать на любой ветке. Однако классическим решением считается установка на обратной магистрали перед котлом. В этой точке температура воды ниже (около +50 – +65°C), что снижает тепловую нагрузку на резиновые уплотнители и подшипники, продлевая ресурс прибора.
Главное техническое правило монтажа: вал ротора должен располагаться строго горизонтально! Категорически запрещается устанавливать прибор так, чтобы клеммная коробка оказывалась снизу (риск затопления водой при протечке) или вал находился в вертикальном положении. При вертикальном расположении вала из гильзы не сможет полностью выйти воздух, подшипники останутся без смазки и сгорят через несколько часов работы.
В системах с комбинированной или бывшей гравитационной циркуляцией монтаж выполняется через байпас с циркуляционным насосом. Байпас представляет собой обводную линию с шаровыми кранами и обратным клапаном. При отключении электроэнергии краны на обводе перекрываются, а центральная магистраль открывается, переводя дом на самотек.
Перед входом в помпу обязательно устанавливается сетчатый фильтр грубой очистки («грязевик»). Он улавливает окалину, песчинки и ржавчину, защищая крыльчатку от заклинивания. С обеих сторон насосного узла необходимо вмонтировать отсечные шаровые краны, чтобы при необходимости сервиса не сливать теплоноситель со всей системы.
Грамотный выбор и правильная интеграция насосного узла в отопительный контур — залог комфорта, уюта и энергоэффективности вашего дома в зимний период. Подбирая расчет циркуляционного насоса, всегда ориентируйтесь на фактическое гидравлическое сопротивление трубопроводов и тепловую нагрузку зданий, избегая как занижения параметров, так и покупки слишком мощного оборудования «с запасом».
Для стандартных радиаторных сетей в небольших домах отличным решением станут классические трехскоростные агрегаты. Если же вы проектируете современную систему с водяным теплым полом и автотермостатами, отдайте предпочтение энергосберегающим моделям с частотным управлением. Соблюдайте правила монтажа (горизонтальное положение вала, установка фильтра и байпаса), и гидравлическое оборудование прослужит вам без сбоев многие годы.
Чтобы удалить воздушную пробку из роторной камеры, включите прибор на первой скорости на 5–10 минут. Затем с помощью плоской отвертки осторожно ослабьте центральный винт-заглушку на торцевой крышке электродвигателя. Подложите тряпку: из-под винта начнет выходить воздух с шипением и незначительным количеством воды. Как только пойдет сплошная струйка жидкости без пузырьков, затяните винт обратно.
Основные причины возникновения шума или гула — наличие воздуха в гидравлическом корпусе, засорение сетчатого фильтра твердыми частицами либо неподходящая скорость потока. Если регулировка скорости циркуляционного насоса переведена на 3-ю позицию при зауженном диаметре труб, возникает кавитация. Попробуйте снизить скорость переключателем или тщательно стравить воздух через торцевой винт.
Устанавливать гидропомпу непосредственно в контур теплого пола без смесительного узла нельзя. Котел подает теплоноситель с температурой +70–80 °C, а в трубах теплого пола температура не должна превышать +35–45 °C. Насос в составе смесительного узла подмешивает остывшую воду из обратки к подающей линии, поддерживая безопасный гидравлический и температурный режим.
Стандартный трехскоростной агрегат на средней 2-й скорости потребляет около 45–60 Вт. При непрерывной круглосуточной работе за месяц расходуется от 32 до 43 кВт·ч. Если же установлен частотно-регулируемый прибор, его среднее потребление составляет 10–15 Вт, что снижает месячный расход до 7–10 кВт·ч.
Ключевое отличие заключается в материалах корпуса. В отоплении вода очищена от кислорода, поэтому используется чугунный корпус. В системе ГВС циркулирует свежая питьевая вода, насыщенная кислородом, которая вызывает мгновенную коррозию чугуна. Поэтому приборы для рециркуляции горячей воды изготавливаются строго из латуни, бронзы или нержавеющей стали.
За время летнего перерыва соли жесткости из воды могут заклинить ротор и вал подшипника. Для устранения заклинивания обесточьте прибор, открутите центральный металлический винт на торце корпуса и вставьте в открывшийся паз плоскую отвертку. Проверните вал вручную по часовой стрелке на несколько оборотов до свободного вращения, после чего закрутите заглушку и запустите оборудование.
