Резьбовые фитинги — это базовые элементы для создания разъемных и неразъемных соединений в трубопроводных системах. Они обеспечивают герметичный стык труб, позволяют менять направление магистрали, разветвлять поток или регулировать давление. В этом материале мы разберем устройство деталей, их технические параметры, классификацию и секреты правильного монтажа, чтобы ваша система работала без протечек.
Резьбовые фитинги — это базовые элементы для создания разъемных и неразъемных соединений в трубопроводных системах. Они обеспечивают герметичный стык труб, позволяют менять направление магистрали, разветвлять поток или регулировать давление. В этом материале мы разберем устройство деталей, их технические параметры, классификацию и секреты правильного монтажа, чтобы ваша система работала без протечек.
Сантехнические фитинги служат универсальным инструментом для сборки сложных трубопроводных сетей. Они необходимы там, где нужно обойти препятствие, подключить бытовое оборудование или разделить поток на несколько контуров. Без этих деталей невозможно собрать ни систему водоснабжения, ни контур отопления, ни газовую магистраль.
Главная особенность таких элементов — наличие внутренней или внешней резьбы. Это позволяет создавать разъемные стыки, которые при необходимости легко разобрать для ремонта или модернизации. Арматура одинаково хорошо работает с металлическими, полимерными и металлопластиковыми трубами, обеспечивая надежную герметизацию при правильном подходе.
При выборе соединительных элементов важно учитывать условия эксплуатации. Ошибки в подборе параметров приводят к разгерметизации системы и аварийным ситуациям. Ключевые характеристики, на которые нужно опираться, — это рабочее давление, температурный диапазон и материал изготовления.
Стандартные латунные фитинги рассчитаны на рабочее давление до 16 бар (1,6 МПа) при температуре среды до +110 °C. Для систем отопления и промышленных сетей применяют усиленные версии, выдерживающие до 25 бар и кратковременный нагрев до +150 °C. При выборе всегда закладывайте запас по давлению в 20-30% от номинального, чтобы компенсировать гидроудары.
Размеры резьбовых фитингов измеряются в дюймах и миллиметрах. Самый ходовой диапазон для бытовых систем — от 1/2" (15 мм) до 2" (50 мм). Резьба может быть дюймовой (G) или метрической. Для сантехники чаще используется дюймовая трубная резьба с шагом, соответствующим стандарту ISO 228. При подборе деталей важно учитывать не только диаметр, но и длину резьбы — от этого зависит глубина закручивания и количество витков уплотнителя.
От материала зависит коррозионная стойкость и долговечность узла. В таблице ниже приведены сравнительные характеристики основных сплавов и полимеров, используемых в производстве.
| Материал | Макс. давление | Температурный диапазон | Особенности применения |
|---|---|---|---|
| Латунь (CW617N) | 16–25 бар | -50...+150 °C | Универсальный вариант для воды, газа и отопления. Устойчива к гальванической коррозии. |
| Бронза | до 25 бар | -50...+180 °C | Повышенная пластичность и стойкость к агрессивным средам. Идеальна для пара. |
| Нержавеющая сталь | до 40 бар | -60...+200 °C | Пищевая и химическая промышленность. Абсолютная стойкость к ржавчине. |
| Полимеры (PP-R, PVC) | 10–20 бар | 0...+95 °C | Только для холодного и горячего водоснабжения. Легкий монтаж, низкая цена. |
Ассортимент резьбовой арматуры обширен, и каждая деталь решает свою узкую задачу. Чтобы не запутаться при проектировании схемы, логично разделить все виды резьбовых фитингов на четыре функциональные группы.

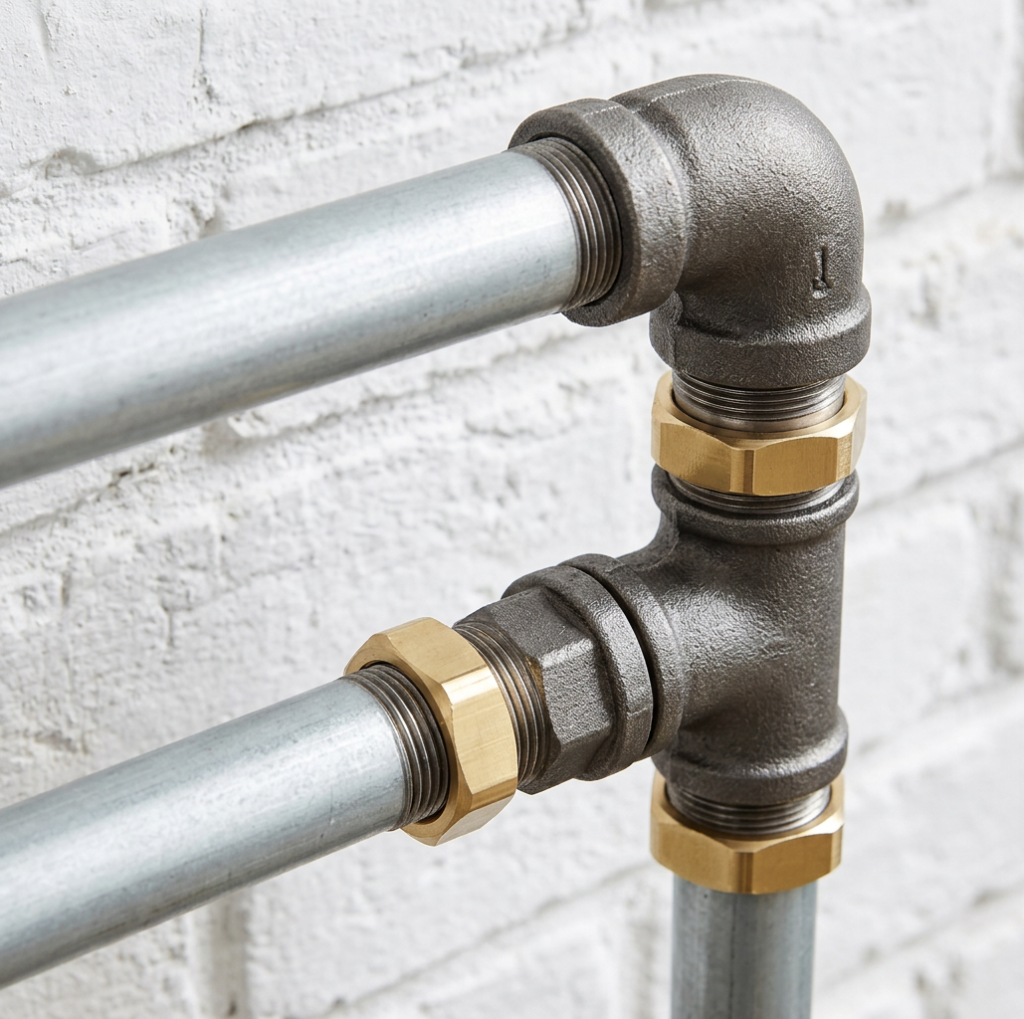

Эта группа отвечает за геометрию трубопровода. Уголок резьбовой (поворот на 90° или 45°) позволяет плавно или резко изменить трассу, избегая лишних стыков. Тройник резьбовой латунный разделяет поток на два направления или объединяет два потока в один; он бывает прямым (равные диаметры) и переходным. Крестовина сантехническая имеет четыре выхода и используется в сложных коллекторных узлах, где нужно развести четыре независимых контура из одной точки.
Для стыковки труб одинакового диаметра служит муфта соединительная — она имеет внутреннюю резьбу с обеих сторон. Если нужно соединить трубы разного диаметра, применяется футорка переходная или обычный переходник. Когда требуется нарастить трубу с внешней резьбой, используют ниппель сантехнический (деталь с двумя внешними резьбами). Для значительного выноса оборудования от стены или магистрали используют удлинитель — длинный ниппель. В сантехнике также популярен набор удлинителей для подводки, который позволяет гибко настроить расстояние до смесителя или бытовой техники.
Самый популярный разъемный элемент — американка сантехническая. Она состоит из двух частей с резьбой и накидной гайки, позволяя отсоединить прибор без вращения самой трубы. Для подключения гибких шлангов к жесткой магистрали нужен штуцер резьбовой с елочкой или бороздками. При установке смесителей на стены с неровной кладкой незаменим эксцентрик сантехнический — фитинг со смещенными центрами внутренней и внешней резьбы, который компенсирует кривизну. А контргайка служит для надежной фиксации регулировочных элементов и предотвращения их самоотвинчивания.
Безопасность системы обеспечивают специализированные устройства. Обратный клапан резьбовой пропускает среду только в одном направлении, защищая насосы от обратного тока воды. Воздухоотводчик автоматически стравливает воздушные пробки из системы отопления, предотвращая завоздушивание радиаторов. Фильтр (грязевик) задерживает окалину и песок, спасая дорогостоящие смесители и счетчики. А заглушка нужна для временной или постоянной герметизации тупиковых концов труб при опрессовке или консервации системы.
Резьбовые соединения конкурируют со сварными и прессовыми методами. У них есть свои сильные и слабые стороны, которые важно учитывать при проектировании.
Правильный подбор арматуры начинается с анализа среды и условий эксплуатации. Ошибки на этом этапе приводят к скрытым протечкам и разрушению материалов.
Выбирая фитинги для водоснабжения, для холодных контуров можно использовать стандартные латунные или полимерные детали. В системах горячего водоснабжения и отопления важно учитывать температурное расширение: здесь лучше использовать латунные фитинги с толстыми стенками. Для закрытых контуров с антифризом нельзя применять оцинкованную сталь — гликолевые присадки разрушают цинк за один сезон. В таких сетях выручает нержавеющая сталь или качественная бронза.
При проектировании отопительной системы учитывайте три фактора: тип разводки (однотрубная или двухтрубная), рабочее давление котла и наличие циркуляционного насоса. Для радиаторов обязательно используйте футорки нужного диаметра, краны Маевского для стравливания воздуха и обратные клапаны на байпасах. Если система открытая (с расширительным баком), давление ниже — достаточно стандартных латунных деталей. Для закрытых систем с давлением выше 2 бар выбирайте усиленные элементы с маркировкой PN25.
При стыковке стальных и медных труб избегайте прямого контакта во влажной среде — возникает электрохимическая коррозия. Используйте переходники из латуни или устанавливайте диэлектрические муфты. При переходе с полипропилена на металл применяйте комбинированные детали с запрессованной латунной вставкой. Это компенсирует разницу в температурном расширении материалов и сохранит герметичность.
| Тип системы | Рекомендуемый материал | Ключевые элементы | Важные нюансы |
|---|---|---|---|
| Холодное водоснабжение | Латунь, PP-R | Муфты, уголки, тройники | Допустимо использование бюджетных полимерных аналогов. |
| Горячее водоснабжение | Латунь, PPSU | Американки, краны, фильтры | Обязателен запас по температуре, использование термостойких уплотнителей. |
| Отопление (радиаторное) | Латунь, сталь | Футорки, удлинители, краны Маевского | Нужны усиленные корпуса, защита от гидроударов. |
| Газоснабжение | Сталь, латунь | Сгоны, муфты, контргайки | Только сертифицированные детали, специальный герметик (например, анаэробный). |
Даже самая дорогая деталь потечет, если нарушить технологию сборки. Монтаж резьбовых соединений требует внимания к подготовке поверхностей и правильному выбору уплотнительных материалов.
Перед намоткой уплотнителя резьбу нужно очистить от заводской смазки и металлической стружки. Для стальных и латунных деталей классическим и надежным вариантом остается сантехнический лен с пастой. Паста предотвращает гниение льна и позволяет немного юстировать соединение. Для пластиковых переходников с металлической вставкой лучше использовать ФУМ-ленту или специальные резьбовые нити — они не создают избыточного распорного давления, которое может разорвать полимер.
Главная ошибка новичков — стремление затянуть гайку «до упора» с помощью длинного рычага. Латунь — материал пластичный, и чрезмерный момент затяжки просто срывает резьбу или трескает корпус. Затягивайте фитинг плавно, без рывков. Если при тестовом запуске обнаружена течь, не пытайтесь подтянуть гайку под давлением. Перекройте воду, сбросьте давление, разберите узел, обновите уплотнитель и соберите заново. Помните: обратный ход (раскручивание) после затяжки недопустим, он нарушает структуру уплотнителя.
Резьбовые фитинги остаются незаменимым элементом любой инженерной системы. Их главная ценность заключается в универсальности и ремонтопригодности: вы всегда можете перебрать узел, заменить вышедшую из строя деталь или модернизировать трассу без глобального демонтажа. Понимание разницы между муфтой, ниппелем, футоркой и американкой позволяет грамотно проектировать схемы и избегать лишних затрат.
Долговечность соединений напрямую зависит от двух факторов: качества самих деталей и культуры монтажа. Используйте арматуру из проверенных сплавов, подбирайте уплотнители под конкретную среду и не превышайте допустимый момент затяжки. При соблюдении этих простых правил ваша система водоснабжения или отопления будет работать стабильно десятилетиями.
Муфта имеет внутреннюю резьбу с обеих сторон и служит для соединения двух труб с наружной резьбой. Ниппель, напротив, имеет наружную резьбу с обоих концов и используется для стыковки деталей с внутренней резьбой или для наращивания трубопровода. Простыми словами, муфта — это «гильза», а ниппель — это «бочонок».
Решая, какой герметик использовать для резьбовых соединений, учитывайте тип среды. Для воды и отопления оптимально использовать сантехнический лен с уплотнительной пастой или специальные полимерные нити. Они позволяют юстировать соединение. Анаэробные гели создают монолитный слой, но не позволяют разобрать узел без нагрева. ФУМ-лента хороша для пластиковых переходников, но боится вибраций.
Эксцентрик представляет собой фитинг, у которого центры внутренней и внешней резьбы смещены относительно друг друга. Он необходим для компенсации ошибок монтажа водорозеток в стене. Вращая эксцентрик, вы можете выровнять ось подключения смесителя по горизонтали и настроить расстояние между осями (стандарт — 150 мм), даже если трубы были проложены с перекосом.
Сначала обработайте резьбу специальным проникающим составом (например, WD-40 или жидким ключом) и оставьте на 15-20 минут. Если это не помогло, используйте локальный нагрев: аккуратно прогрейте узел строительным феном или газовой горелкой, чтобы разрушить окислы. При откручивании применяйте два ключа: одним удерживайте трубу, чтобы не передать крутящий момент на соседние соединения, а вторым откручивайте сам фитинг.
Максимальное давление латунных фитингов обычно составляет 16–25 бар в зависимости от толщины стенок и способа изготовления. Стандартные бытовые детали (из ковкой латуни) рассчитаны на 16 бар при температуре до +110 °C. Усиленные версии выдерживают до 25 бар и кратковременный нагрев до +150 °C.
Американка сантехническая состоит из трех частей: двух корпусов с резьбой и накидной гайки. Сначала намотайте уплотнитель (лен с пастой или нить) на резьбу обоих корпусов. Вкрутите один корпус в трубу или прибор, второй — в магистраль. Убедитесь, что прокладка между корпусами на месте и не повреждена. Затем накиньте гайку и плавно затяните ее ключом, не прилагая чрезмерных усилий. Проверьте герметичность под давлением.
Воздухоотводчик автоматически стравливает воздушные пробки, которые образуются при нагреве теплоносителя или попадают в систему при заполнении. Без него радиаторы будут прогреваться неравномерно, а циркуляционный насос может работать с перебоями. Устанавливайте автоматические воздухоотводчики в верхних точках системы, на коллекторах и после групп безопасности. Это предотвратит завоздушивание и продлит срок службы оборудования.
