Сверло по металлу — это режущий инструмент, предназначенный для формирования отверстий в стальных, чугунных, цветных и легированных заготовках. От правильного выбора оснастки зависит точность отверстия, стойкость инструмента и производительность работы. На рынке представлены десятки типов свёрл, различающихся геометрией, материалом и назначением, и разобраться в этом многообразии без базовых знаний непросто.
В этой статье...
Сверло по металлу — это режущий инструмент, предназначенный для формирования отверстий в стальных, чугунных, цветных и легированных заготовках. От правильного выбора оснастки зависит точность отверстия, стойкость инструмента и производительность работы. На рынке представлены десятки типов свёрл, различающихся геометрией, материалом и назначением, и разобраться в этом многообразии без базовых знаний непросто.
В этой статье мы разберём устройство и геометрию сверла, рассмотрим все основные виды — от классических спиральных до корончатых и центровочных, сравним материалы и покрытия, а также дадим практические рекомендации по выбору под конкретный металл и режимы сверления. Отдельный блок посвящён заточке и типичным ошибкам, которые допускают даже опытные мастера.
Сверло по металлу представляет собой ротационный режущий инструмент, который снимает стружку с поверхности заготовки, формируя цилиндрическое отверстие. В отличие от свёрл по дереву или бетону, металлическая оснастка работает в условиях высоких температур и значительных нагрузок на режущую кромку. Материал заготовки может иметь твёрдость до 60 HRC, поэтому инструмент должен сохранять прочность и геометрию при нагреве до 600 °C и выше.
Область применения охватывает машиностроение, слесарное дело, строительство, ремонт бытовой техники и автомобильный сервис. Спиральным сверлом выполняют сквозные и глухие отверстия в листовом и профильном металле, ступенчатым — рассверливают существующие проходы или формируют отверстия большого диаметра в тонколистовых заготовках. Корончатые фрезы используют при работе с толстым металлом, когда нужно отверстие диаметром от 12 мм и более.

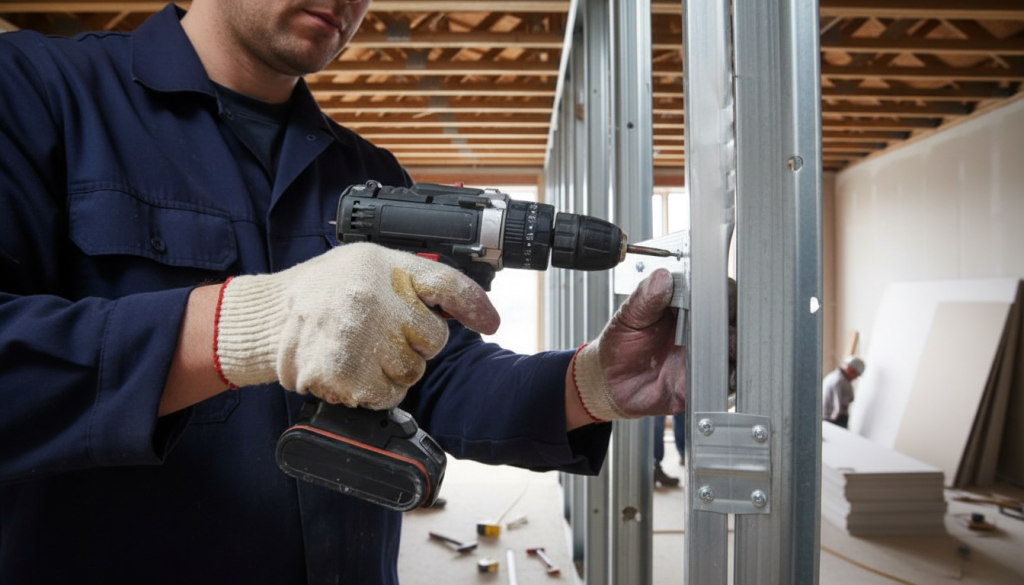

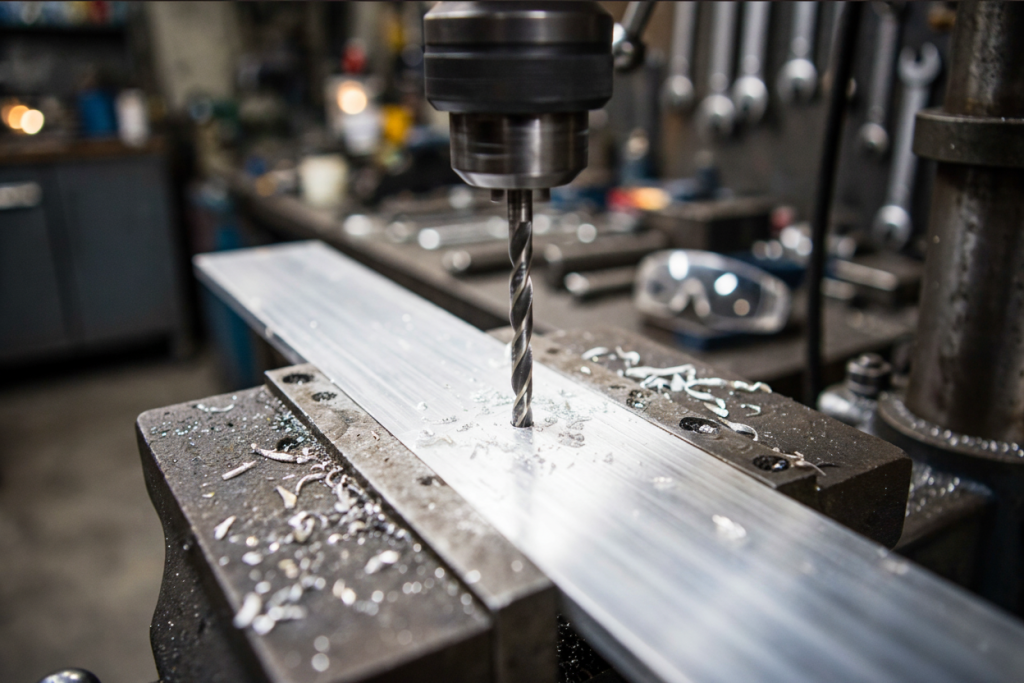

Инструмент работает в паре с дрелью, сверлильным станком или магнитным сверлильным аппаратом. Выбор конкретного типа зависит от диаметра отверстия, толщины заготовки, марки стали и требований к точности. Неправильно подобранное сверло быстро затупится, перегреется или сломается, а отверстие получится неровным.
Чтобы осознанно выбирать оснастку, нужно понимать, как устроено сверло и какую роль играет каждый его элемент. Геометрия режущей части определяет, насколько эффективно инструмент отводит стружку, как легко входит в материал и сколько тепла выделяется при резании.
Рабочая часть состоит из двух спиральных канавок, по которым отводится стружка, и режущей кромки на торце. На пересечении задних поверхностей образуется поперечная кромка (перемычка), а от неё к наружным кромкам идут задние поверхности. Угол между задними поверхностями — это угол заточки, у стандартного сверла по стали он составляет 118°, для нержавейки и чугуна — 135°.
Спиральные канавки выполняют две функции: отводят стружку из зоны резания и подводят смазочно-охлаждающую жидкость к режущей кромке. Угол спирали влияет на характер отвода стружки: нормальная спираль (25–30°) подходит для большинства сталей, крутая спираль (35–45°) — для алюминия и мягких металлов, пологая (10–20°) — для нержавеющих сталей и чугуна.
Хвостовик — это часть, которой сверло закрепляется в патроне. Цилиндрический хвостовик — самый распространённый вариант, он зажимается в трёхкулачковом патроне дрели или станка. Конус Морзе используется на сверлильных станках: конусная посадка обеспечивает точное центрирование и передачу высокого крутящего момента без проскальзывания. Шестигранный хвостовик (HEX) удобен для аккумуляторного инструмента — он не проворачивается в патроне даже при высоких нагрузках.
Размер хвостовика не всегда совпадает с диаметром рабочей части. Например, сверло диаметром 10 мм может иметь хвостовик 10 мм (полноценный) или уменьшенный — 8 мм, если оно предназначено для патрона с ограниченным диапазоном зажима.
Классификация свёрл по металлу строится по нескольким признакам: геометрии рабочей части, назначению и конструкции. Рассмотрим основные типы, которые встречаются в мастерской и на производстве.

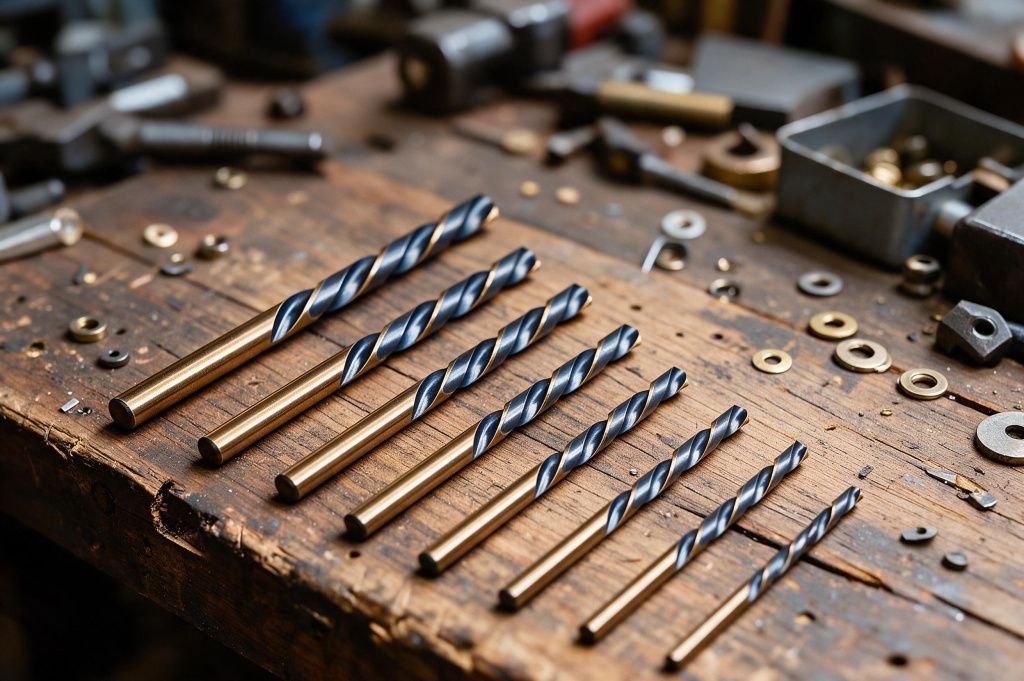

Это самый массовый тип, который составляет до 80 % всего ассортимента. Спиральное сверло по металлу имеет два винтовых зуба и две канавки для отвода стружки. Диапазон диаметров — от 0,2 мм до 80 мм, длина — от коротких (2–3 диаметра) до удлинённых (15–20 диаметров). Стандартные длины регламентированы ГОСТ и DIN: короткая, нормальная и длинная серия.
Спиральные свёрла универсальны: ими сверлят низкоуглеродистую сталь, нержавейку, чугун, цветные металлы. Разница заключается только в материале инструмента, угле заточки и режиме резания. Для глубоких отверстий выпускают свёрла с внутренним подводом СОЖ, что значительно продлевает стойкость.
Ступенчатое сверло по металлу имеет несколько концентрических режущих ступеней разного диаметра. Одним инструментом можно получить отверстия от 4 мм до 30–40 мм без замены оснастки. Такие свёрла незаменимы при работе с тонколистовым металлом толщиной до 3–4 мм: они не рвут кромку и дают чистое отверстие без заусенцев.
Ступенчатые свёрла изготавливают из быстрорежущей стали с титановым или карбонитридным покрытием. Рабочая длина обычно не превышает 8–10 мм, поэтому для толстых заготовок они не подходят. Их основная сфера — электромонтаж, вентиляция, кузовной ремонт.
Корончатое сверло по металлу вырезает не сплошной материал, а только кольцевой паз, оставляя внутри керн. Это даёт кратный выигрыш по скорости и энергозатратам: вместо того чтобы перемалывать весь объём металла в стружку, инструмент снимает только тонкое кольцо. Коронки эффективны при диаметрах от 12 мм до 200 мм и глубине до 110 мм.
Корончатые фрезы используют преимущественно на магнитных сверлильных станках при монтаже металлоконструкций. Они бывают из быстрорежущей стали (HSS), твердосплавные и с напайками из карбида вольфрама. Твердосплавные коронки работают по закалённой стали и чугуну, HSS — по конструкционным сталям.
Центровочное сверло формирует технологический центр на торце заготовки — отверстие с конической или защитной фаской. Это необходимо для установки детали между центрами токарного станка. Центровочные свёрла выпускают трёх типов: А (простой конус 60°), B (конус с защитным конусом) и R (скруглённый профиль для повышения усталостной прочности).
Диаметры центровочных свёрл — от 1 мм до 10 мм. Они изготавливаются из быстрорежущей стали и имеют короткий рабочий профиль. Инструмент работает на высоких оборотах с небольшой подачей, давая точный и чистый центр без биения.
Свёрла одностороннего сверления (пушечные, ружейные, шнековые) предназначены для получения глубоких отверстий с соотношением длины к диаметру до 100:1 и выше. Они работают с односторонним резанием и принудительным отводом стружки по специальной канавке. Применяются в станкостроении, авиационной и автомобильной промышленности для обработки валов, штоков, пресс-форм.
Этот тип оснастки используется преимущественно на специализированном оборудовании с высокоточной подачей и системой подачи СОЖ под давлением. В бытовых и полупрофессиональных условиях такие свёрла практически не встречаются.
Материал инструмента определяет его твёрдость, теплостойкость и область применения. Сравним основные варианты в таблице ниже.
| Материал | Марка стали | Твёрдость, HRC | Теплостойкость, °C | Применение |
|---|---|---|---|---|
| Углеродистая сталь | У10, У12 | 54–58 | до 250 | Мягкая сталь, дерево, пластик |
| Быстрорежущая сталь | HSS (Р6М5) | 62–65 | до 600 | Конструкционные стали, чугун |
| Кобальтовая HSS | HSS-Co (Р6М5К5) | 64–66 | до 650 | Нержавейка, жаропрочные сплавы |
| Твёрдый сплав | ВК8, ВК6 | 88–92 (HRA) | до 900 | Закалённая сталь, чугун, композиты |
Покрытие увеличивает стойкость инструмента в 2–5 раз по сравнению с непокрытым аналогом. Вот основные типы покрытий:
Покрытие наносится методом PVD (физическое осаждение из паровой фазы) при температуре 300–500 °C, что не снижает базовую твёрдость стали. Важно понимать: переточить покрытое сверло без потери свойств покрытия невозможно — после заточки рабочая часть остаётся без защитного слоя.
Выбор сверла по металлу сводится к трём параметрам: материал обрабатываемой заготовки, диаметр и глубина отверстия и тип оборудования. Разберём каждый аспект подробно.
Для низкоуглеродистой стали (Ст3, 09Г2С) подойдёт обычное сверло из стали HSS (Р6М5) с углом заточки 118°. Это самый распространённый и доступный вариант. Для нержавеющей стали (AISI 304, 316) нужно кобальтовое сверло HSS-Co с углом 135° и обязательным использованием СОЖ — нержавейка склонна к наклёпу и перегреву. Для чугуна применяют свёрла с углом 118–135° и пологой спиралью, чтобы мелкая абразивная стружка не забивала канавки.
Для алюминия и его сплавов нужна крутая спираль (35–45°) и острая заточка — мягкий металл легко налипает на режущую кромку. Цветные металлы (латунь, бронза) сверлят обычным HSS-сверлом, но с подточкой переднего угла для предотвращения «врезания» в материал.
| Материал заготовки | Марка сверла | Угол заточки | Угол спирали | СОЖ |
|---|---|---|---|---|
| Низкоуглеродистая сталь | HSS (Р6М5) | 118° | 25–30° | Эмульсия |
| Нержавеющая сталь | HSS-Co (Р6М5К5) | 135° | 25–30° | Обязательно |
| Чугун | HSS / твердосплав | 118–135° | 10–20° | По желанию |
| Алюминий | HSS | 90–118° | 35–45° | Керосин или сухой |
| Латунь, бронза | HSS | 118° | 20–30° | Эмульсия |
Диаметр подбирают по чертежу или фактическому размеру нужного отверстия. Стандартный ряд диаметров спиральных свёрл — от 0,5 мм с шагом 0,1 мм (до 1 мм), затем 0,5 мм (до 3 мм), далее 0,1 мм (до 10 мм) и 0,5 мм (до 50 мм). Длину выбирают исходя из глубины отверстия: рабочая часть должна быть на 2–3 диаметра длиннее нужной глубины, чтобы канавки успевали отводить стружку.
Для отверстий глубиной более 5 диаметров используют удлинённые свёрла, а для глубины свыше 10 диаметров — свёрла одностороннего сверления или специальные длинные серии с внутренним подводом СОЖ. При сверлении на большую глубину рекомендуется применять ступенчатую подачу: каждые 2–3 диаметра глубины сверло извлекают для очистки канавок.
Для ручной дрели и шуруповёрта удобнее всего цилиндрический или шестигранный хвостовик. Для сверлильного станка с конусным шпинделем — конус Морзе. Если станок имеет быстросменный патрон, а сверло с конусом, используют переходную втулку. Магнитные сверлильные станки работают с корончатыми фрезами, имеющими Weldon-хвостовик (цилиндр с лыской).
Даже идеально подобранное сверло не даст хорошего результата, если нарушены режимы резания. Разберём ключевые моменты, которые отличают качественное сверление от брака.
Перед сверлением наметьте центр отверстия кернером — это предотвратит увод сверла при входе в материал. Для точных отверстий сначала используют центровочное сверло, а затем переходят на основной диаметр. Если отверстие должно быть перпендикулярно поверхности, закрепите заготовку в тисках или на столе станка — свободное удержание детали рукой неизбежно даёт перекос.
Поверхность заготовки в зоне сверления должна быть чистой: удалите окалину, краску и ржавчину. Неровная поверхность увеличивает нагрузку на одну сторону режущей кромки и приводит к поломке.
Скорость резания — ключевой параметр. Для конструкционной стали оптимальная скорость — 25–30 м/мин, для нержавейки — 10–15 м/мин, для алюминия — 80–120 м/мин. Частоту вращения рассчитывают по формуле: n = (1000 × V) / (π × d), где V — скорость резания, d — диаметр сверла. Например, для сверла 10 мм по стали: n ≈ 800–950 об/мин.
Подача должна быть равномерной и достаточной: слабая подача приводит к трению вместо резания и перегреву, чрезмерная — к поломке сверла. Смазочно-охлаждающая жидкость обязательна при работе с нержавейкой, легированными сталями и титаном. Для чёрной стали достаточно эмульсии, для алюминия подойдёт керосин или специальная смазка. При сверлении чугуна можно работать всухую — графит в структуре чугуна работает как смазка.
Заточка — обязательная процедура для восстановления работоспособности инструмента. Спиральное сверло затачивают по задним поверхностям, формируя правильный угол 118° или 135°. Для заточки используют точильный станок с абразивным кругом зернистостью 46–60 или специализированный заточной станок для свёрл.
При ручной заточке важно соблюдать два условия: равномерность снятия металла с обеих задних поверхностей и симметричность режущих кромок относительно оси. Перекос даже на 0,1 мм приводит к биению и увеличению диаметра отверстия. Для контроля используют шаблон-угломер или специальный кондуктор.
После заточки проверяют результат: сверло должно давать ровную стружку с обеих сторон, а вход в материал — быть без увода в сторону. Если сверло «ведёт» — заточка асимметрична и требует корректировки. При наличии покрытия переточка снимает защитный слой, поэтому для ответственных работ лучше заменить инструмент на новый.
Сверло по металлу — это высокотехнологичный инструмент, в котором каждая деталь — от угла заточки до типа покрытия — влияет на результат. Правильный выбор начинается с определения марки обрабатываемого металла: для обычной стали достаточно HSS, для нержавейки нужен HSS-Co, для закалённых сталей — твердосплавные свёрла. Геометрия (угол заточки, спираль) подбирается под конкретный материал и глубину отверстия.
Не менее важны режимы работы: скорость вращения, подача и охлаждение. Нарушение этих параметров убивает даже самое дорогое кобальтовое сверло за считанные секунды. И наоборот — грамотная настройка позволяет обычному HSS-сверлу отработать сотни отверстий без потери качества.
Если вы работаете с металлом регулярно, держите в арсенале свёрла минимум двух типоразмеров по материалу (HSS для чёрной стали и HSS-Co для нержавейки), не забывайте про СОЖ и вовремя перетачивайте инструмент. Это три правила, которые покрывают 90 % бытовых и полупрофессиональных задач.
Для нержавейки оптимально кобальтовое сверло из стали HSS-Co (Р6М5К5) с углом заточки 135°. Обязательно используйте смазочно-охлаждающую жидкость — без неё инструмент перегревается за 10–15 секунд. Скорость резания должна быть низкой: 10–15 м/мин. Покрытие TiAlN дополнительно повышает стойкость при работе с нержавеющими сплавами.
Кобальтовое сверло (HSS-Co) содержит 5–8 % кобальта, что повышает теплостойкость до 650 °C против 600 °C у обычного HSS. Это позволяет работать на более высоких режимах и обрабатывать нержавеющую сталь, жаропрочные сплавы и титан. Визуально кобальтовые свёрла имеют более тёмный, бронзовый оттенок. Стоят они в 2–3 раза дороже, но и служат при сложных материалах значительно дольше.
Нет, это неэффективно и опасно. Сверло по бетону имеет твердосплавную напайку и работает ударно-вращательным движением. При попытке сверлить металл такая оснастка быстро перегревается, напайка отваливается, а отверстие не формируется. Для металла нужно использовать сверло с режущими кромками из быстрорежущей стали, работающее чисто вращательным движением.
Для низкоуглеродистой стали — 118°, для нержавеющей стали и чугуна — 135°, для алюминия и мягких цветных металлов — 90–118°. Чем твёрже и вязче материал, тем больше угол заточки: это увеличивает прочность режущей кромки за счёт снижения её остроты. Универсальный вариант 118° подходит для большинства задач, но для нержавейки лучше заточить 135°.
Зависит от материала заготовки, диаметра сверла и режимов работы. Для мягкой стали качественное HSS-сверло диаметром 10 мм выдерживает 50–100 отверстий до заметного затупления. Для нержавейки этот показатель снижается до 10–20 отверстий. Кобальтовые и покрытые свёрла работают в 3–5 раз дольше. При появлении синевы на стружке или увеличении усилия подачи — пора точить.
Ступенчатое сверло — это конический инструмент с несколькими режущими ступенями разного диаметра. Оно позволяет получить отверстие нужного диаметра без замены оснастки, просто заглубляя сверло до соответствующей ступени. Применяется для тонколистового металла (до 3–4 мм) — в вентиляции, электрике, кузовных работах. Для толстых заготовок не подходит из-за ограниченной рабочей длины.
Чугун содержит графит, который работает как внутренняя смазка, поэтому сверление можно вести всухую. Однако при интенсивной работе и глубоких отверстиях рекомендуется периодическое охлаждение воздухом или эмульсией — это продлевает стойкость инструмента и уменьшает пылеобразование. Важно: чугунная стружка мелкая и абразивная, поэтому канавки сверла нужно регулярно очищать.
