Встраиваемые розетки представляют собой классические электроустановочные изделия скрытой установки, рабочая часть которых полностью погружается в специальную нишу внутри стены. Главное отличие таких устройств от накладных аналогов заключается в том, что все токоведущие жилы, подрозетник и внутренний механизм скрыты в толще строительной конструкции, а снаружи остается только эстетичная лицевая панель...
Встраиваемые розетки представляют собой классические электроустановочные изделия скрытой установки, рабочая часть которых полностью погружается в специальную нишу внутри стены. Главное отличие таких устройств от накладных аналогов заключается в том, что все токоведущие жилы, подрозетник и внутренний механизм скрыты в толще строительной конструкции, а снаружи остается только эстетичная лицевая панель и декоративная рамка. Подобная конструкция обеспечивает высокий уровень электробезопасности, защищает внутренние контакты от случайных повреждений и гармонично вписывается в современный интерьер.
В данном материале детально разобраны физико-механические и электрические параметры розеток скрытого монтажа, их конструктивные модификации и материальное исполнение. Вы узнаете, чем различаются механизмы с винтовыми и пружинными клеммами, как правильно подобрать уровень влагозащиты для кухни или ванной комнаты, а также как избежать критических ошибок при проведении электромонтажных работ в бетоне, кирпиче и гипсокартоне.
Безопасная эксплуатация бытовой техники напрямую зависит от качества контактных групп и надежности зажима проводников. Использование современных стандартов электромонтажа позволяет предотвратить перегрев контактных узлов, искрение и преждевременный выход из строя домашней электросети.
Основное назначение встраиваемой розетки заключается в безопасном подключении переносных и стационарных электроприборов к однофазной или трехфазной сети переменного тока. Конструкция скрытого монтажа предполагает, что силовые кабели прокладываются внутри штроб или за фальшстенами, а само изделие монтируется в заранее подготовленный монтажный подрозетник. Это исключает выступание массивного корпуса над поверхностью, снижает риск механического зацепления шнуром питания и улучшает эргономику жилого пространства.
С технической точки зрения штепсельная розетка скрытой проводки состоит из трех ключевых узлов: несущего суппорта с внутренним механизмом, клеммного блока с токоведущими лепестками и внешнего декоративного обрамления. Каждый из этих элементов выполняет строгую функцию, обеспечивая электрическую прочность, термическую стойкость и механическую фиксацию конструкции в стене.
Основой любой встраиваемой розетки служит металлическая или полимерная рамка-суппорт, на которой закреплен диэлектрический корпус механизма. Корпус изготавливается из негорючего термопласта или специальной технической керамики, обладающей высокой износостойкостью и отличными изоляционными свойствами. Суппорт оснащается специальными отверстиями для точного винтового крепления к монтажной коробке, а также монтажными лапками с распорными винтами для фиксации в старых бетонных нишах.
Внутри изолятора расположены фазный, нулевой и заземляющий контакты. Токоведущие пластины изготавливаются из сплавов меди, латуни с высоким содержанием меди или фосфористой бронзы, что гарантирует сохранение упругости подпружиненных контактов даже после нескольких тысяч циклов включения и отключения штепсельной вилки. Качественный контакт предотвращает возникающее переходное сопротивление, нагрев контактов и искрение при нагрузке.
Фиксация подводящих электрических жил осуществляется с помощью контактных зажимов, которые размещаются с задней или боковой стороны диэлектрического блока. Конструктивное исполнение клемм определяет скорость и надежность сборки, а также периодичность последующего технического обслуживания электроустановки.
В современных встраиваемых розетках применяются два принципиально разных типа фиксации проводов: винтовые зажимы и безвинтовые пружинные клеммы push-in. В винтовых механизмах жила зажимается между двумя металлическими пластинами при затягивании винта. Данное решение считается классическим и универсальным, так как позволяет надежно зажимать как одножильные, так и многожильные провода с опрессованными гильзовыми наконечниками.
Пружинные (самозажимные) клеммы удерживают очищенный от изоляции провод с помощью специальной пластинчатой пружины из пружинной стали. Такой контакт автоматически компенсирует остаточную деформацию жилы со временем, что исключает необходимость регулярной подтяжки винтов. В таблице ниже приведено подробное сравнение двух типов клеммных механизмов по ключевым эксплуатационным критериям.
| Параметр сравнения | Винтовые клеммы | Пружинные клеммы (Push-in) |
|---|---|---|
| Тип подключаемых жил | Одножильные и многожильные (с НШВИ) | Преимущественно монолитные одножильные провода |
| Скорость монтажа | Средняя (требуется затяжка отверткой) | Высокая (фиксация простой вставкой) |
| Необходимость обслуживания | Требуется подтяжка каждые 1,5–2 года | Не требуют обслуживания весь срок службы |
| Устойчивость к вибрациям | Средняя (винты могут ослабевать) | Высокая (пружина постоянно поджимает жилу) |
| Риск пережатия жилы | Существует при чрезмерном усилии | Исключен (усилие задано заводской пружиной) |
При выборе оборудования для скрытого электромонтажа необходимо учитывать совокупность электрических, геометрических и климатических показателей. Несоответствие выбранной розетки суммарной мощности подключаемых бытовых приборов приводит к расплавлению пластикового корпуса, разрушению изоляции кабеля и возникновению пожароопасных ситуаций.
Главными нормативными ориентирами выступают номинальный ток 16 А, рабочее напряжение сети 220–250 В, степень защиты корпуса по стандарту IP, а также глубина и диаметр используемой монтажной коробки. Правильный расчет параметров гарантирует стабильную работу точки питания при длительных пиковых нагрузках.
Стандартная бытовая розетка 16А встраиваемая рассчитана на долгосрочную работу с активной электрической нагрузкой до 3,5 кВт при стандартном напряжении однофазной сети 230 В. Напряжение изоляции большинства механизмов составляет 250 В, а допустимая частота переменного тока находится в диапазоне 50–60 Гц. В маломощных осветительных или управляющих линиях допускается применение розеток с номиналом 10 А, способных выдерживать суммарную мощность до 2,2 кВт.
Для подключения сверхмощной техники (например, электрических варочных панелей или духовых шкафов) используют специальные силовые розетки скрытой установки с номинальным током 20 А, 25 А или 32 А. Такие устройства имеют увеличенные габариты контактов, требуют подведения кабеля сечением от 4,0 до 6,0 мм² и отдельного автоматического выключателя в щите.
Класс защиты оболочки обозначается двухзначным индексом IP (Ingress Protection). Первая цифра указывает на устойчивость к проникновению твердых частиц и пыли, вторая — на защиту от попадания влаги и водяных брызг. Выбор конкретного класса определяется назначением помещения и микроклиматическими условиями эксплуатации.
Для обычных жилых комнат, коридоров и спален применяется стандарт защиты IP20, предполагающий защиту от пальцев и предметов размером более 12,5 мм без влагозащитных барьеров. В санузлах, ванных комнатах и неотапливаемых балконах монтируется розетка встраиваемая IP44, оснащенная уплотнительными мембранами и подпружиненной защитной крышкой. Для наружной установки на фасадах или в подвалах используются герметичные модели класса IP55, IP65 или IP66.
Корпус внутреннего механизма изготавливается из высокопрочного поликарбоната или полибутилентерефталата (PBT), обладающих рабочей температурой плавления выше 200°C и самозатухающими свойствами при воздействии открытого огня. Лицевые панели и декоративные рамки выполняются из ABS-пластика, стойкого к ультрафиолетовому излучению и воздействию бытовой химии.
В премиальных сериях декоративные элементы изготавливаются из натурального закаленного стекла, анодированного алюминия, массива дерева или искусственного камня. Металлическая или стеклянная поверхностная рамка устанавливается поверх универсального суппорта, не влияя на электрические характеристики самого силового механизма.
| Степень защиты (IP) | Защита от твердых частиц | Защита от влаги и воды | Рекомендуемая зона установки |
|---|---|---|---|
| IP20 | Защита от объектов > 12,5 мм | Защита отсутствует | Гостиные, спальни, детские, офисы |
| IP21 / IP22 | Защита от объектов > 12,5 мм | Защита от вертикальных капель воды | Крытые прихожие, сухие кладовые |
| IP44 | Защита от проволоки и пыли > 1 мм | Защита от брызг воды со всех сторон | Ванные комнаты, зоны около раковин, кухни |
| IP55 / IP65 | Полная пылезащищенность корпуса | Защита от водяных струй под давлением | Террасы, неотапливаемые гаражи, фасады |
Ассортимент современных электроустановочных изделий включает десятки разновидностей, отличающихся функциональным оснащением, количеством подключаемых потребителей и наличием дополнительных защитных модулей. Грамотная классификация помогает подобрать устройство, полностью соответствующее требованиям конкретного узла энергопотребления.
Помимо стандартных однопостовых механизмов, на рынке широко представлены розетки скрытого монтажа с интегрированными слаботочными разъемами, электронными таймерами, устройствами защитного отключения (УЗО) и выталкивателями штепсельных вилок.
По конфигурации контактной группы изделия делятся на двухконтактные (без заземления, обозначение 2P) и трехконтактные (с заземлением, обозначение 2P+E). Двухконтактные розетки устаревшего типа рассчитаны на подключение приборов с двойной изоляцией корпуса, не требующих защитного заземления (например, настольные лампы или маломощные зарядные устройства).
Современная встраиваемая розетка с заземлением оснащается упругими металлическими усиками, которые вступают в контакт с заземляющими пластинами вилки раньше, чем фазный и нулевой штыри замкнут цепь. Это гарантирует немедленный уход тока утечки на контур заземления в случае пробоя изоляции внутри подключенной бытовой техники.
Для повышения безопасности эксплуатации розетки оснащаются дополнительными механическими защитными элементами. Механизм защитных шторок (child protection) представляет собой сдвижные пластины из прочного пластика, закрывающие входные отверстия гнезда. Шторки открываются только при одновременном нажатии на оба отверстия двумя штырями вилки, что предотвращает попадание посторонних предметов (гвоздей, спиц) в токоведущую зону.
Защитная крышка с подпружиненным механизмом закрывания изолирует лицевую панель от прямого попадания капель воды, пыли и жировых отложений. Модели с крышками обязательны к установке во влажных зонах санузлов, вблизи кухонных моек и в производственных помещениях.
Развитие мобильной техники привело к популярности комбинированных устройств. Современная розетка встраиваемая с USB объединяет в одном корпусе стандартный силовой разъем 220 В и импульсный преобразователь напряжения с выходом USB Type-A или USB Type-C. Это позволяет заряжать смартфоны, планшеты и носимую электронику без использования громоздких сетевых адаптеров.
Преобразователи встроенных USB-модулей обеспечивают выходной ток от 2,1 А до 3,0 А при напряжении 5 В, а продвинутые модификации поддерживают протоколы быстрой зарядки (Quick Charge, Power Delivery) с динамическим изменением напряжения до 9–12 В.
| Вид розетки | Конструктивные особенности | Основное назначение и плюсы |
|---|---|---|
| Одинарная 2P+E | Один силовой разъем с заземлением | Базовое решение для подключения любого прибора до 3,5 кВт |
| Двойная встраиваемая | Два гнезда в одном подрозетнике | Увеличение точек подключения без штробления стены |
| Со шторками | Защитные подпружиненные заслонки | Безопасность в детских комнатах и дошкольных учреждениях |
| С USB Type-A/C | Встроенный модуль питания 5V/9V/12V | Прямая зарядка гаджетов, освобождение силовой розетки |
| Встраиваемая в столешницу | Выдвижной или поворотный блок-столбик | Эргономичная организация рабочих мест и кухонных островов |
При проектировании схемы электроснабжения объекта необходимо объективно оценивать сильные и слабые стороны оборудования скрытого типа по сравнению с накладными аналогами внешнего монтажа.
Подбор электроустановочных изделий должен базироваться на комплексном анализе условий эксплуатации, типа помещения, планируемой электрической нагрузки и материала несущих стен. Использование стандартной розетки IP20 в условиях повышенной влажности или подключение мощной бытовой техники через несоответствующий клеммник приводит к сбоям в работе сети.
При выборе необходимо сопоставить рабочий ток механизма с сечением подведенного кабеля: для стандартных розеток 16 А используется медный кабель сечением 2,5 мм², защищенный автоматическим выключателем с номиналом не более 16 А.

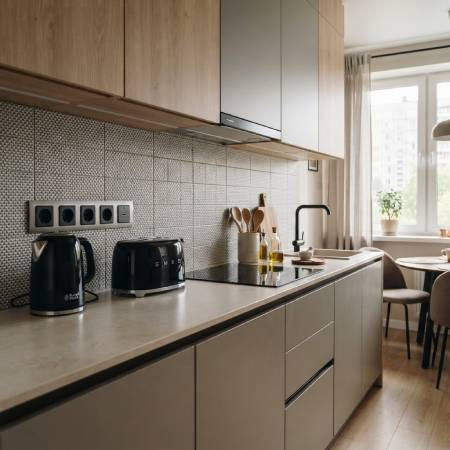

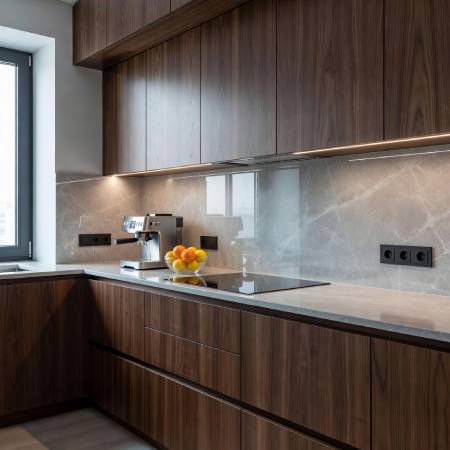

Кухня является наиболее нагруженным помещением в квартире по суммарной потребляемой мощности. В зоне кухонного фартука рекомендуется устанавливать блоки из 3–4 розеток с номиналом 16 А, защищенные от попадания капель жира и влаги. Оптимальным решением для рабочих поверхностей выступает встраиваемая розетка в столешницу выдвижного или поворотного типа, которая скрывается в блоке мебели, когда не используется.
Для подключения встроенной техники (посудомоечных машин, холодильников, духовых шкафов) розетки монтируются на высоте 10–15 см от чистового пола вне зоны прямого размещения приборов. Использование розеток со встроенными выталкивателями существенно облегчает отключение часто используемой мелкой бытовой техники (блендеров, тостеров, чайников).
В санузлах и ванных комнатах разрешена установка розеток исключительно в зоне 3 (на расстоянии не менее 60 см от края ванны или душевой кабины). Все устанавливаемые изделия должны иметь степень влагозащиты не ниже IP44 и подключаться через дифференциальный автомат или УЗО с током утечки не более 10 мА.
Влагозащищенная розетка встраиваемая в стену ванной комнаты снабжается силиконовым защитным кожухом, герметизирующим стык между механизмом и подрозетником, а также плотной подпружиненной крышкой. Недопустимо использовать обычные розетки IP20 с самодельными крышками, так как они не обеспечивают герметизации внутренних контактов от конденсата.
Способ фиксации и тип монтажной коробки напрямую зависят от материала стены. Для твердых оснований (бетон, полнотелый кирпич, керамзитобетон) применяются стандартные пластиковые подрозетники диаметром 68 мм, фиксируемые на гипсовый или алебастровый раствор. Механизм розетки крепится внутри коробки с помощью распорных лапок или винтов-саморезов.
При монтаже в полые конструкции (гипсокартон, ГВЛ, стеновые панели) требуется использовать специальные подрозетники для гипсокартона с прижимными пластиковыми или металлическими лапками. Зажимы при затягивании винтов упираются в тыльную сторону листа, надежно фиксируя стакан в отверстии и предотвращая его вываливание при извлечении тугой штепсельной вилки.
| Помещение / Зона | Минимальный класс IP | Рекомендуемый тип механизма | Дополнительные функции |
|---|---|---|---|
| Спальня, гостиная | IP20 | Стандартный 2P+E, 16A | Интегрированные USB-порты зарядки |
| Детская комната | IP20 | Механизм с защитными шторками | Защита от вскрытия посторонними предметами |
| Кухонный фартук | IP20 / IP44 | Блочная сборка 16A в рамке | Выталкиватель вилки, термостойкий пластик |
| Ванная комната | IP44 | Герметичный механизм с крышкой | Защитная силиконовая мембрана, УЗО 10mA |
| Улица, открытый балкон | IP55 / IP65 | Ударопрочный герметичный корпус | Запирающаяся на ключ защитная крышка |
Качественный монтаж скрытой розетки требует соблюдения последовательности строительно-монтажных операций и действующих норм ПУЭ (Правил устройства электроустановок). Ошибки, допущенные на этапе бурения гнезд или фиксации кабелей, приводят к ослаблению контактов, перегреву проводки и разрушению отделочного слоя стены.
Перед началом любых электромонтажных работ необходимо полностью обесточить питающую линию в вводном щите и убедиться в отсутствии напряжения с помощью двухполюсного указателя напряжения или мультиметра.
Разметка центров будущих розеток выполняется на стандартной высоте: 30 см от уровня чистового пола для жилых комнат и 100–110 см для кухонных рабочих поверхностей. При монтаже многопостовых блоков межосевое расстояние между центрами соседних отверстий должно строго составлять 71 мм, что позволяет установить единую декоративную рамку без зазоров и перекосов.
Высверливание посадочного гнезда в бетоне или кирпиче осуществляется с помощью перфоратора и алмазной коронки диаметром 68 мм или 72 мм. Из полученного отверстия удаляется сердцевина, после чего ниша очищается от пыли и грунтуется. Подрозетник вмазывается на строительный гипс (алебастр) или гипсовую штукатурку заподлицо со стеной.
Силовой кабель ВВГнг-LS сечением 3х2,5 мм² заводится в подрозетник с технологическим запасом по длине 10–15 см. Внешняя защитная оболочка кабеля удаляется, а жилы зачищаются от изоляции на длину 10–12 мм с помощью стриппера. Зачищенные концы подсоединяются к соответствующим зажимам розетки: фазный провод (коричневый/белый) — к клемме L, нулевой рабочий (синий) — к клемме N, защитный проводник (желто-зеленый) — к центральной клемме заземления PE.
После фиксации проводников механизм аккуратно задвигается в подрозетник, при этом жилы складываются «гармошкой» на дно стакана, чтобы избежать их пережатия суппортом. Суппорт выравнивается по пузырьковому уровню и фиксируется к корпусу подрозетника двумя крепежными винтами. На завершающем этапе защелкивается лицевая панель и устанавливается декоративная рамка.
При самостоятельной установке розеток скрытого типа неопытные мастера часто допускают критические ошибки, снижающие надежность электросети:
Встраиваемые розетки являются незаменимым элементом современной безопасной и эстетичной электросети. Скрытое размещение токоведущих узлов и кабельных линий защищает обитателей дома от поражения электрическим током, предотвращает случайные механические повреждения оборудования и позволяет воплощать любые дизайнерские решения без визуального шума.
При выборе подходящей модели ключевое внимание следует уделять качеству исполнения контактной группы, номинальному току 16 А, степени влагозащиты IP44 для мокрых зон и наличию защитных шторок при монтаже в детских комнатах. Использование надежных пружинных или винтовых клемм и строгое соблюдение технологии монтажа с задействованием качественных подрозетников гарантируют безаварийную службу всей системы электроснабжения на протяжении десятилетий.
Розетка с заземлением оснащена дополнительными подпружиненными металлическими контактами, подключенными к защитному проводнику PE. При включении вилки заземляющий контур замыкается первым, что обеспечивает моментальный уход опасного тока утечки на землю и срабатывание защиты в случае пробоя изоляции внутри корпуса прибора.
Стандартная глубина монтажной коробки составляет 40–45 мм, чего достаточно для установки базового механизма. Однако при монтаже розеток с USB-модулями, умных розеток или при необходимости расключения проводов внутри стакана рекомендуется выбирать углубленные подрозетники глубиной 60–65 мм.
Винтовые клеммы прижимают провод за счет затягивания винта и требуют периодической подтяжки из-за текучести металла жил. Пружинные зажимы push-in фиксируют жилу стальной пружиной, автоматически поддерживающей постоянное усилие прижима, что исключает необходимость обслуживания контакта на протяжении всего срока службы.
Да, установке во влажных помещениях подлежат розетки со степенью защиты не ниже IP44, оснащенные защитной крышкой и уплотнительной силиконовой мембраной. Изделие должно располагаться не ближе 60 см от источника воды (зоны ванной или душа) и обязательно подключаться через УЗО с током срабатывания 10 мА.
Для монтажа в гипсокартон используют специальные подрозетники с прижимными лапками. Отверстие диаметром 68 мм высверливается коронкой по дереву или ГКЛ, в него заводится кабель, после чего стакан вставляется в нишу и фиксируется затягиванием винтов, прижимающих лапки с тыльной стороны гипсокартонного листа.
Вываливание происходит из-за ослабления распорных лапок или разрушения гипса вокруг подрозетника. Необходимо обесточить линию, снять декоративную рамку, извлечь механизм и закрепить подрозетник на новый гипсовый раствор, либо зафиксировать суппорт розетки напрямую в корпус подрозетника с помощью длинных крепежных винтов-саморезов.
Для силовой розеточной группы с номинальным током 16 А и суммарной мощностью потребителей до 3,5 кВт строго требуется медный трехжильный кабель сечением 2,5 мм² (например, ВВГнг-LS 3х2,5). Использование кабеля сечением 1,5 мм² для розеток 16 А недопустимо по правилам ПУЭ.
