Комплектующие к котлам — это набор вспомогательных элементов, которые обеспечивают безопасную, экономичную и долговечную работу отопительного оборудования. Сюда входят группа безопасности, дымоходы, манометры, стабилизаторы, счётчики газа, регуляторы тяги, предтопочные листы, фиброцементные плиты и газовые подводки. Без правильной обвязки даже самый современный котёл работает неэффективно и быстро выходит из строя.
В этой статье разберём, какие комплектующие для котлов отопления обязательны для разных типов оборудования, по каким параметрам их выбирать и как избежать типичных ошибок при монтаже. Вы получите практическую карту подбора под газовые, твердотопливные и электрические модели.

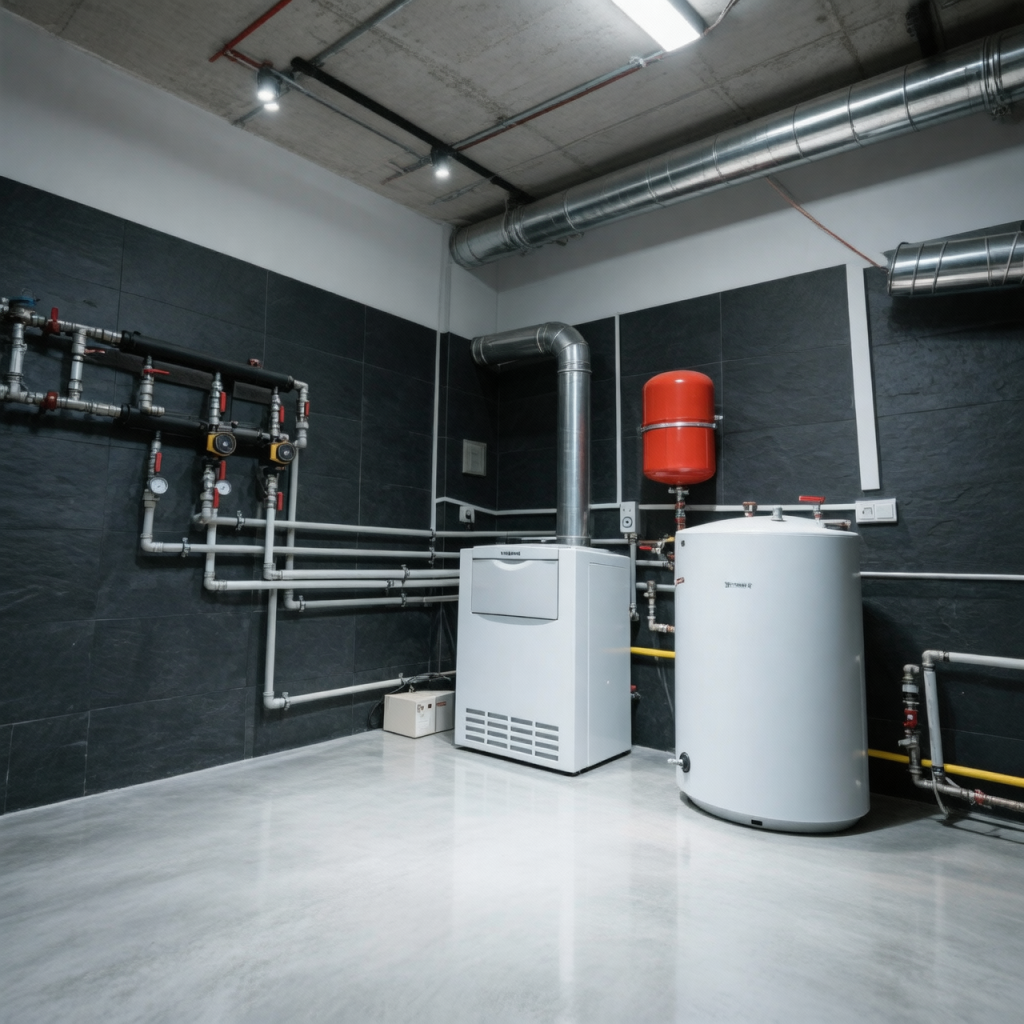

Под обвязкой котла понимают комплекс трубопроводов, арматуры и вспомогательных устройств, которые соединяют теплогенератор с системой отопления, дымоходом и источниками энергоносителя. Комплектующие делятся на три функциональные группы: обеспечивающие безопасность, повышающие эффективность и отвечающие за учёт ресурсов.
К первой группе относятся группа безопасности котла, предохранительные клапаны и автоматика. Ко второй — дымоходы, регуляторы тяги, стабилизаторы напряжения. К третьей — счётчики газа и воды. Отдельно стоят элементы защиты строительных конструкций: лист предтопочный и плита фиброцементная.
Для твердотопливных моделей набор расширяется: туда добавляют регулятор тяги котла, термостатические клапаны и теплоаккумуляторы. Для газовых — специализированные дымоходы и подводка для газа в металлической оплётке. Электрические котлы требуют качественного заземления и стабилизатора напряжения для котла.
Каждый элемент обвязки решает конкретную инженерную задачу. Разберём, какую роль играет каждая группа комплектующих в общей системе.
Главная задача — предотвратить аварийные ситуации. Предохранительный клапан котла сбрасывает избыточное давление, когда теплоноситель перегревается. Манометр для котла позволяет визуально контролировать давление в контуре. Воздухоотводчик убирает воздушные пробки, а группа безопасности в сборе объединяет все три элемента на одном корпусе.
Безопасная эксплуатация котла невозможна без защиты строительных конструкций. Лист предтопочный из стали защищает пол от искр и выпадающих углей, а фиброцементная плита под котел служит негорючим основанием под тяжёлое оборудование. Это обязательное требование пожарной безопасности для твердотопливных моделей.
Дымоход для котла отводит продукты сгорания и формирует необходимую тягу. Правильно подобранный канал обеспечивает полное сгорание топлива и КПД на уровне паспортных значений. Регулятор тяги котла механически управляет воздушной заслонкой, поддерживая заданную температуру теплоносителя без участия электроники — это особенно важно для энергонезависимых твердотопливных моделей.
Автоматика для котла следит за температурой, давлением и наличием пламени. Стабилизатор напряжения для котла защищает электронику от скачков в сети — для газовых моделей с зависимой от электричества автоматикой это критично: при отключении или просадке котёл останавливается, а скачок может вывести плату управления из строя.
Счетчик газа измеряет объём потреблённого топлива. По закону он обязателен для всех газифицированных домов — без прибора учёта расчёт идёт по нормативу, что обычно в 1,5–2 раза дороже фактического потребления. Современные модели имеют электронную коррекцию температуры и давления, что повышает точность измерений.
Разберём каждую группу комплектующих подробнее — по устройству, ключевым параметрам и области применения.

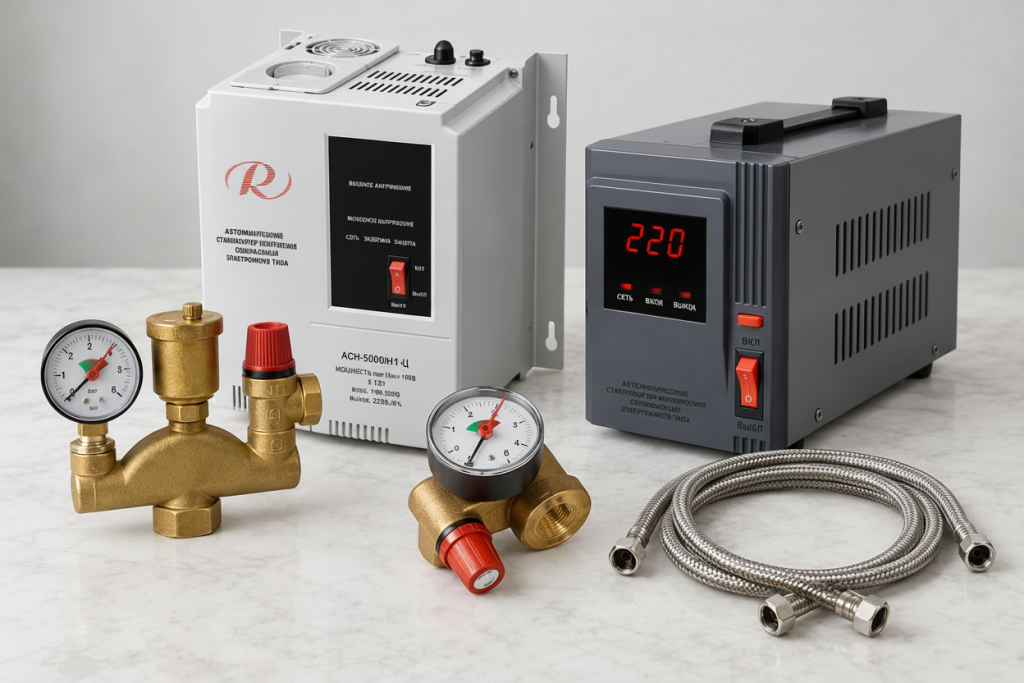

Группа безопасности котла — это готовый узел, объединяющий манометр, автоматический воздухоотводчик и предохранительный клапан на латунном или стальном корпусе. Подбирается по рабочему давлению системы — обычно это 3 бар для бытовых контуров. Клапан срабатывает при превышении порога и сбрасывает теплоноситель в канализацию через патрубок.
Манометр для котла бывает стрелочный (механический) или цифровой. Для бытовых систем достаточно класса точности 1,5–2,5 и диапазона 0–4 или 0–6 бар. Корпус должен быть заполнен глицерином — это гасит вибрации стрелки и продлевает срок службы прибора.
Дымоход для котла подбирается под тип оборудования. Для газовых и дизельных моделей используют сэндвич-дымоходы из нержавеющей стали с утеплением. Для твердотопливных — керамические или кирпичные каналы, устойчивые к высоким температурам и конденсату. Монтаж дымохода котла требует соблюдения уклонов, высоты над коньком и сечения, соответствующего мощности оборудования.
Регулятор тяги котла — механический термостат с рычагом и цепочкой, который открывает или закрывает поддувальную заслонку в зависимости от температуры теплоносителя. Работает без электричества, что делает его незаменимым для энергонезависимых систем. Диапазон регулировки обычно 30–90 °C.
Лист предтопочный изготавливается из оцинкованной или нержавеющей стали толщиной 0,5–1 мм. Стандартные размеры — 500×700 мм или 1000×1000 мм. Толщина предтопочного листа должна обеспечивать жёсткость и устойчивость к прожиганию. По нормам пожарной безопасности он укладывается перед топочной дверцей на расстоянии не менее 400 мм от края.
Плита фиброцементная — негорючий материал на основе цемента и целлюлозных волокон. Используется как основание под напольные котлы и для защиты стен. Толщина обычно 8–12 мм, плотность — 1500–1800 кг/м³. Плита не горит, не гниёт и выдерживает температуру до +150 °C без потери свойств.
Подводка для газа соединяет газовую трубу с котлом. Самый распространённый тип — подводка для газа в металлической оплетке с сильфонной конструкцией. Она гибкая, выдерживает давление до 0,6 МПа и служит до 20 лет. Резиновые шланги в оплётке из нитей для газа не применяются — они запрещены нормами.
Счетчик газа бывает мембранный, ротационный или ультразвуковой. Для частных домов чаще используют мембранные — они надёжны, точны и стоят недорого. Пропускная способность подбирается под суммарный расход всех газовых приборов в доме. Как подключить счетчик газа — только через специализированную организацию с допуском к газовым работам, самостоятельный монтаж запрещён.
Стабилизатор напряжения для котла должен быть с чистым синусом на выходе — это критично для циркуляционных насосов и плат управления. Мощность обычно 500–1500 ВА, быстродействие — не более 10–20 мс. Релейные модели дешевле, но создают ступенчатое регулирование; электронные (симисторные) работают плавно и тише.
Сравнительная таблица основных комплектующих:
| Комплектующее | Назначение | Ключевой параметр | Типовой диапазон |
|---|---|---|---|
| Группа безопасности | Защита от превышения давления | Рабочее давление, бар | 3 бар, порог срабатывания 3 бар |
| Дымоход | Отвод продуктов сгорания | Диаметр, материал | Ø110–200 мм, нержавеющая сталь |
| Лист предтопочный | Защита пола от искр | Размер, толщина металла | 500×700 мм, 0,7–1 мм |
| Манометр | Контроль давления | Диапазон, класс точности | 0–4 бар, класс 1,5–2,5 |
| Плита фиброцементная | Негорючее основание | Толщина, плотность | 8–12 мм, 1500–1800 кг/м³ |
| Подводка для газа | Подключение к газовой сети | Длина, давление | 1–5 м, до 0,6 МПа |
| Регулятор тяги | Управление заслонкой | Диапазон температур | 30–90 °C |
| Стабилизатор напряжения | Защита электроники | Мощность, быстродействие | 500–1500 ВА, 10–20 мс |
| Счетчик газа | Учёт потребления | Пропускная способность | G2,5–G6, мембранный/ротационный |
Комплектный подход к обвязке имеет как очевидные преимущества, так и недостатки, которые стоит учитывать при планировании бюджета и сроков.
Набор комплектующих зависит от типа теплогенератора. Разберём типовые конфигурации для газовых, твердотопливных и электрических моделей.
Обязательный минимум: группа безопасности котла (или отдельные манометр и клапан), дымоход для котла коаксиального или раздельного типа, стабилизатор напряжения для котла с чистым синусом, подводка для газа в металлической оплетке с сильфонной конструкцией, счетчик газа с пропускной способностью под суммарный расход.
Как выбрать группу безопасности котла для газовой модели? Смотрим на рабочее давление системы — для большинства настенных котлов это 3 бар. Клапан должен иметь сертификат соответствия и паспорт с указанием порога срабатывания. Для турбированных моделей дымоход обычно коаксиальный, для атмосферных — раздельный с естественной тягой.
Здесь набор шире. Дополнительно нужны регулятор тяги котла для управления горением, лист предтопочный и фиброцементная плита под котел для защиты конструкций, расширительный бак увеличенного объёма (так как система часто открытая), а также теплоаккумулятор для сглаживания пиков мощности.
Комплектующие для твердотопливных котлов обязательно включают механический термометр и манометр — многие модели энергонезависимы и не имеют встроенной электроники. Дымоход должен быть утеплён, чтобы избежать конденсата и зарастания сажей. Зачем нужен регулятор тяги в такой системе? Он заменяет электронику и поддерживает температуру без подключения к сети — это критично для регионов с нестабильным электроснабжением.
Набор минимальный: группа безопасности, циркуляционный насос, расширительный бак, стабилизатор напряжения для котла (здесь он особенно важен — скачки в сети выводят платы управления из строя за секунды). Дымоход не нужен, газовое оборудование и счётчик тоже. Защита пола и стен — по усмотрению, обычно достаточно негорючего основания.
Таблица подбора комплектующих под тип котла:
| Комплектующее | Газовый котёл | Твердотопливный котёл | Электрический котёл |
|---|---|---|---|
| Группа безопасности | Обязательно | Обязательно | Обязательно |
| Дымоход | Обязательно | Обязательно | Не нужен |
| Регулятор тяги | Не нужен | Обязательно | Не нужен |
| Предтопочный лист | По нормам | Обязательно | По усмотрению |
| Фиброцементная плита | Для напольных моделей | Обязательно | По усмотрению |
| Подводка для газа | Обязательно | Не нужна | Не нужна |
| Счетчик газа | Обязательно | Не нужен | Не нужен |
| Стабилизатор напряжения | Обязательно | Для моделей с электроникой | Обязательно |
| Теплоаккумулятор | По желанию | Рекомендуется | Не нужен |
Качество монтажа напрямую влияет на безопасность и срок службы оборудования. Разберём ключевые моменты и типичные ошибки.
Все газовые работы — подключение котла, подводки для газа, счетчика газа — выполняет только организация с допуском. Самостоятельный монтаж запрещён и грозит штрафами, а в случае аварии — уголовной ответственностью. После подключения обязательно проводится опрессовка и проверка герметичности мыльным раствором.
Монтаж дымохода котла требует соблюдения высоты: для атмосферных моделей — не менее 5 м от колосниковой решётки, выход над коньком — не менее 500 мм. Сечение дымохода должно быть не меньше сечения выходного патрубка котла. Все стыки герметизируются термостойким составом, а вертикальные участки фиксируются хомутами каждые 1,5–2 м.
Группа безопасности котла монтируется на подающем трубопроводе сразу после котла, до первого запорного вентиля. Между котлом и группой безопасности нельзя ставить краны — это критично для безопасности. Сбросной патрубок клапана выводится в канализацию через воздушный разрыв, чтобы исключить обратный подмес.
Какой манометр для котла отопления выбрать? Для бытовых систем — с глицериновым заполнением, диапазоном 0–4 бар и диаметром корпуса 63 или 100 мм. Устанавливается на группе безопасности или отдельно на коллекторе. Циферблат должен быть хорошо виден при обходе котельной.
Толщина предтопочного листа по нормам — не менее 0,7 мм для стального и не менее 5 мм для чугунного. Лист укладывается на негорючее основание с выступом перед топочной дверцей не менее 400 мм и по бокам — не менее 150 мм. Фиброцементная плита под котел укладывается под напольные модели слоем 8–12 мм с выступом за габариты котла на 100–150 мм со всех сторон.
Стабилизатор напряжения для котла устанавливается в сухом помещении при температуре от +5 до +40 °C. Какой стабилизатор напряжения для газового котла лучше? Электронный (симисторный) — он не создаёт помех, не щёлкает при переключении и даёт чистый синус. Релейные модели дешевле, но при частых переключениях создают шум и ступенчатое изменение напряжения.
Заземление для газовых котлов обязательно — без него автоматика может работать некорректно, а при пробое фазы на корпус возникает угроза поражения током. Сопротивление заземления — не более 10 Ом для частного дома.
Комплектующие к котлам — это не просто аксессуары, а обязательная часть инженерной системы. От их правильного подбора и монтажа зависит безопасность дома, срок службы оборудования и расходы на отопление. Экономить на группе безопасности, дымоходе и стабилизаторе напряжения нельзя — эти элементы напрямую влияют на предотвращение аварий.
Для газовых котлов критичны герметичность газовых подключений, правильный дымоход и качественный стабилизатор. Для твердотопливных — механический регулятор тяги, защита строительных конструкций и утеплённый дымоход. Для электрических — надёжный стабилизатор с чистым синусом и правильное заземление.
Монтаж газового оборудования и счётчиков всегда доверяйте специалистам с допуском. Остальные элементы — группу безопасности, дымоход, предтопочный лист — можно установить самостоятельно при наличии базовых навыков, но с обязательной проверкой проекта и соблюдением норм. Регулярное обслуживание — ежегодная чистка дымохода, проверка клапанов и калибровка автоматики — продлит срок службы системы на десятилетия.
Обязательный минимум включает группу безопасности (манометр, воздухоотводчик, предохранительный клапан), дымоход соответствующего типа, стабилизатор напряжения с чистым синусом, сильфонную подводку для газа и счетчик газа с пропускной способностью под суммарный расход всех приборов в доме. Дополнительно устанавливаются запорная арматура, фильтры, расширительный бак и циркуляционный насос. Все газовые подключения выполняет только организация с допуском, самостоятельный монтаж запрещён.
Для газового котла подойдёт стабилизатор с чистым синусом на выходе — это критично для циркуляционных насосов и плат управления. Мощность обычно 500–1500 ВА в зависимости от потребления котла. Быстродействие — не более 10–20 мс. Электронные (симисторные) модели работают плавно и бесшумно, релейные дешевле, но создают ступенчатое регулирование и щелчки при переключении. Для регионов с нестабильной сетью рекомендуются модели с широким диапазоном входного напряжения — от 140 до 270 В.
Регулятор тяги — это механический термостат с рычагом и цепочкой, который автоматически открывает или закрывает поддувальную заслонку в зависимости от температуры теплоносителя. Он поддерживает заданный режим горения без подключения к электричеству, что делает его незаменимым для энергонезависимых систем. Диапазон регулировки обычно 30–90 °C. Без регулятора котёл работает нестабильно: то перегревается, то затухает, что снижает КПД и увеличивает расход топлива.
Для бытовых систем достаточно манометра с диапазоном 0–4 или 0–6 бар, классом точности 1,5–2,5 и диаметром корпуса 63 или 100 мм. Желательно выбрать модель с глицериновым заполнением — оно гасит вибрации стрелки от работы насоса и продлевает срок службы прибора. Устанавливается на группе безопасности или отдельно на коллекторе. Циферблат должен быть хорошо виден при обходе котельной, а класс защиты корпуса — не ниже IP54 для влажных помещений.
Фиброцементная плита обязательна под напольные твердотопливные котлы как негорючее основание. Толщина — 8–12 мм, плотность — 1500–1800 кг/м³. Плита укладывается на ровное основание с выступом за габариты котла на 100–150 мм со всех сторон. Она не горит, не гниёт и выдерживает температуру до +150 °C без потери свойств. Для настенных моделей обычно достаточно предтопочного листа перед дверцей топки. Плита также используется для защиты стен от нагрева — её крепят на негорючий каркас с воздушным зазором.
Дымоход подбирается под тип котла и топливо. Для газовых и дизельных моделей используют сэндвич-дымоходы из нержавеющей стали с утеплением — они устойчивы к конденсату и быстро собираются. Для твердотопливных — керамические или кирпичные каналы, выдерживающие высокие температуры. Сечение должно быть не меньше выходного патрубка котла, высота — не менее 5 м от колосниковой решётки. Выход над коньком — не менее 500 мм. Все стыки герметизируются термостойким составом, вертикальные участки фиксируются хомутами каждые 1,5–2 м. Неправильный дымоход снижает КПД и создаёт риск отравления угарным газом.
Самостоятельная установка счетчика газа запрещена — это работа для организации с допуском к газовому оборудованию. После монтажа прибор пломбируется и ставится на учёт в газовой службе. Самовольное подключение грозит штрафом, а в случае аварии — уголовной ответственностью. Перед установкой нужно получить технические условия, выбрать счётчик с подходящей пропускной способностью (обычно G2,5–G6 для частного дома) и согласовать проект. После монтажа представитель газовой службы проверяет герметичность, оформляет паспорт и выдаёт разрешение на эксплуатацию.
