Фитинги полипропиленовые — это соединительные детали для сборки трубопроводов из полипропилена. С их помощью меняют направление линии, создают ответвления, соединяют трубы разного диаметра и подключают пластиковый трубопровод к металлической арматуре. Соединение выполняют методом термической пайки или используют резьбовые участки, если конструкция требует разборного узла.
В статье разберём, как устроены такие детали, какие параметры действительно важны, чем отличаются муфты, уголки, тройники и переходники. Отдельно рассмотрим выбор фитингов для водоснабжения и отопления, технологию пайки, типичные ошибки, утепление труб и правила ухода за готовой системой.
Главный принцип прост: фитинг должен соответствовать диаметру трубы, рабочей температуре, давлению и назначению участка. Ошибка в одном из этих пунктов часто приводит к перекосу труб, слабому шву или протечке уже после запуска системы.
Полипропилен относится к термопластам: при нагреве он размягчается, а после охлаждения снова становится твёрдым. Поэтому трубу и соединительную деталь можно сплавить в единый узел без клея и уплотнительной ленты. При правильной пайке шов становится частью трубопровода, а не отдельным слабым элементом.
Основу фитинга составляет корпус с раструбом. В него входит разогретый конец трубы, после чего наружная и внутренняя поверхности соединяются. Для подключения к кранам, фильтрам, коллекторам и радиаторам применяют комбинированные модели с латунной или стальной резьбовой вставкой.
Полипропиленовые фитинги применяют в системах холодного и горячего водоснабжения, отопления, технологической подачи воды и некоторых пневматических линиях. В бытовом строительстве из них собирают разводку от стояка к сантехническим приборам, узлы подключения бойлера, радиаторов, насосов и коллекторов.
Материал подходит для скрытой прокладки, но только при соблюдении технологии и отсутствии разъёмных соединений в недоступных местах. Резьбовые узлы оставляют открытыми или предусматривают ревизионный люк. Это упрощает обслуживание и позволяет подтянуть или заменить элемент без разрушения отделки.
При нагреве инструмент одновременно размягчает наружный слой трубы и внутреннюю поверхность раструба. Детали соединяют без вращения и удерживают до первичного схватывания. Важно не проталкивать трубу слишком глубоко: избыточный наплыв может сузить проход и увеличить гидравлическое сопротивление.
После охлаждения узел выдерживает рабочую нагрузку, но прочность зависит от чистоты, соосности и температуры пайки. Пыль, вода, овальный срез или попытка повернуть деталь после соединения ухудшают результат.
При выборе важны наружный диаметр трубы, тип полипропилена, номинальное давление, температурный режим.
Наиболее распространены диаметры 20, 25 и 32 мм для квартирной и частной разводки. В магистральных участках применяют размеры 40 мм и больше. Диаметр фитинга должен совпадать с наружным диаметром трубы, а переход выполняют специальным редукционным элементом, а не за счёт чрезмерного нагрева.
Внутренний проход обычно меньше наружного диаметра из-за толщины стенки и геометрии корпуса. Чем больше резких сужений и поворотов, тем выше потери давления. Поэтому в длинных линиях лучше заранее рассчитать расход, количество отводов и подходящий диаметр трубопровода.
Рабочее давление указывают в барах или мегапаскалях. Для бытовых систем часто встречаются классы PN20 и PN25, но конкретное значение зависит от конструкции и температуры среды. С ростом температуры допустимое давление снижается, поэтому маркировку нельзя оценивать отдельно от режима работы.
Полипропиленовые детали рассчитаны на горячую воду, однако постоянная работа при температуре около 90 °C заметно ускоряет старение материала. В отопительном контуре учитывают не только обычный режим, но и возможные скачки температуры, гидроудары и давление при неисправности оборудования.
При нагреве полипропилен удлиняется сильнее, чем металл. На прямом участке горячей трубы это может проявиться провисанием, выгибанием или нагрузкой на резьбовые соединения. Армированные трубы уменьшают линейное расширение, но не отменяют необходимость компенсаторов, скользящих креплений и правильного расстояния между опорами.
Для сварки армированных изделий иногда требуется зачистка алюминиевого слоя. Стекловолоконное армирование не требует такой подготовки.
Ниже приведены ориентиры, которые помогают быстро сопоставить основные параметры. Они не заменяют паспорт конкретной системы, поскольку допустимые значения зависят от типа материала, толщины стенки и режима эксплуатации.
| Параметр | Что показывает | На что влияет при выборе |
|---|---|---|
| Наружный диаметр | Размер трубы, с которой совместим фитинг | Герметичность и возможность пайки |
| PN-класс | Допустимую нагрузку по давлению при заданной температуре | Применение в холодной воде, горячей воде или отоплении |
| Тип материала | Состав и свойства полипропиленовой основы | Температурную стойкость, жёсткость и срок службы |
| Армирование | Наличие слоя, ограничивающего расширение | Стабильность длинных горячих участков |
| Тип соединения | Сварное, резьбовое или комбинированное исполнение | Разборность, обслуживание и способ монтажа |

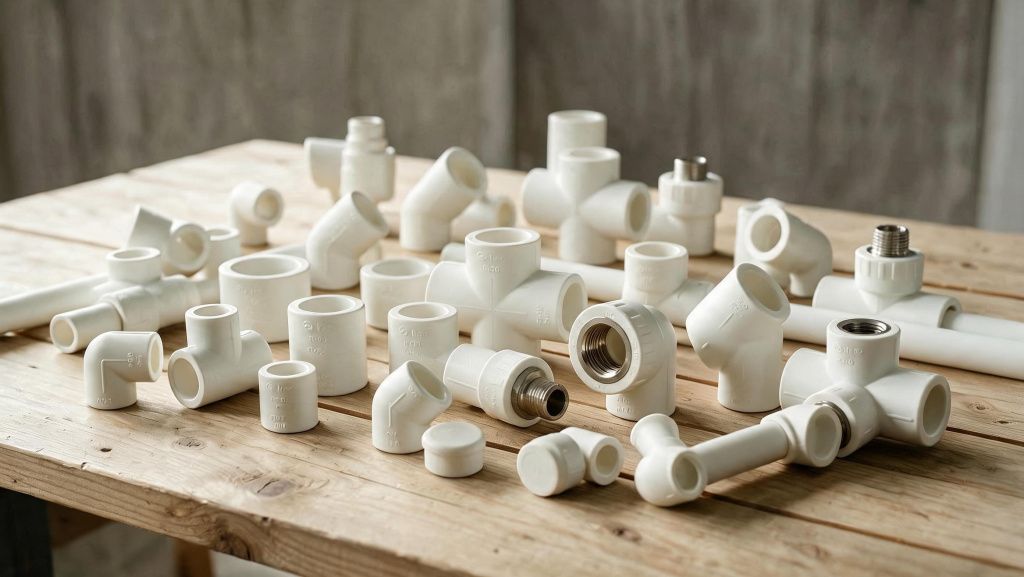

Форма детали определяется задачей на конкретном участке. Одни элементы соединяют трубы по прямой, другие меняют направление, третьи создают ответвление. Отдельную группу составляют переходники и комбинированные модели, которые связывают полипропилен с металлической резьбой.
Муфта полипропиленовая соединяет два отрезка одинакового диаметра. Это базовая деталь для прямой разводки, ремонта повреждённого участка и наращивания трубы. Разъёмная ремонтная муфта удобна там, где невозможно свободно сдвинуть трубу для обычной пайки.
Переходная муфта соединяет разные диаметры. Её используют при переходе с магистральной линии на отвод к сантехническому прибору. Не стоит заменять такую деталь самодельным растачиванием или чрезмерным нагревом: геометрия прохода получится непредсказуемой.
Уголок меняет направление трубопровода обычно на 45 или 90 градусов. Выбор зависит от проектной схемы и доступного пространства. Несколько последовательных поворотов увеличивают сопротивление потоку, поэтому в сложных узлах полезно заранее разложить детали на полу и проверить трассу.
Существуют уголки с наружной или внутренней резьбой. Они применяются для подключения смесителей, кранов, полотенцесушителей и других устройств. Резьбовую часть нельзя проворачивать относительно уже спаянной трубы: нагрузка передаётся на пластиковый корпус и может вызвать микротрещину.
Тройник создаёт одно ответвление от основной линии. Равнопроходная модель имеет одинаковые диаметры, а переходная позволяет подключить ветку меньшего сечения. Крестовины используют реже, когда нужно распределить поток сразу в нескольких направлениях.
Для радиаторного отопления и водоснабжения применяют коллекторные схемы. В них каждая линия получает отдельный выход, что упрощает регулировку и ремонт. При такой разводке важно учитывать место для запорной арматуры и не перегружать коллектор большим количеством тяжёлых резьбовых элементов.
Переходник соединяет участки из разных материалов или с разной геометрией. Комбинированный фитинг может иметь полипропиленовый раструб с одной стороны и металлическую резьбу с другой. Такие детали применяют возле кранов, фильтров, счётчиков и отопительного оборудования.
Разъёмное соединение типа «американка» состоит из двух частей и накидной гайки. Его ценность не в самой пайке, а в возможности снять прибор без вырезания трубы. Уплотнение выполняют тем способом, который предусмотрен конструкцией: прокладкой или резьбовым уплотнителем.
Сравнить назначение основных элементов удобно в таблице. Она помогает составить перечень деталей до начала работ и не путать переходник с обычной муфтой.
| Вид | Конструкция | Типичная задача | Особое внимание |
|---|---|---|---|
| Муфта | Два соосных раструба | Прямое соединение труб | Одинаковый диаметр и точный срез |
| Уголок | Раструбы под углом | Поворот трассы | Не допускать перекоса при пайке |
| Тройник | Три соединительных выхода | Ответвление линии | Согласовать диаметры и направление потока |
| Переходник | Разные диаметры или материалы | Подключение арматуры и оборудования | Проверить тип резьбы и способ уплотнения |
| Заглушка | Закрытый конец | Временное или постоянное перекрытие ветки | Оставить доступ, если узел может измениться |
Полипропилен ценят за простую технологию сборки и устойчивость к большинству бытовых сред. Но это не универсальный материал: открытый солнечный свет, перегрев и механическая нагрузка требуют дополнительных мер защиты. Преимущества и ограничения лучше оценивать вместе с условиями конкретного объекта.
Начинайте не с формы, а со схемы трубопровода. Нанесите точки поворота, ответвления, приборы и места перехода на металл. После этого определите диаметры и посчитайте количество соединений с небольшим запасом на корректировки.
В линии холодной воды основными факторами становятся давление, качество воды и риск гидроудара. Для горячей воды дополнительно учитывают температуру и тепловое удлинение. Если участок длинный или проходит за облицовкой, разумно использовать трубу и детали одной системы с согласованными параметрами.
В местах подключения смесителей и приборов выбирайте элементы с надёжно зафиксированной резьбовой вставкой. Она не должна вращаться внутри пластикового корпуса. Перед монтажом проверьте, совпадает ли резьба по диаметру и направлению, поскольку внешне похожие детали могут быть несовместимы.

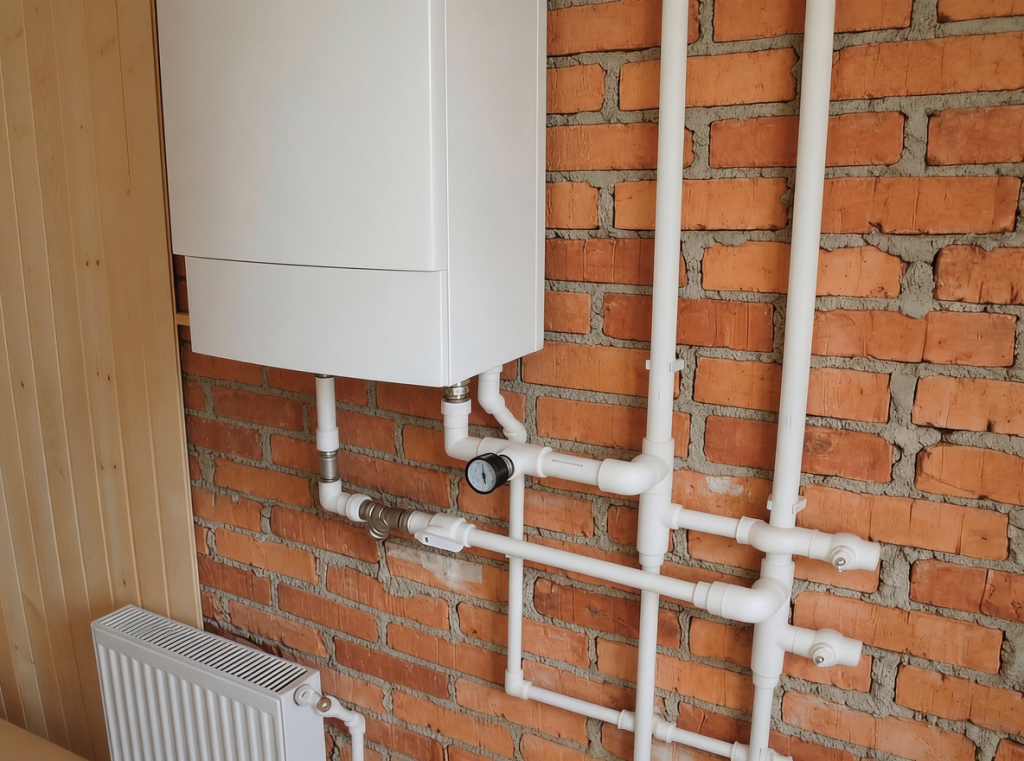

Для отопления важны не только номинальные 70–80 °C, но и аварийные режимы. Учитывайте вид теплоносителя, давление в системе, наличие насоса и компенсацию расширения. На длинных прямых участках армированная труба и правильно расставленные крепления обычно надёжнее, чем попытка удержать обычную трубу частыми жёсткими хомутами.
Возле котла или другого источника тепла не следует сразу подводить полипропилен без переходного участка, если температура может превысить допустимую. Расстояние и схема подключения определяются паспортом оборудования. Участки возле резьбовых соединений должны оставаться доступными для осмотра.
Корпус должен быть ровным, без трещин, раковин, глубоких царапин и следов перегрева. Раструб проверяют визуально: его стенки должны быть одинаковыми по толщине, а труба входить с нормальным направлением, без заметного люфта. Резьба должна иметь чёткий профиль и не заедать при пробном навинчивании.
Сверьте маркировку на трубе и фитинге. В ней могут быть указаны диаметр, серия, рабочий класс, дата производства и обозначение материала. Разные изделия допустимо соединять только тогда, когда их размеры и технология сварки совместимы.
Следующая таблица показывает, какой вопрос задать себе на каждом этапе. Это не каталог деталей, а практический алгоритм, который помогает снизить количество ошибок при проектировании.
| Этап | Что определить | Пример решения |
|---|---|---|
| Среда | Холодная вода, горячая вода, отопительный теплоноситель | Для горячего контура учесть расширение и температуру |
| Трасса | Количество поворотов, ответвлений и переходов | Поворот на 90 градусов выполнить уголком, а не изгибом трубы |
| Диаметр | Размер магистрали и отводов | Смену сечения выполнять переходным фитингом |
| Подключение | Нужна ли разборность возле прибора | Предусмотреть комбинированный элемент или «американку» |
| Доступ | Можно ли осмотреть соединение после отделки | Резьбовой узел оставить в ревизионной зоне |
Монтаж начинается с разметки. Трубы режут строго под прямым углом, очищают от стружки и проверяют глубину входа в раструб. Перед пайкой полезно собрать участок «насухо», чтобы понять положение уголков, тройников и резьбовых деталей.

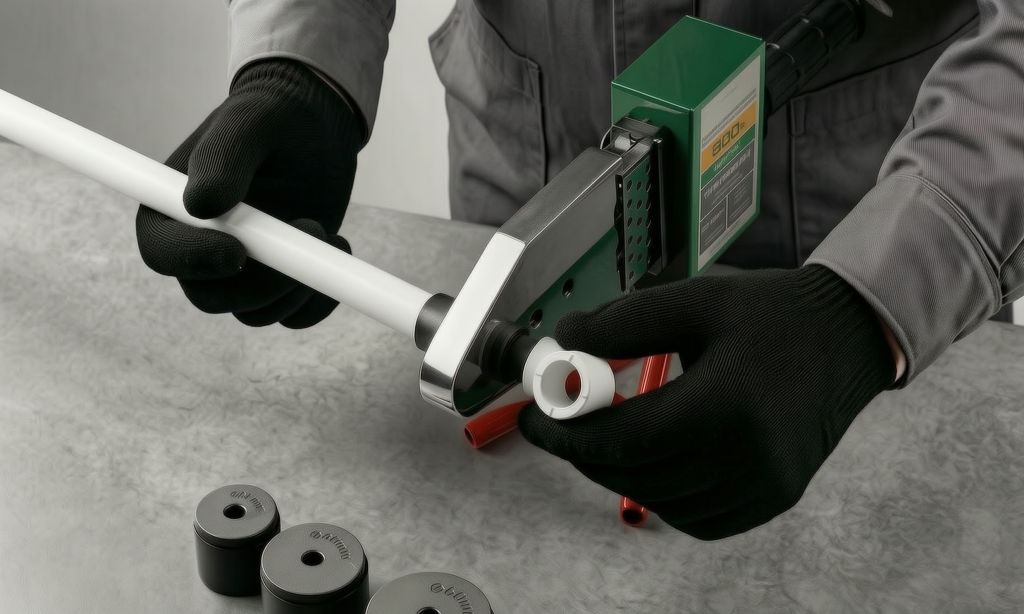

Паяльник устанавливают на устойчивую поверхность и прогревают до температуры, рекомендованной для конкретного материала, обычно около 260 °C. На насадку одновременно надевают трубу и фитинг, выдерживают установленное время, затем снимают и соединяют по оси без вращения. Время нагрева зависит от диаметра и толщины стенки, поэтому для точной работы используют таблицу инструмента или производителя трубы.
Участок пайки должен быть сухим и чистым. На армированной трубе удаляют предусмотренный конструкцией наружный слой, а внутреннее армирование обрабатывают специальным инструментом, если этого требует технология. После соединения детали фиксируют до остывания; поворот допустим только в пределах, которые прямо разрешены инструкцией.
После завершения пайки осмотрите каждый шов. Равномерный кольцевой наплыв обычно говорит о правильной посадке, а чрезмерно раздутый пластик может указывать на перегрев или слишком глубокое введение трубы. Трещины, пустоты, перекос и неполный наплыв нельзя маскировать герметиком — такой узел вырезают и собирают заново.
Испытание проводят после полного остывания и до закрытия труб отделкой. Систему постепенно заполняют водой, выпускают воздух и повышают давление до контрольного значения по проекту. Особое внимание уделяют резьбовым соединениям и местам перехода с металла на пластик.
Сварные соединения не требуют регулярной подтяжки, но открытые участки стоит осматривать после первого запуска и сезонных изменений температуры. Следите за каплями, запотеванием, изменением цвета пластика и провисанием трубы. Раннее обнаружение проблемы позволяет заменить короткий участок, не разбирая всю разводку.
При ремонте сначала перекрывают воду и полностью сбрасывают давление. Повреждённый участок вырезают с запасом, после чего вваривают новую трубу через две муфты или ремонтную деталь. Если течь появилась у резьбового соединения, нельзя бесконечно подтягивать гайку: сначала выясняют состояние прокладки, резьбы и корпуса.
Сам полипропилен проводит тепло хуже металла, но это не означает, что утепление всегда не нужно. Теплоизоляция требуется на холодных участках, где может образовываться конденсат, а также на горячих трубах, если важно уменьшить теплопотери. В неотапливаемом подвале, гараже или наружном коробе защита помогает снизить риск замерзания, хотя не заменяет полноценный обогрев.
Для горячей воды используют эластичные теплоизоляционные оболочки с подходящим внутренним диаметром. Их устанавливают до монтажа либо разрезают вдоль и тщательно закрывают стык. На холодных трубах материал должен быть сплошным, иначе в местах разрыва может появиться влага.
Утеплитель не должен сдавливать трубу и мешать её температурному перемещению. Крепления ставят поверх защитного слоя или используют решения, рассчитанные на изолированный трубопровод. На улице дополнительно защищают теплоизоляцию от ультрафиолета, воды и механических повреждений.
Полипропиленовые фитинги позволяют собрать лёгкий, герметичный и устойчивый к коррозии трубопровод. Надёжность системы определяется не только качеством детали, но и совместимостью с трубой, правильным диаметром, рабочим классом и аккуратностью пайки.
Для грамотного выбора сначала определите среду и температурный режим, затем спроектируйте трассу и только после этого подбирайте формы соединительных элементов. Разъёмные и резьбовые узлы оставляйте доступными, длинные горячие участки защищайте от напряжений, а готовую систему обязательно проверяйте до закрытия стен или пола.
Нарежьте трубу под прямым углом, удалите заусенцы и убедитесь, что детали сухие и чистые. Одновременно прогрейте трубу и раструб на насадках подходящего диаметра, затем соедините их по оси без вращения. Удерживайте узел неподвижно до первичного охлаждения и не подавайте давление раньше полного остывания. Время нагрева выбирайте по диаметру и инструкции к используемой системе.
Для многих полипропиленовых систем применяют нагрев инструмента примерно до 260 °C. Это температура насадки, а не температура воды или самого готового шва. Точное время контакта зависит от диаметра, толщины стенки и типа трубы. Перегрев опасен так же, как и недостаточный прогрев, поэтому ориентируйтесь на техническую документацию.
Да, для этого используют комбинированные переходники с металлической резьбовой вставкой. Пластиковую сторону припаивают к полипропиленовой трубе, а металлическую соединяют с арматурой через подходящее уплотнение. Резьбу не следует перегружать чрезмерной затяжкой, поскольку усилие может повредить пластиковый корпус. В местах подключения желательно предусмотреть доступ для осмотра.
Сначала перекройте воду и сбросьте давление, затем определите место течи. Если повреждён сварной шов, его обычно не ремонтируют поверхностным герметиком, а вырезают и заменяют. При течи на резьбе проверяют прокладку, состояние вставки и правильность уплотнения. После ремонта участок снова испытывают водой до восстановления отделки.
Небольшой узел обычно схватывается за несколько минут, но точное время зависит от диаметра и температуры окружающей среды. Сразу после соединения деталь нельзя поворачивать, нагружать или проверять резьбовым ключом. Чем больше диаметр и толщина стенки, тем дольше материал сохраняет внутреннее напряжение. Безопасный момент подачи давления определяют по инструкции к конкретной трубе.
Для отопления выбирают детали, рассчитанные на рабочую температуру и давление конкретной системы. Учитывают армирование трубы, линейное расширение, наличие насоса и возможные аварийные перегревы. Рядом с источником тепла предусматривают переход, если температура может выйти за допустимые пределы полипропилена. Резьбовые подключения радиаторов и оборудования делают разборными и доступными.
Утепление нужно не всегда. Его используют для снижения теплопотерь горячей воды, защиты холодных труб от конденсата и дополнительной защиты участков в неотапливаемых помещениях. На улице теплоизоляцию закрывают от влаги и ультрафиолета. Материал не должен пережимать трубу или препятствовать её температурному расширению.
