Канализационные фитинги (или фасонные части канализации) — это соединительные элементы, которые формируют конфигурацию трубопровода, позволяют менять направление, разветвлять поток или подключать сантехническое оборудование. Фитинги для канализации, без которых невозможно собрать ни внутреннюю, ни наружную систему водоотведения, берут на себя все гидравлические нагрузки и обеспечивают герметичность системы в местах ...
Канализационные фитинги (или фасонные части канализации) — это соединительные элементы, которые формируют конфигурацию трубопровода, позволяют менять направление, разветвлять поток или подключать сантехническое оборудование. Фитинги для канализации, без которых невозможно собрать ни внутреннюю, ни наружную систему водоотведения, берут на себя все гидравлические нагрузки и обеспечивают герметичность системы в местах поворотов и стыков.
В этом материале мы разберем, из каких материалов производят детали, чем отличаются серые и оранжевые элементы, как правильно подобрать диаметр и угол наклона. Вы также узнаете о нюансах сборки, которые спасут ваш ремонт от протечек, и рассмотрите частые ошибки монтажников.
Главная задача элементов — обеспечить плавное изменение геометрии трубопровода без потери пропускной способности. В отличие от прямых участков, они создают локальное сопротивление потоку жидкости. Поэтому их внутренняя поверхность должна быть идеально гладкой, а углы поворотов — максимально плавными. Это предотвращает засоры и снижает шум при сливе воды. Канализационные трубы и фитинги работают как единая система, где каждый элемент выполняет свою функцию.
Большинство современных решений — это пластиковые фитинги. Как правило, это раструбные фитинги, у которых с одной стороны находится расширенный раструб с внутренней канавкой, в которую устанавливается резиновое уплотнительное кольцо. С другой стороны — гладкий конец, который вставляется в соседнюю деталь. Такая конструкция позволяет компенсировать температурное расширение пластика и выдерживать небольшие подвижки грунта.
Свойства деталей напрямую зависят от сырья, из которого они изготовлены. На рынке доминируют полимерные материалы, но для специфических задач все еще применяют металл. Выбор материала диктуется температурой стоков, условиями прокладки и бюджетом проекта.
Полипропиленовые фитинги — это золотой стандарт для внутренних сетей. Они выдерживают постоянную температуру стоков до 75 °C и кратковременные сбросы до 95 °C. Это позволяет подключать к ним стиральные и посудомоечные машины, а также выпускные клапаны бойлеров. Материал обладает высокой химической стойкостью и не разрушается от агрессивных моющих средств. Фитинги для внутренней канализации из полипропилена идеально подходят для жилых помещений благодаря своей безопасности и долговечности.
Элементы из непластифицированного поливинилхлорида (PVC-U) чаще используют для наружных сетей. Они жестче и дешевле, но их температурный порог ограничен значением в 60 °C. При превышении этой нормы материал размягчается, и герметичность соединения нарушается. Зато PVC отлично сопротивляется внешним нагрузкам. Фитинги для наружной канализации из ПВХ выдерживают давление грунта и не деформируются при монтаже в траншеях.
Чугунные детали применяют в многоэтажном строительстве и на промышленных объектах. Они обеспечивают высокую пожарную безопасность и отличную шумоизоляцию. Однако их монтаж требует специальных навыков, хомутов или сварки, а вес деталей в разы превышает полимерные аналоги.
Ниже приведена сравнительная таблица основных эксплуатационных параметров полимерных элементов.
| Материал | Макс. рабочая температура | Кратковременный сброс | Основная сфера применения |
|---|---|---|---|
| Полипропилен (PP) | 75 °C | 95 °C | Внутренняя бытовая и промышленная канализация |
| Поливинилхлорид (PVC) | 60 °C | 75 °C | Наружная подземная и внутренняя холодная канализация |
| Чугун (СЧ) | 100 °C | 120 °C | Многоэтажные жилые дома, промышленные стоки |

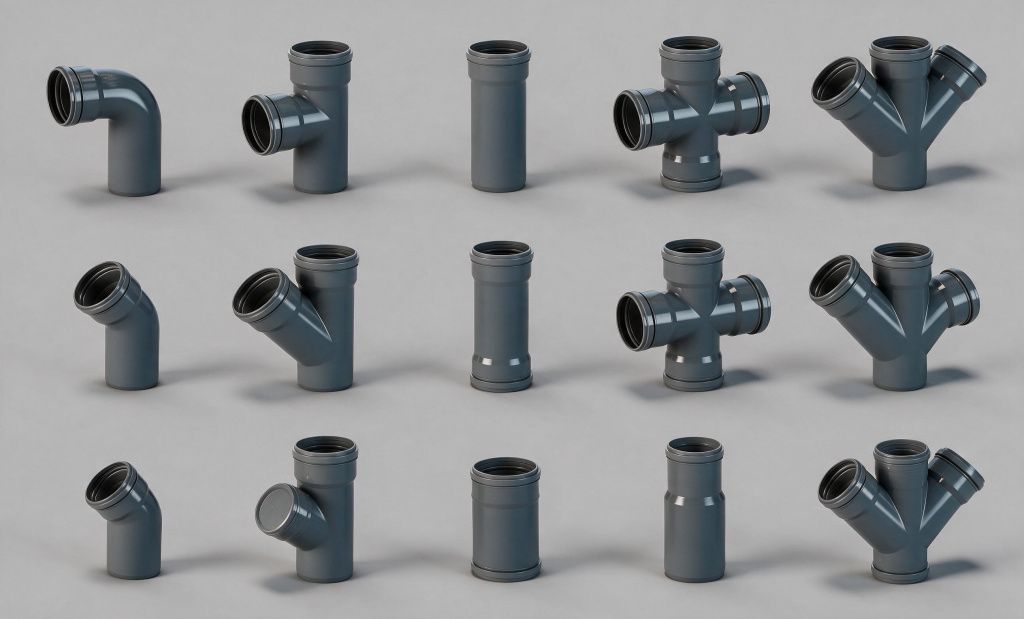

Ассортимент насчитывает десятки наименований. Каждая деталь решает свою узкую задачу: от простого поворота трубы до защиты системы от обратного тока жидкости. Соединительные фитинги позволяют создавать сложные конфигурации трубопроводов любой сложности. Понимание их назначения поможет вам составить правильную схему.
Отводы используются для изменения направления трубопровода в пространстве. Стандартный ряд углов включает 15°, 30°, 45° и 87,5°. Например, отвод канализационный на 45° используется для плавного изменения направления потока, что снижает риск засоров на горизонтальных участках.
Эти детали служат для разветвления сети и подключения нескольких веток к одному стояку. Тройник канализационный бывает симметричным и косым (угловым). Косой вариант направляет поток под углом 45°, что снижает гидравлическое сопротивление. Крестовина канализационная имеет три или четыре патрубка и применяется в сложных узлах, где нужно собрать стоки с разных направлений.
Ревизия канализационная — это тройник с плотно закрывающейся крышкой, служащий для прочистки системы при возникновении засоров. По нормативам, их нужно устанавливать на стояках через каждые 15 метров, а также на всех поворотах. Обратный клапан канализации пропускает воду только в одном направлении, защищая помещения от обратного выброса стоков при засоре общедомового стояка.
Переходы нужны для соединения труб разного диаметра. Например, при объединении нескольких веток 50 мм в общий стояк 110 мм. Переходник канализационный позволяет плавно изменить сечение трубопровода без потери герметичности. Муфты используются для ремонта или соединения двух прямых участков без раструбов. Заглушка канализационная устанавливается в конце трубопровода или на неиспользуемые патрубки крестовин для предотвращения попадания запахов в помещение.
Фитинги для безнапорной канализации работают по принципу самотека, поэтому их внутренняя поверхность должна быть максимально гладкой. Это обеспечивает свободное движение стоков под действием гравитации без образования застойных зон.
| Вид элемента | Конфигурация и углы | Функциональное назначение |
|---|---|---|
| Отвод | 15°, 30°, 45°, 87,5° | Плавное изменение направления потока |
| Тройник | Прямой, косой (45°) | Присоединение боковых веток к основной линии |
| Крестовина | 2, 3 или 4 патрубка | Сборка стоков с нескольких направлений |
| Ревизия | Тройник с герметичной крышкой | Доступ для механической прочистки труб |
| Переход | Концентрический, эксцентрический | Соединение труб с разным условным диаметром |
Полимерные детали полностью вытеснили металл из частного домостроения и большинства коммерческих объектов. Однако у них есть свои эксплуатационные ограничения, которые нужно учитывать на этапе проектирования.
Правильный подбор гарантирует, что система будет работать самотеком, не шуметь и не течь. При выборе нужно опираться на цвет деталей, их диаметр и гидравлические требования.

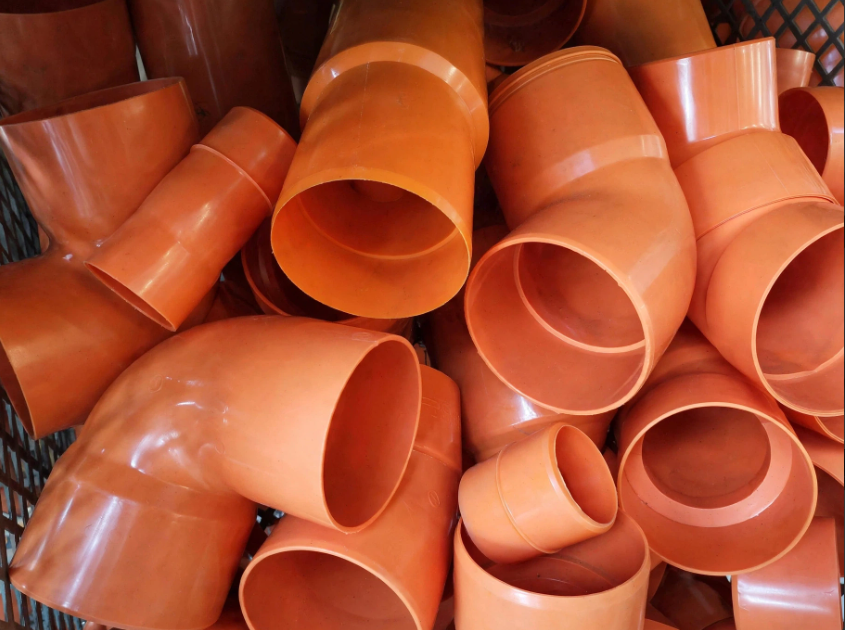

Цвет детали — это не просто маркетинг, а строгая индикация ее назначения. Понимая, в чем заключается разница между серыми и оранжевыми фитингами, вы избежите фатальных ошибок. Серые элементы предназначены исключительно для внутренней прокладки, так как не содержат стабилизаторов от ультрафиолета. Оранжевые изготавливаются из более жесткого PVC и используются для наружных сетей, прокладки в грунте и бетонной стяжке.
Важно знать, как рассчитать уклон канализации с фитингами: для веток 50 мм требуется 2 см на 1 метр, а для стояков 110 мм — 1,5 см. Использование элементов с раструбами, направленными против течения, категорически запрещено — это гарантированно приведет к засорам.
Раструбная сборка кажется интуитивно понятной, но именно здесь новички допускают фатальные ошибки. Правильная подготовка труб и соблюдение технологии соединения — залог герметичности системы на десятилетия.
Перед стыковкой край трубы, который вставляется в раструб, нужно обязательно снять внутреннюю и наружную фаску. Без нее острый край пластика может срезать или завернуть резиновое уплотнительное кольцо, что приведет к протечке. Поверхность трубы и внутреннюю полость раструба нужно очистить от грязи и песка. Для облегчения входа используйте специальную силиконовую смазку для канализационных соединений.
Пластик меняет свои размеры при изменении температуры. При сборке раструбного соединения трубу нужно вставлять до упора, а затем выдвигать ее назад на 5–10 мм. Этот зазор необходим для того, чтобы при нагреве горячими стоками труба могла удлиняться, не выталкивая уплотнительное кольцо из канавки.
Канализационные фитинги — это не просто соединители, а сложные гидравлические узлы, от которых зависит работа всей системы водоотведения. Грамотный выбор материала, диаметра и угла поворота позволяет создать самотечную сеть, которая не требует частых прочисток и ремонтов. Особое внимание стоит уделить качеству уплотнительных колец и правильности сборки раструбных соединений.
Помните, что экономия на фасонных частях или нарушение технологии монтажа неизбежно приводит к протечкам, которые крайне сложно устранить в скрытых полостях. Используйте серые детали строго внутри помещений, оранжевые — для грунта, и всегда оставляйте технологический зазор в раструбах. Такой подход обеспечит вашему дому бесперебойную работу системы на весь срок эксплуатации здания.
Для вертикальных стояков и резких поворотов используют отводы 87,5° (90°). Однако для горизонтальных участков настоятельно рекомендуется применять два отвода по 45°. Это обеспечивает более плавное изменение направления потока, снижает скорость воды и минимизирует риск засоров на повороте.
Для облегчения сборки нужно использовать только специальную силиконовую смазку для канализационных соединений. Категорически запрещено применять мыло, масляные составы или солидол. Мыло высыхает и нарушает герметичность, а нефтепродукты химически разрушают резину уплотнительного кольца.
Ревизию устанавливают на высоте 50–100 см от уровня чистого пола, чтобы обеспечить удобный доступ для прочистки. Ее обязательно монтируют на всех поворотах трубопровода и через каждые 15 метров на прямых участках. Крышка ревизии должна легко открываться и не быть перекрыта мебелью или отделочными материалами.
Напрямую раструб в раструб их соединить нельзя из-за разницы в диаметрах и материалах. Для перехода используют специальные манжеты-переходники. Резиновая манжета плотно вставляется в чугунный раструб, а в нее вставляется пластиковая труба. Для герметизации стык дополнительно обрабатывают силиконовым герметиком.
Уклон рассчитывается на каждый метр горизонтальной трубы: 2 см для диаметра 50 мм и 1,5 см для 110 мм. При использовании элементов уклон не прерывается. Если нужно обойти препятствие, используют отводы 45° или 30°, чтобы плавно изменить трассу, сохраняя общий расчетный уклон на всем протяжении участка.
Напрямую соединить две гладкие трубы без фитингов невозможно — для этого нужна муфта или раструбное соединение. Если раструбов нет, используют ремонтную муфту с уплотнительными кольцами с обеих сторон. Муфту надевают на место стыка, а кольца обеспечивают герметичность. Альтернатива — клеевое соединение для ПВХ-труб, но оно требует идеальной подгонки и не допускает ошибок при монтаже.
